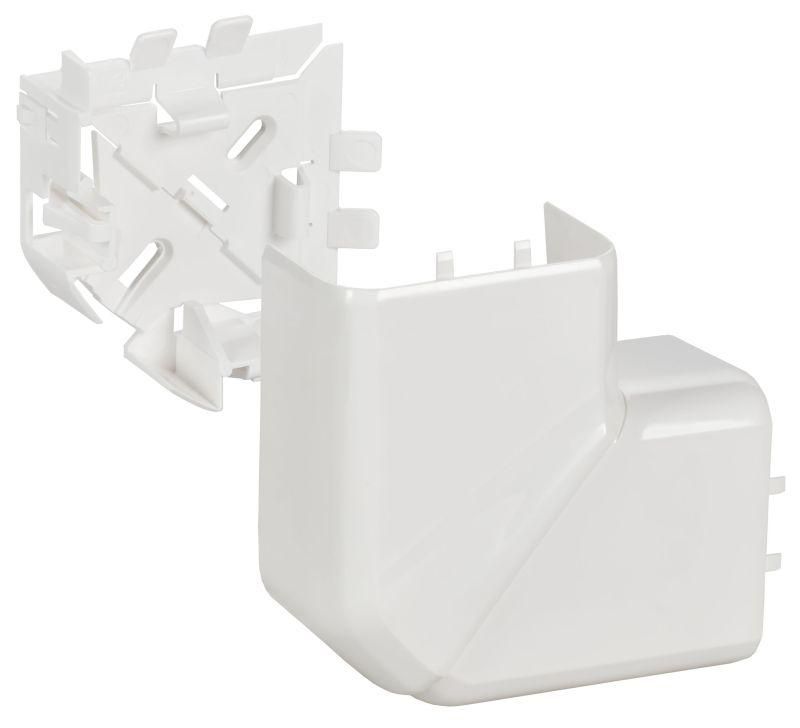

Угол плоский для 50*80 DLP | 010767 Legrand

Угол плоский Г-образный 50х80 белый от Legrand и IEK (артикулы 010767 / 10767) - элемент системы кабель-каналов, предназначенный для плавного поворота трассы под прямым углом. Подходит для внутренней проводки в помещениях, где важны эстетика и сохранение степени защиты.

Назначение и область применения

Угол плоский Г-образный 50х80 белый используется для соединения двух участков кабель-канала одного сечения под углом 90°. Он заменяет необходимость резки и подгонки каналов под сложным углом, особенно там, где требуется сохранить целостность оболочки и защиту проводов. Применяется в офисах, жилых домах, административных зданиях и на объектах с низкой механической нагрузкой - например, для прокладки силовых и слаботочных кабелей внутри стен или под потолком.

Технические характеристики

• Форма: Г-образный, с углом 90°
• Габариты: 50×80 мм - соответствует стандартному сечению кабель-каналов DLP
• Материал: пластик, не содержащий металлических компонентов
• Цвет: чисто-белый, совместим с другими элементами серии DLP
• Степень защиты: IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не защищает от воды
• Конструкция: основание и крышка, установленные отдельно; крышка фиксируется методом перекрывающего наложения
• Симметричность: да - можно использовать как восходящий или нисходящий угол без изменения ориентации
• Количество крышек: одна - крышка устанавливается после прокладки кабелей
• Покрытие: необработанная поверхность - без антистатического или специального покрытия
• Содержание галогенов: да - материал содержит хлор, что влияет на выделение газов при горении

Совместимость и монтаж

Угол плоский Г-образный 50х80 белый совместим с кабель-каналами серии DLP от Legrand и IEK, имеющими аналогичные габариты 50×80 мм. Установка возможна как на каналах с перегородками, так и без них. Крышка фиксируется путём перекрывающего наложения - просто надевается сверху и защёлкивается. Монтаж выполняется без инструментов: достаточно плотно прижать крышку до щелчка. Перед установкой убедитесь, что кабели не перегружены и свободно помещаются внутри канала с углом.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям для внутренних сухих помещений. Угол не предназначен для использования во влажной среде, на улице или в местах с риском брызг. Наличие галогенов в составе материала означает, что при возгорании возможно выделение токсичных газов - поэтому не рекомендуется применять в закрытых шахтах, тоннелях или системах принудительной вентиляции без дополнительных мер безопасности.

Преимущества

• Заменяет резку и подгонку кабель-каналов - экономит время при монтаже
• Сохраняет единый цвет и стиль всей системы - визуально скрывает стык
• Обеспечивает герметичность и защиту от пыли на уровне IP40
• Поддерживает возможность последующего обслуживания - крышку легко снять
• Симметричная форма позволяет использовать угол в любом направлении

Ограничения применения

• Не подходит для наружной установки - отсутствует защита от влаги
• Не рассчитан на высокую механическую нагрузку - нельзя использовать как опорную конструкцию
• Не применяется в условиях повышенной температуры выше +40 C
• Не совместим с кабель-каналами других серий, если их габариты отличаются от 50×80 мм
• Содержание галогенов исключает использование в медицинских учреждениях, метро и других объектах с жесткими требованиями к пожарной безопасности

Примеры использования

• Соединение вертикального и горизонтального участка кабель-канала в офисном помещении
• Поворот трассы вокруг колонны или дверного проёма
• Прокладка сетевых кабелей вдоль потолка с выходом к розеткам на стене
• Сборка распределительной системы в квартире с использованием модульной системы DLP

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры кабель-канала точно соответствовали 50×80 мм - даже небольшая разница может помешать защёлкиванию
• Не затягивайте кабели слишком сильно - они должны свободно перемещаться внутри угла для удобства будущего обслуживания
• Если угол используется в месте с большим числом кабелей, убедитесь, что суммарный диаметр проводов не превышает 60% внутреннего объёма канала
• Для более прочной фиксации в вибрационных зонах (например, рядом с оборудованием) допускается дополнительное крепление саморезами через отверстия в основе
• Не используйте этот угол вместо переходника между каналами разного сечения - он не предназначен для этого
