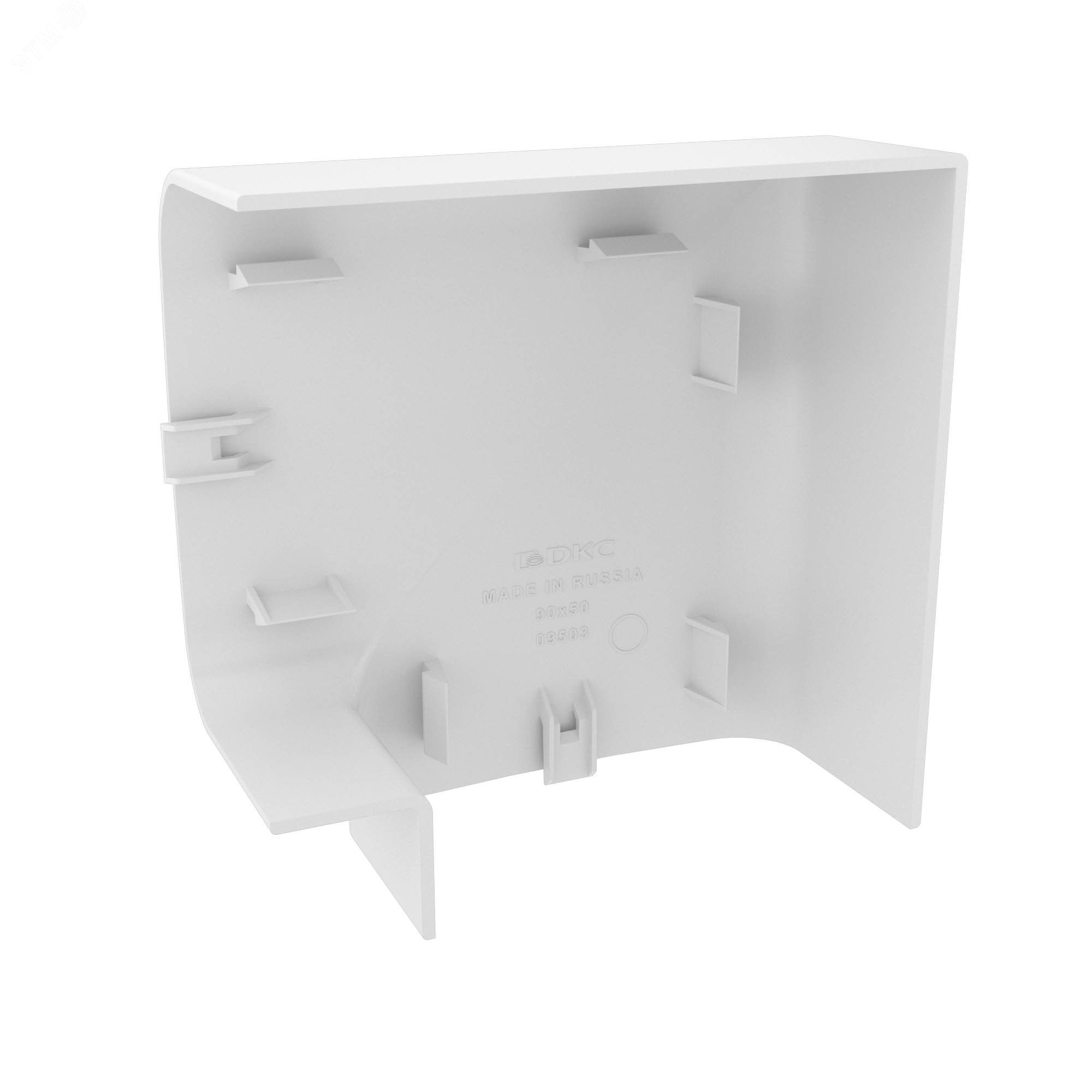

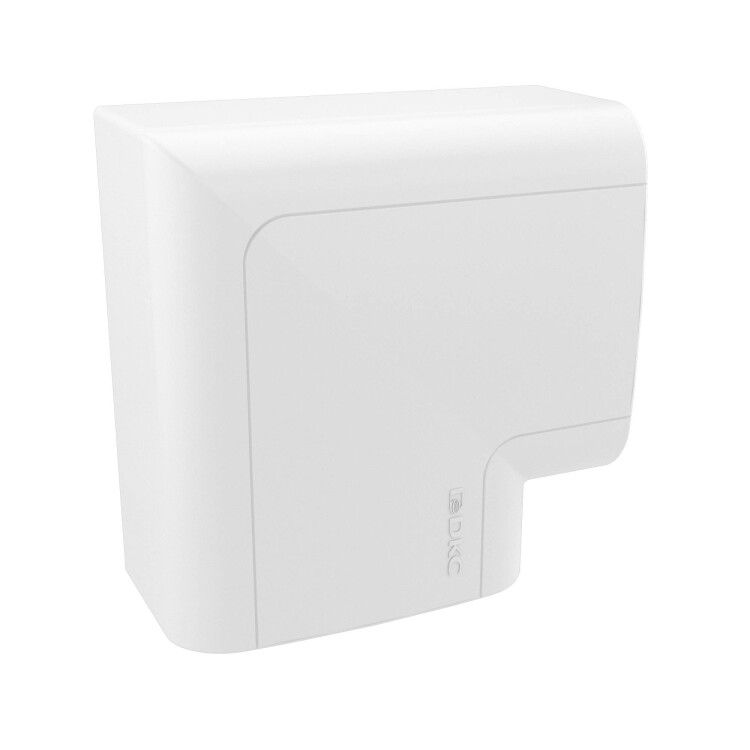

Угол плоский Г-образный 90х50 с разделителем IN-Liner FRONT - 09503 ДКС

Угол плоский 90х50 мм с разделителем от DKC (ДКС) - элемент системы In-liner Front для организации поворотов кабель-каналов в офисных помещениях. Он обеспечивает чёткое разделение кабелей разного назначения при прокладке вдоль стен или потолков.

Назначение и область применения

Угол плоский 90х50 мм с разделителем предназначен для создания поворотов в системе кабель-каналов In-liner Front. Применяется там, где требуется изменить направление трассы на 90° - например, при переходе от горизонтальной к вертикальной прокладке кабелей. Подходит для офисов, административных зданий, центров обработки данных, где важна аккуратная организация проводки. Используется исключительно внутри помещений.

Технические характеристики

• Угол: 90° - точный поворот без необходимости подрезки или адаптеров
• Габариты: 90×50 мм - соответствует ширине и высоте каналов серии In-liner Front
• Материал: ПВХ - устойчив к механическим нагрузкам, не выгорает под UV-лучами
• Количество отсеков: 3 - позволяют разделять силовые, слаботочные и телекоммуникационные кабели
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не предназначено для влаги
• Способ установки: встраиваемый - монтируется внутрь кабель-канала, не выступает за его контур
• Цвет: чисто-белый - сочетается со всеми элементами серии In-liner Front
• Монтажная перфорация: да - есть отверстия для фиксации саморезами или дюбелями
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом
• Содержание галогенов: да - при возгорании выделяет токсичные газы; не рекомендуется для эвакуационных путей

Совместимость и монтаж

Угол плоский 90х50 мм с разделителем совместим только с кабель-каналами серии In-liner Front шириной 90 мм и высотой 50 мм. Для сборки достаточно вставить угол внутрь двух смежных участков канала - он фиксируется за счёт шипов и боковых замков. Перегородки предварительно устанавливаются в каналы до монтажа угла. Наличие перфорации позволяет дополнительно закрепить угол саморезами через каждые 30–50 см, особенно при длинных трассах или повышенных вибрациях. Установка возможна как в восходящем, так и в нисходящем направлении - конструкция симметричная.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для внутренней прокладки кабелей в офисах. Однако наличие галогенов делает его непригодным для использования в местах с массовым пребыванием людей, где требуются негорючие материалы (например, в лифтовых холлах, эвакуационных коридорах). Сертификаты пожарной безопасности не указаны - проверьте соответствие нормам проекта перед применением.

Преимущества

• Система In-liner Front обеспечивает единый дизайн всей трассы - угол не выбивается из стилистики
• Три отсека позволяют избежать помех между кабелями разного типа (электропитание, Ethernet, телефония)
• Глянцевая поверхность легко моется - подходит для помещений с высокими требованиями к чистоте
• Симметричная форма снижает риск ошибок при монтаже - один тип угла работает в обоих направлениях
• Фиксация через перфорацию усиливает надёжность при длительной эксплуатации

Ограничения применения

• Не используется во влажных средах - IP40 не защищает от воды
• Запрещён в местах с риском возгорания или эвакуацией - содержит галогены
• Подходит только для кабель-каналов 90×50 мм - несовместим с другими сериями или размерами
• Не предназначен для наружной установки - не выдерживает температурные колебания и осадки
• Не рекомендуется для мощных силовых кабелей с высокой теплотой - ограниченная теплоёмкость ПВХ

Примеры использования

• Переход от потолочного кабель-канала к стеновому в офисе с распределительными щитами
• Разделение питания серверов, сетевых кабелей и телефонии в одном повороте
• Обход препятствий (колонн, оконных рам) в рамках единой кабельной трассы
• Сборка угловых участков в многоуровневых системах управления кабелями

Практические советы

• Перед монтажом убедитесь, что все кабели уже уложены в каналы - вставлять их после сборки угла сложно
• Используйте саморезы через перфорацию, если трасса проходит рядом с вибрирующим оборудованием
• Не используйте этот угол вместо переходника на другой размер - он жестко привязан к 90×50 мм
• Проверьте совместимость с крышками: одна крышка комплектуется с углом - её нельзя использовать с другими моделями
• Для систем с частым обслуживанием лучше выбрать модели без галогенов - хотя они дороже, безопаснее и легче в ремонте
