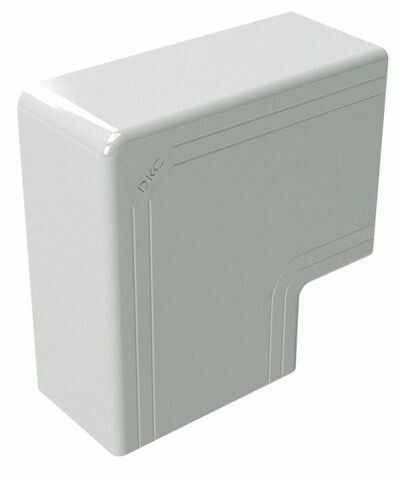

Угол плоский Г-образный 60x40 NPAN IN-Liner - 01739 ДКС

Угол плоский для кабель-канала 60х40 от DKC (ДКС), артикул 01739, предназначен для формирования поворотов кабельной трассы в вертикальной плоскости. Этот элемент из серии In-liner Classic совместим с одноотсечными каналами того же размера и обеспечивает аккуратное соединение участков трассы с сохранением целостности защиты проводов.

Назначение и область применения

Угол плоский для кабель-канала 60х40 используется для изменения направления кабельной трассы - как вверх, так и вниз. Он замыкает стык между двумя прямыми участками канала, позволяя организовать вертикальный поворот без зазоров и выступов. Подходит для внутренней прокладки кабелей в офисах, жилых помещениях, административных зданиях и других объектах, где важна эстетика и безопасность.

Технические характеристики

• Угол изгиба: 90° - точный прямой поворот, соответствует стандартным требованиям к трассировке
• Габариты: 60×40 мм - точно соответствуют размерам кабель-каналов серии In-liner Classic
• Материал: пластик без галогенов - экологичный, не выделяет токсичных веществ при нагреве
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, не предназначена для защиты от воды
• Климатическое исполнение УХЛ4 - работает при температуре от −25C до +40C, подходит для помещений с умеренным климатом
• Количество вводов: 2 - один вход и один выход, для подключения двух участков канала
• Количество отсеков: 1 - одиночная камера для одного пучка кабелей
• Цвет: чисто-белый - гармонирует с другими элементами серии In-liner Classic
• Монтажная перфорация: да - есть отверстия для фиксации саморезами или дюбелями
• Количество крышек: 1 - комплектуется одной крышкой, которая плотно защелкивается
• Симметричность: да - можно использовать как восходящий или нисходящий угол без различий в установке

Совместимость и монтаж

Угол плоский для кабель-канала 60х40 совместим исключительно с кабель-каналами серии In-liner Classic такого же размера (60×40 мм). Не подходит для каналов других производителей или другой формы. Монтаж выполняется путём вставки в торец прямого участка канала - элемент защелкивается механически. Для надёжной фиксации рекомендуется дополнительно закрепить угол саморезами через перфорацию. Крышка устанавливается после прокладки кабелей и легко фиксируется по всей длине.

Безопасность и стандарты

Изделие изготовлено из материала без галогенов, что снижает риск образования токсичных газов при возгорании. Соответствует требованиям безопасности для внутреннего использования в помещениях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, однако не обеспечивает герметичность - не применять во влажных средах, на улице или в местах возможного попадания жидкостей.

Преимущества

• Эстетично: белый цвет не бросается в глаза, хорошо сочетается с интерьером
• Прочность: материал устойчив к царапинам и механическому воздействию при монтаже
• Удобство сборки: симметричная форма и защелкивающийся механизм ускоряют монтаж
• Перфорация: возможность дополнительной фиксации увеличивает надёжность крепления
• Совместимость: полностью интегрируется с остальными элементами серии In-liner Classic

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Не подходит для высоких нагрузок - не рассчитан на механическую нагрузку свыше 50 Н
• Не совместим с кабель-каналами других размеров (например, 80×40 или 60×20)
• Не предназначен для скрытой штукатурки - требует доступа для обслуживания и замены кабелей

Примеры использования

• Формирование поворота трассы от потолка к стене в офисном помещении
• Закрытие перехода между горизонтальным и вертикальным участком кабель-канала в коридоре многоквартирного дома
• Сборка трассы для питания розеток и освещения в учебных классах
• Обустройство кабельной системы в серверных комнатах с минимальным визуальным влиянием

Практические советы

• Перед монтажом проверьте, чтобы все участки канала были одного производителя и серии - In-liner Classic - иначе соединение будет неплотным
• При использовании в местах с частым проходом людей убедитесь, что угол установлен ровно - иначе крышка может деформироваться
• Не используйте силовые методы при установке - защелкивающийся механизм рассчитан на мягкое соединение
• При необходимости замены кабелей - просто снимите крышку, не демонтируя весь угол
• При заказе нескольких углов учтите, что они поставляются с защитной плёнкой - её следует удалить перед окончательной сборкой
