Угол плоский NPAN 60x40 (розница, 2 шт в пакете) - 01739R ДКС

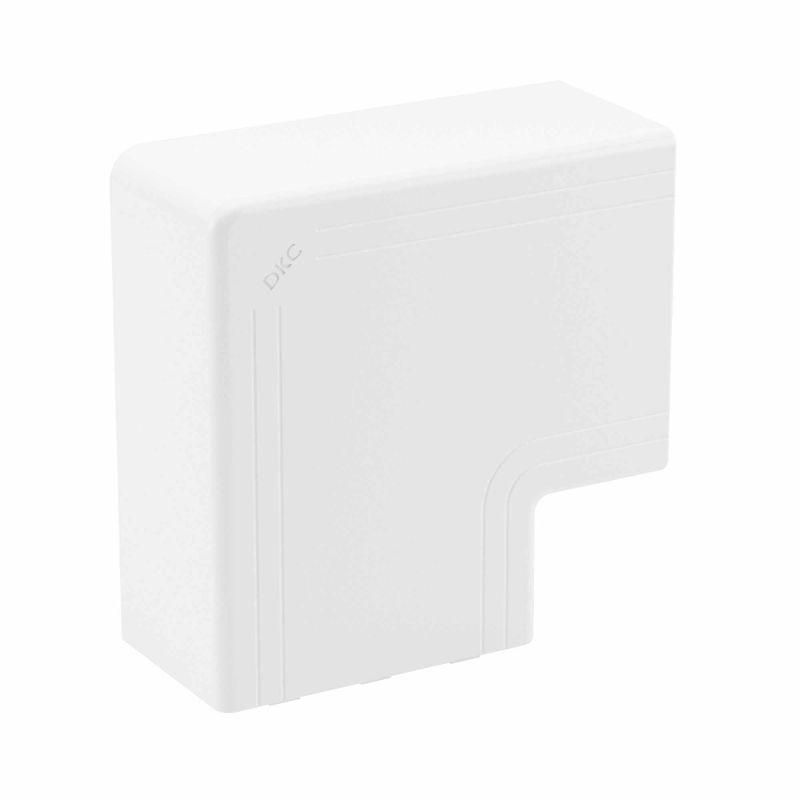

Угол плоский NPAN 60х40 от DKC (ДКС) - элемент системы In-liner Classic для формирования L-образных поворотов кабель-канала с сохранением чистой внешней поверхности. Устанавливается внутри канала, совмещает функции декора и фиксации проводов, поставляется в комплекте из двух единиц.

Назначение и область применения

Угол плоский NPAN 60х40 предназначен для создания плавного перехода между двумя участками кабель-канала серии In-liner Classic под углом 90°. Он маскирует стык, обеспечивает аккуратный вид трассы и одновременно служит точкой крепления кабелей. Применяется в офисах, жилых помещениях, производственных зонах там, где требуется скрытая прокладка проводов с эстетичным завершением.

Технические характеристики

• Угол изгиба: 90° - позволяет формировать правильный L-переход без дополнительных деталей
• Размеры: соответствует профилю кабель-канала 60×40 мм - точно вписывается в систему In-liner Classic
• Материал: АБС-пластик - прочный, ударопрочный, не выгорает под UV-излучением
• Цвет: чисто-белый - сочетается с белыми крышками и корпусами каналов
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Количество крышек: одна - внутренняя часть уже имеет готовую форму, крышка не требует отдельной установки
• Монтажная перфорация: есть - позволяет закрепить угол саморезами или дюбелями к стене
• Фиксатор кабеля: да - внутренние защелки удерживают провода, предотвращают их перемещение
• Симметричность: да - одинаково работает при восходящем и нисходящем направлении трассы
• Исполнение: формованный - единая цельная деталь без сварных швов, исключает расслоение
• Зашита: наличие защитной пленки - предохраняет поверхность от царапин до момента монтажа
• Защитное покрытие: необработанное - не требует окраски, не нуждается в дополнительной подготовке

Совместимость и монтаж

Угол плоский NPAN 60х40 совместим только с кабель-каналами серии In-liner Classic размером 60×40 мм. Не подходит для других серий или аналогов с другим профилем. Для монтажа:

• Снимите защитную пленку перед установкой
• Вставьте угол внутрь канала - он плотно фиксируется по форме
• При необходимости закрепите через перфорацию саморезами (не более M4)
• Подведите кабели через входные отверстия - фиксаторы автоматически удержат их
• Установите крышку на основной канал - она должна легко защелкнуться над углом

Не используйте силовые методы при вставке - материал хрупок при перегрузках.

Безопасность и стандарты

Материал АБС-пластик без галогенов соответствует требованиям RoHS и REACH. Не содержит свинца, кадмия, бромированных flame retardants. Подходит для помещений с повышенными требованиями к экологической безопасности - школы, больницы, детские учреждения.

Преимущества

• Экономит время - не требует резки или подгонки, сразу вставляется в канал
• Скрывает стык - не оставляет щелей, не портит внешний вид
• Фиксирует кабели - снижает риск перегибов и механических повреждений
• Устойчив к деформации - АБС-пластик не гнётся под весом проводов
• Легко заменяется - можно демонтировать и заменить без вскрытия всей трассы

Ограничения применения

• Не предназначена для открытой прокладки - используется только внутри кабель-канала
• Не выдерживает высоких температур выше +55 C - не применяйте рядом с нагревательными приборами
• Не рекомендовано использование в условиях постоянного контакта с водой - хотя пластик влагостойкий, система не герметична
• Не совместим с другими сериями кабель-каналов - даже если размер совпадает, форма профиля отличается

Примеры использования

• Обустройство кабельных трасс в офисах - переход от горизонтального канала к вертикальному у стены
• Прокладка слаботочных сетей в квартирах - скрытые провода от розетки к телевизору
• Монтаж в производственных цехах - организация маршрутов для сигнализации и управления
• Реставрация интерьеров - замена старых металлических коробов на современные белые пластиковые

Практические советы

• Перед покупкой проверьте, что ваш кабель-канал именно In-liner Classic 60×40 - другие модели не подходят
• При использовании нескольких углов в одной трассе - соблюдайте равномерный шаг между ними, чтобы не перегружать кабели
• Если кабели слишком толстые - убедитесь, что они свободно проходят через фиксаторы; при необходимости уменьшите количество проводов в одном сечении
• Храните в сухом месте - даже с защитной плёнкой, длительное воздействие влаги может вызвать помутнение пластика
• При заказе - берите два угла в упаковке: один для поворота, второй - запасной на случай брака или потери
