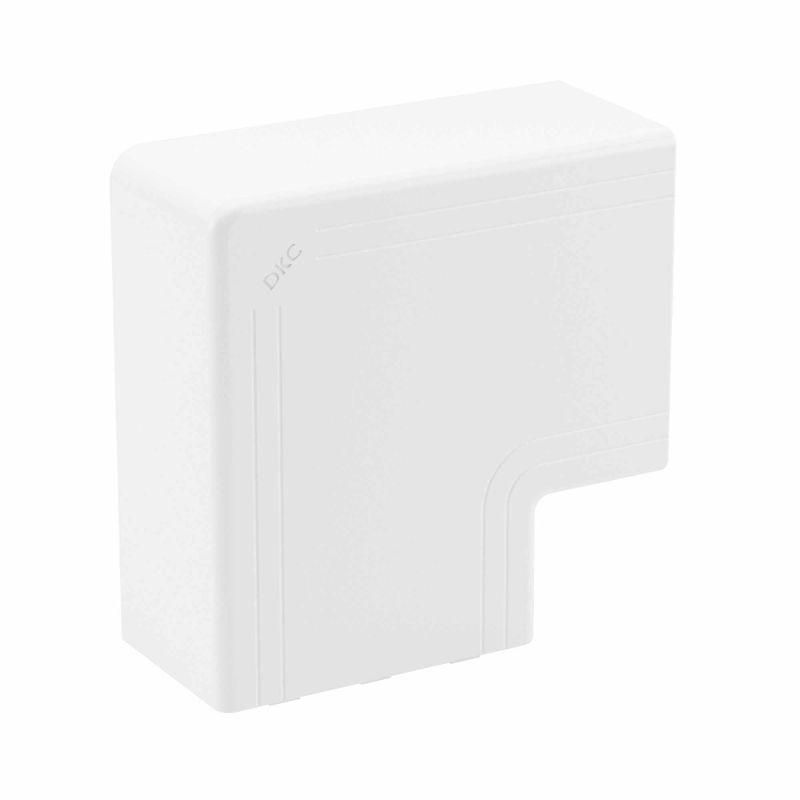

Угол плоский NPAN 40x40 (розница, 2 шт в пакете) - 01738R ДКС

Угол плоский NPAN 40x40 - элемент системы In-liner Classic, предназначенный для формирования L-образного поворота кабель-канала 40×40 мм. Бренд DKC обеспечивает совместимость с другими компонентами серии, а артикул 01738r гарантирует точную замену при ремонте или расширении трассы.

Назначение и область применения

Угол плоский NPAN 40x40 используется для плавного перехода между горизонтальными и вертикальными участками кабель-канала серии In-liner Classic. Применяется там, где требуется изменить направление трассы на 90 градусов - например, при выводе проводов из потолка в стену или при обходе препятствий. Элемент сочетает функциональность и эстетику: маскирует стык, сохраняет целостность внешнего вида трассы и предотвращает защемление кабелей.

Технические характеристики

• Угол соединения: 90° - идеально соответствует стандартному повороту кабельной трассы
• Размеры: 40×40 мм - точно совпадают с внутренним сечением канала In-liner Classic
• Материал: АБС-пластик - прочный, устойчивый к механическим нагрузкам и химически инертный
• Цвет: Чисто-белый - гармонирует с белой поверхностью других элементов серии
• Фиксатор для кабеля: есть - снижает риск перемещения проводов внутри канала
• Соединитель: есть - позволяет легко закрепить угол к основному каналу без дополнительных деталей
• Монтажная перфорация: да - предусмотрены отверстия для крепления саморезами или дюбелями
• Способ установки крышки: встраивание - крышка фиксируется внутри профиля, не выступает над уровнем канала
• Количество крышек: одна - крышка является частью самого угла, не требует отдельной установки
• Защитная пленка: есть - защищает поверхность от царапин до момента монтажа
• Галогены: отсутствуют - материал безопасен при возгорании, соответствует экологическим требованиям
• Защитное покрытие: необработанное - поверхность матовая, без лакового слоя

Совместимость и монтаж

Угол плоский NPAN 40x40 совместим исключительно с кабель-каналами серии In-liner Classic 40×40 мм. Установка происходит в три этапа:

1. Подготовьте участок трассы: отрежьте каналы под углом 90°, чтобы они плотно входили в угол
2. Закрепите угол к стене через монтажную перфорацию - используйте саморезы или дюбели подходящего диаметра
3. Вставьте крышку в пазы угла - она фиксируется за счет защелок, не требует клея или инструментов

Обратите внимание: угол имеет восходящее/нисходящее направление - его можно устанавливать как вверх, так и вниз, в зависимости от маршрута трассы.

Преимущества

• Симметричная форма - одинаково удобен для правых и левых поворотов
• Фиксатор кабеля - минимизирует перегибы и перетирание жил
• Встроенная крышка - не нуждается в отдельном заказе, экономит время и материалы
• Отсутствие галогенов - безопаснее при возможном нагреве или возгорании
• Пленка на поверхности - сохраняет цвет и гладкость до окончательной сборки

Ограничения применения

• Не предназначен для наружной установки - АБС-пластик не рассчитан на длительное воздействие УФ-лучей и осадков
• Не подходит для высоких температур выше +50 C - материал теряет форму при перегреве
• Не совместим с другими сериями кабель-каналов - даже аналогичные размеры 40×40 мм от других брендов могут иметь отличную толщину стенок или систему крепления
• Не рекомендован для силовых трасс с током более 16 А - не имеет усиленной теплоотдачи, как металлические решения

Примеры использования

• Электромонтаж в офисах: переход от нижней части стены к потолочному коробу для питания компьютеров
• Производственные линии: организация трассы от пульта управления к станку с вертикальным выходом кабелей
• Жилое строительство: скрытый монтаж проводки в квартире при обходе батарей или труб
• Реставрация помещений: минимально заметный поворот при сохранении оригинального интерьера

Практические советы

• Перед монтажом удалите защитную пленку - её трудно снять после установки
• Проверьте посадочный диаметр: если канал In-liner Classic деформирован, угол может не защелкнуться
• При использовании в сырых помещениях (ванна, кухня) - дополнительно герметизируйте стыки силиконовым составом
• Не применяйте ударные инструменты при сверлении - АБС-пластик легко трескается
• Для быстрого обслуживания: угол можно демонтировать без снятия всей трассы - просто отожмите защелки крышки
