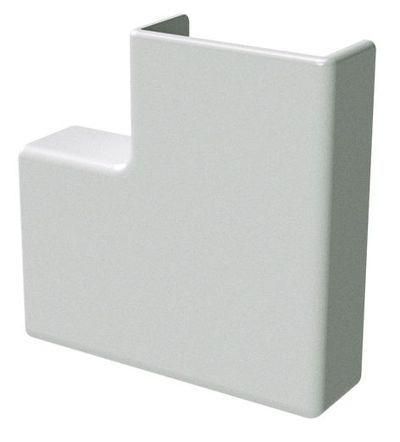

Угол плоский APM 50x20 (розница, 2 шт в пакете) - 00654R ДКС

Угол плоский APM 50x20 от DKC предназначен для плавного и аккуратного перехода кабельной трассы серии In-liner Classic на 90 градусов, обеспечивая целостность и эстетику проводки. Артикул 00654r совместим с системой In-liner Classic и подходит для встраивания в стеновые или потолочные каналы.

Назначение и область применения

Угол плоский APM 50x20 используется для изменения направления кабельного канала серии In-liner Classic на 90° - например, при переходе от горизонтальной к вертикальной трассе. Подходит для внутренней прокладки в помещениях: офисах, жилых зданиях, производственных цехах. Обеспечивает чистую, защищённую и аккуратную маршрутизацию кабелей без изгибов и перегибов.

Технические характеристики

• Угол соединения: 90°
• Размеры: 50×20 мм - соответствует профилю канала In-liner Classic
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к механическим нагрузкам
• Цвет: чисто-белый - сочетается с другими элементами системы
• Исполнение: фасонная деталь - предназначена исключительно для поворота трассы
• Направление: восходящий/нисходящий - можно использовать в любом положении
• Симметричность: да - одинаковый вид с обоих сторон, не требует ориентации
• Количество крышек: одна - крышка встроена в конструкцию, не съёмная
• Способ установки крышки: встраивание - крышка не крепится отдельно, является частью корпуса
• Монтажная перфорация: есть - позволяет закрепить угол саморезами или дюбелями
• Защитная пленка: есть - предохраняет поверхность от царапин до монтажа
• Галогены: отсутствуют - безопасен при возгорании, соответствует экологическим нормам
• Защитное покрытие: необработанное - поверхность матовая, без лака или антистатического слоя

Совместимость и монтаж

Угол плоский APM 50x20 совместим только с кабельными каналами серии In-liner Classic 50×20 мм. Установка выполняется путём вставки в торец основного канала - соединение происходит за счёт точного подбора геометрии. Для фиксации используйте монтажную перфорацию: просверлите отверстия через отверстия в угле и закрепите на поверхности саморезами. Крышка не снимается - она единая с корпусом, поэтому кабели укладываются до монтажа угла.

Безопасность и стандарты

Материал АБС-пластик не содержит галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутренних электромонтажных работ. Не предназначен для открытой прокладки на улице или в условиях повышенной влажности - не имеет защиты IP.

Преимущества

• Стандартный размер точно соответствует профилю In-liner Classic - не требуется подгонка
• Симметричная форма - можно устанавливать в любую сторону, не перепутав orientation
• Встроенная крышка - упрощает сборку, исключает потерю отдельных элементов
• Перфорация - надёжная фиксация даже на штукатурке или ГКЛ
• Экологически безопасный материал - не содержит бромированных flame retardants

Ограничения применения

• Не применяется вне системы In-liner Classic - несовместим с другими сериями каналов
• Не рассчитан на внешнюю установку - не имеет герметизации, не защищён от влаги и пыли
• Не подходит для высокотемпературных сред - рабочая температура ограничена свойствами ABS-пластика (до +60C)
• Крышка не съёмная - нельзя укладывать кабели после установки угла; все провода должны быть уже в канале

Примеры использования

• Поворот трассы от потолка к стене в офисном помещении
• Смена направления кабельного канала вокруг колонны в производственном цеху
• Подвод питания к розетке или выключателю через вертикальный участок стены
• Обустройство скрытой проводки в квартире с отделкой под белые панели

Практические советы

• Перед монтажом удалите защитную плёнку - она может оставить следы, если её долго не снять
• Проверьте, чтобы внутренний профиль канала был чистым - грязь или деформация могут помешать плотному соединению
• Если кабели слишком толстые, уложите их в канал заранее - крышка не снимается, и доступ будет невозможен после установки
• Используйте саморезы длиной не более 8–10 мм - длиннее могут пробить противоположную стенку канала
• Угол APM 50x20 от DKC - единственный подходящий вариант для In-liner Classic 50×20; другие аналоги могут иметь отличную посадку
