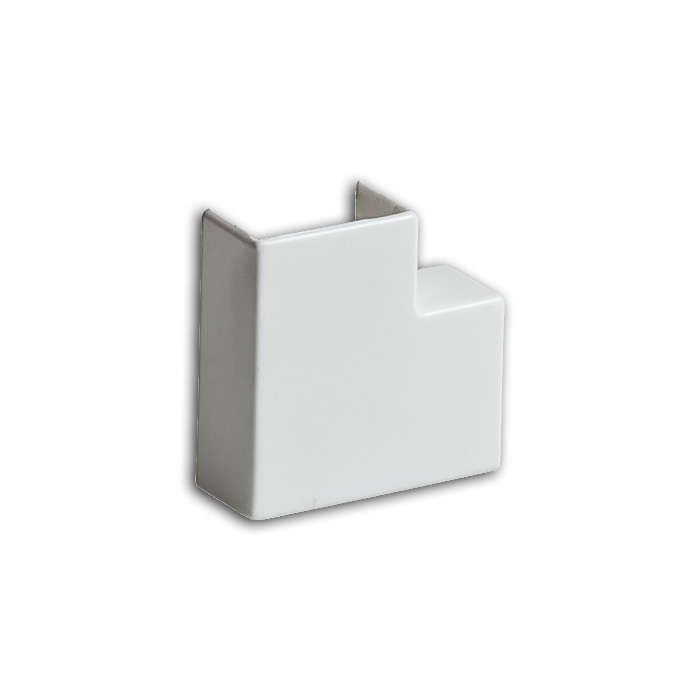

Поворот 90град. для кабель-канала РКК 40х16 бел. Ruvinil ПВР-40х16 TYCO

Поворот на 90 градусов для кабель-канала 40х16 белый от RUVinil - это угловой элемент для изменения направления кабельного канала, обеспечивающий аккуратный и безопасный проход проводов в вертикальном направлении. Артикул пвр-40х16 совместим с кабель-каналами того же размера и используется там, где требуется изменить траекторию трассы без перегибов и повреждений изоляции.

Назначение и область применения

Поворот на 90 градусов для кабель-канала 40х16 белый предназначен для соединения горизонтальных и вертикальных участков кабель-канала. Он позволяет менять направление трассы вверх или вниз, сохраняя целостность укладки кабелей. Применяется в офисах, жилых домах, производственных помещениях и других зонах, где необходимо организовать скрытую проводку с переходом между уровнями - например, от потолка к стене или от стены к полу.

Технические характеристики

• Угол поворота: 90 градусов
• Габариты: соответствуют кабель-каналу 40×16 мм
• Материал: АБС-пластик - прочный, ударопрочный, устойчивый к деформациям
• Цвет: белый - сочетается с большинством интерьеров и другими элементами кабель-канала
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Состав: безгалогенный материал - при возгорании не выделяет токсичных газов
• Направление: вверх/вниз - одинаково удобен для обоих вариантов установки
• Симметричность: да - можно использовать в любом положении без ориентации
• Способ монтажа: составной - крепится к основному каналу без инструментов

Совместимость и монтаж

Поворот на 90 градусов для кабель-канала 40х16 белый совместим только с кабель-каналами такого же сечения - 40×16 мм. Монтируется просто: элемент вставляется в конец прямого участка до щелчка. Нет необходимости в саморезах, клее или инструментах. Благодаря симметричной форме, он одинаково хорошо фиксируется как при движении вверх, так и вниз. Убедитесь, что внутренние бортики канала плотно прилегают к угловому элементу - это гарантирует надежную фиксацию и предотвращает провисание кабелей внутри.

Безопасность и стандарты

Материал АБС-пластика без галогенов соответствует требованиям пожарной безопасности в закрытых помещениях. Степень защиты IP40 означает, что элемент защищен от контакта с инструментами и крупными твердыми предметами, но не рассчитан на воздействие влаги. Не применяйте в сырых помещениях, на улице или рядом с источниками воды - для таких условий требуются элементы с IP54 и выше.

Преимущества

• Не требует инструментов для монтажа - экономит время при укладке
• Сохраняет эстетику трассы - плавный переход без острых углов
• Выдерживает механические нагрузки благодаря прочному АБС-пластиковому корпусу
• Безгалогенная формула снижает риск образования ядовитых паров при перегреве
• Симметричная форма - один элемент заменяет два разных по направлению

Ограничения применения

• Не предназначена для открытой прокладки на улице или во влажных средах (IP40 недостаточно)
• Не подходит для кабель-каналов другого сечения - даже небольшое расхождение (например, 40×18) вызовет плохую фиксацию
• Не рекомендуется для высоконагруженных систем с частыми вибрациями - возможна потеря герметичности стыка
• Не является несущим элементом - нельзя использовать как опору для веса кабелей или оборудования

Примеры использования

• Переход от потолочного кабель-канала к вертикальной стене в офисе
• Заведение силовых кабелей от шкафа управления вниз к оборудованию
• Обход препятствий (дверных косяков, радиаторов) в жилых квартирах
• Сборка многоуровневых трасс в серверных комнатах

Практические советы

• Перед монтажом проверьте, чтобы внутренний профиль кабель-канала и поворота имели одинаковые размеры - даже 0,5 мм расхождения могут вызвать люфт
• Если трасса проходит через несколько поворотов, чередуйте направления - это снижает усилие на кабели при протяжке
• Не используйте этот элемент вместо переходника на другой тип канала - для этого есть специальные адаптеры
• При укладке в местах с высокой температурой (рядом с нагревательными приборами) убедитесь, что температура окружающей среды не превышает +60 C - максимальная рабочая температура АБС-пластика
• Поворот на 90 градусов для кабель-канала 40х16 белый от RUVinil лучше всего применять в комплексе с другими элементами этой же серии - они гарантированно совпадают по размерам и цвету
