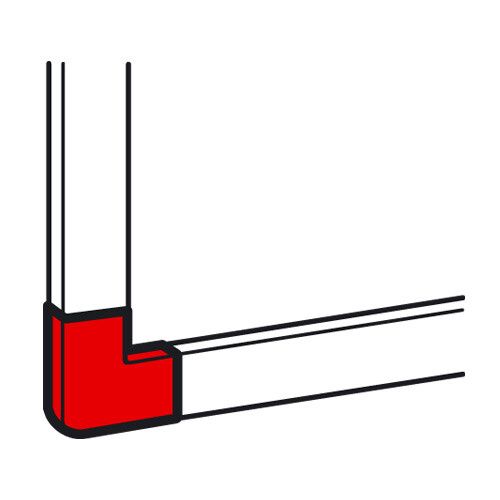

Плоский угол - для мини-каналов Metra 40x16 | 638153 Legrand

Угол плоский 40х16 мм для мини-каналов от Legrand и IEK (артикул 638153) - элемент для создания поворотов в системах кабель-каналов без резки профилей. Подходит для компактных трасс, где важна сохранность степени защиты и эстетика.

Назначение и область применения

Угол плоский 40х16 мм для мини-каналов используется для соединения двух участков кабель-канала под углом 90°. Он заменяет необходимость резать и стыковать профили вручную, что особенно удобно при монтаже в ограниченном пространстве. Применяется в системах с мини-каналами того же сечения - например, в офисах, жилых домах, на производственных линиях для прокладки слаботочных проводов, сигнальных кабелей и сетевых шнуров.

Технические характеристики

• Габариты: 40×16 мм - соответствует внутреннему сечению стандартного мини-канала
• Угол изгиба: 90° - точный прямой поворот без допусков
• Материал: ПВХ с составом без галогенов - снижает выделение токсичных веществ при нагреве
• Исполнение: формованный - однородная структура без сварных швов
• Цвет: чисто-белый - совместим с большинством светлых кабель-каналов
• Покрытие: необработанная поверхность - не требует дополнительной отделки
• Тип крепления: защелка - фиксация без инструментов
• Степень защиты: IP40 - предотвращает попадание твердых частиц размером более 1 мм, не обеспечивает защиту от воды

Совместимость и монтаж

Угол плоский 40х16 мм для мини-каналов совместим с кабель-каналами того же сечения (40×16 мм) от Legrand Metra, IEK и аналогичными моделями других производителей. Монтируется просто: защелкивается на торец канала до характерного щелчка. Убедитесь, что край канала ровный и не имеет деформаций - иначе защелка может не сработать. Нельзя использовать с каналами другого сечения - даже небольшая разница в размерах нарушит герметичность и прочность соединения.

Безопасность и стандарты

Материал ПВХ без галогенов соответствует требованиям безопасности при возможном перегреве - не выделяет хлора и других опасных газов. Соответствует нормам для внутренней установки в помещениях. Степень защиты IP40 гарантирует безопасность от контакта с крупными твердыми предметами, но не предназначена для влажных зон или мест с риском брызг.

Преимущества

• Экономит время монтажа - не нужен рез и подгонка профилей
• Сохраняет целостность стенки канала - не ослабляет конструкцию
• Скрывает следы реза - делает трассу аккуратнее
• Легко демонтируется - можно разъединить без повреждений
• Поддерживает заявленную степень защиты IP40 всей системы

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Не подходит для силовых кабелей с высокой тепловой нагрузкой - материал ПВХ термически ограничен
• Не рекомендуется для частых механических воздействий - защелка может ослабнуть при вибрациях
• Не совместим с каналами других размеров - даже +-0,5 мм нарушают плотность посадки

Примеры использования

• Переход между вертикальным и горизонтальным участком кабель-канала в офисной перегородке
• Обвод вокруг дверного косяка в квартире при прокладке сети Ethernet
• Соединение каналов в распределительной коробке без лишних стыков
• Монтаж в детских учреждениях - благодаря отсутствию галогенов и чистому цвету

Практические советы

• Перед монтажом проверьте, чтобы торец кабель-канала был ровно срезан - неровности мешают защелкиванию
• Если угол трудно защелкнуть, слегка смочите контактную поверхность мыльным раствором - это облегчит вход
• Не используйте этот угол как опору - он не рассчитан на механическую нагрузку
• При использовании в длинных трассах чередуйте прямые участки и углы - так система будет менее подвержена деформации
• Для визуального единства выбирайте угол и канал одной партии - оттенки белого могут немного отличаться
