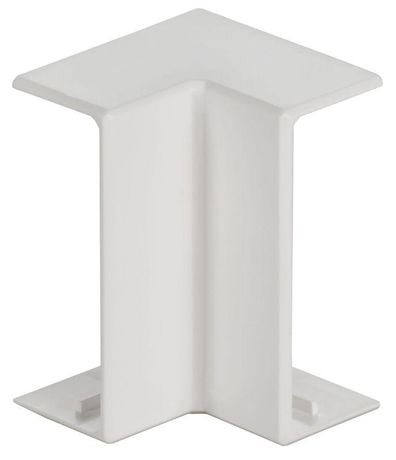

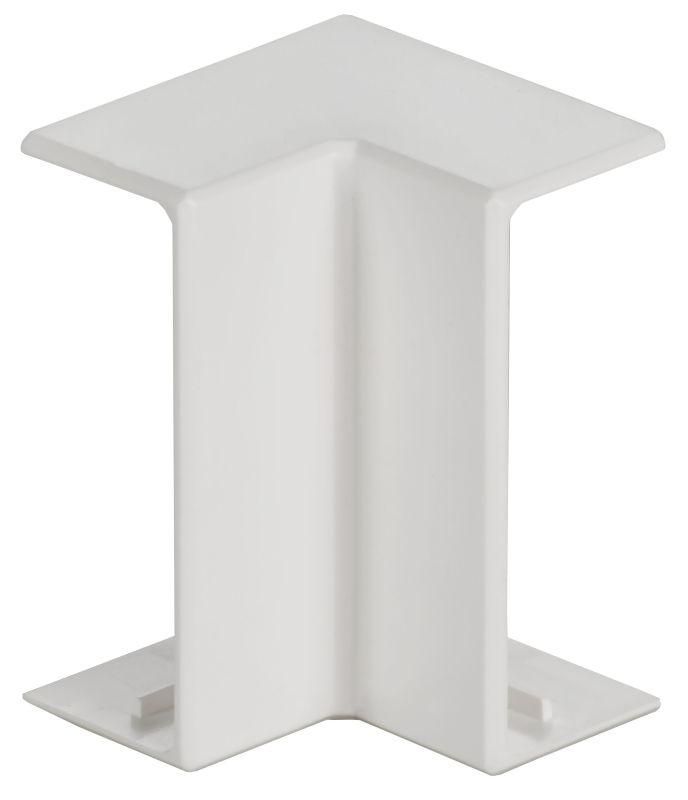

Внутренний угол - для мини-каналов Metra 40x16 | 638151 Legrand

Угол внутренний для мини-канала 40x16 мм от Legrand и IEK (артикул 638151) - элемент системы кабель-каналов, предназначенный для плавного перехода между двумя участками канала под прямым углом. Изготовлен из ПВХ, совместим с мини-каналами того же сечения, обеспечивает сохранение степени защиты IP40 и аккуратный внешний вид.

Назначение и область применения

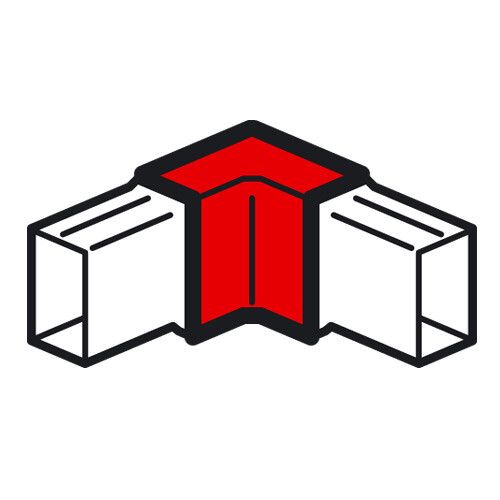

Угол внутренний для мини-канала 40x16 мм используется для соединения двух параллельных кабель-каналов под углом 90° внутри помещений. Применяется там, где требуется изменить направление трассы без резки или подгонки самих каналов. Подходит для прокладки слаботочных и силовых кабелей в офисах, жилых зданиях, на производстве - особенно в местах, где важна эстетика и быстрый монтаж.

Технические характеристики

• Тип: Угол внутренний
• Угол соединения: 90°
• Сечение канала: 40×16 мм
• Материал: Поливинилхлорид (ПВХ) - без галогенов, самозагасающий
• Цвет: Чисто-белый
• Покрытие: Необработанная поверхность - матовая, без лака или глянца
• Тип крепления: Защелка - фиксация без инструментов
• Исполнение: Формованный - единая деталь, без сварных швов
• Форма: Симметричная - подходит для обоих направлений трассы
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды

Совместимость и монтаж

Угол внутренний для мини-канала 40x16 мм совместим только с кабель-каналами такого же сечения - 40×16 мм, включая модели из серий Metra от Legrand и IEK. Крепится путём вставки боковых выступов в соответствующие пазы на конце канала до щелчка защелки. Для надёжной фиксации необходимо точно совместить торец канала с углом - перекос недопустим. Нет необходимости использовать болты, клей или другие крепежи.

Безопасность и стандарты

Материал ПВХ без галогенов снижает выделение токсичных веществ при нагреве, что важно для закрытых помещений. Соответствует требованиям безопасности для электромонтажа в помещениях с нормальной влажностью. Степень защиты IP40 гарантирует, что внутрь канала не попадут крупные частицы, например, пыль или провода, но угол не рассчитан на контакт с водой или влажной средой.

Преимущества

• Не требует резки каналов - экономит время при монтаже
• Запатентованная система защелки - прочная фиксация без инструментов
• Сохраняет герметичность всей трассы - не нарушает уровень IP40
• Аккуратный внешний вид - белый цвет легко сочетается с отделкой стен
• Одинаковый дизайн для всех комплектующих серии Metra - унифицированная система

Ограничения применения

• Подходит только для кабель-каналов сечением 40×16 мм - несовместим с другими размерами
• Не предназначен для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже 0C
• Не обеспечивает защиту от влаги - нельзя применять в сырых помещениях, на улице или рядом с источниками воды
• Не рекомендуется для нагрузок выше стандартных - не является несущим элементом

Примеры использования

• Переход трассы кабеля в углу комнаты при скрытой прокладке вдоль стены
• Соединение вертикального и горизонтального участка канала возле розетки или выключателя
• Монтаж в офисных перегородках, где нужна чистая линия без лишних соединителей
• Использование в системах автоматизации, сигнализации, телефонии - где важна аккуратность и скорость сборки

Практические советы

• Перед монтажом проверьте, чтобы торцы кабель-каналов были ровными - искривлённые края не защелкнутся
• Не используйте силу при установке - если защелка не фиксируется, возможно, не тот тип канала
• Угол внутренний для мини-канала 40x16 мм лучше всего комбинировать с такими же элементами из одной партии - цвет и точность формы могут отличаться у разных производителей
• Для удобства хранения и транспортировки - храните в сухом месте, избегайте давления на углы
• Этот угол - часть серии Metra, поэтому он идеально сочетается с крышками, ответвлениями и другими элементами этой линейки от Legrand и IEK
