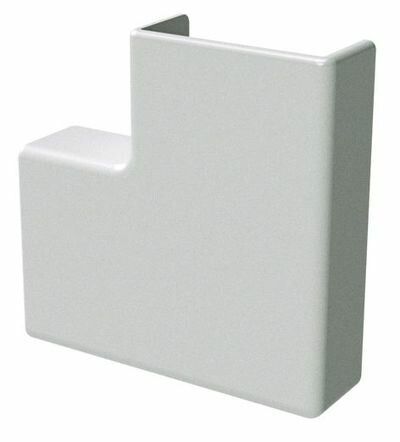

Угол плоский Г-образный APM 50x20 In-liner - 00654 ДКС

Угол плоский для кабель-канала 50х20 от DKC (ДКС), артикул 00654, предназначен для плавного перехода кабельной трассы на вертикальных участках с углом 90°. Этот элемент из серии In-liner Classic обеспечивает аккуратное оформление проводки в офисах, квартирах и других помещениях, сохраняя целостность системы кабель-каналов.

Назначение и область применения

Угол плоский для кабель-канала 50х20 используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда кабели переходят с горизонтального участка на стену или потолок. Подходит для внутренней прокладки в помещениях с нормальной влажностью и температурой. Элемент сочетается с другими компонентами серии In-liner Classic и идеально подходит для систем управления проводкой в офисах, жилых домах, учебных заведениях и административных зданиях.

Технические характеристики

• Угол изгиба: 90° - обеспечивает четкий поворот без перегибов кабелей
• Материал: пластик без галогенов - безопасный при возгорании, не выделяет токсичных паров
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, не предназначено для защиты от воды
• Климатическое исполнение УХЛ4 - работает при температурах от −25C до +40C, подходит для помещений с умеренным климатом
• Количество вводов: 2 - два входа для кабель-каналов 50×20 мм
• Количество отсеков: 1 - одиночная камера для прокладки всех проводов
• Монтажная перфорация: да - есть отверстия для фиксации саморезами или дюбелями
• Направление: восходящий/нисходящий - можно устанавливать как вверх, так и вниз
• Количество крышек: 1 - одна съемная крышка для доступа к кабелям
• Цвет: чисто-белый - соответствует стандартному цвету кабель-каналов серии In-liner Classic
• Симметричность: да - одинаковый внешний вид с обоих сторон, не требует ориентации

Совместимость и монтаж

Угол плоский для кабель-канала 50х20 совместим исключительно с кабель-каналами того же размера - 50×20 мм. Он не подходит для других форматов, даже близких по габаритам. Монтаж выполняется встраиваемым способом: элемент вставляется между двумя прямыми участками канала, после чего закрывается крышкой. Для надежной фиксации используйте саморезы через перфорацию - отверстия расположены равномерно по боковым стенкам. Крышку легко открывать и закрывать без инструментов - достаточно слегка надавить на замки.

Безопасность и стандарты

Изделие изготовлено из галоген-free пластика, что снижает риск образования ядовитых веществ при нагреве. Соответствует требованиям безопасности для внутреннего использования в помещениях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, но не является водонепроницаемой. Не применять во влажных средах, на улице или в местах с возможным попаданием жидкостей.

Преимущества

• Эстетично маскирует углы - не требует дополнительной отделки
• Не деформируется при монтаже благодаря жесткому материалу
• Простота сборки - не нужны специальные инструменты
• Сохраняет цвет и поверхность - защитная пленка предотвращает царапины до момента установки
• Поддерживается широким ассортиментом аксессуаров серии In-liner Classic

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Не подходит для нагрузок выше стандартных кабельных трасс - не рассчитан на механическую нагрузку или давление
• Не совместим с кабель-каналами другого размера - даже 50×25 или 48×20 не подойдут
• Не рекомендуется для высокотемпературных зон - максимальная рабочая температура +40C

Примеры использования

• Переход кабелей от потолочного канала к вертикальной стене в офисном помещении
• Формирование углового маршрута для силовой проводки в квартире от распределительной коробки к розетке
• Обустройство кабельной трассы в учебном классе - где требуется аккуратная и невидимая прокладка
• Сборка комплексной системы кабель-каналов в медицинском кабинете с соблюдением эстетических требований

Практические советы

• Перед монтажом удалите защитную пленку - она может затруднять прилегание к поверхностям
• Проверьте точное соответствие размера: кабель-канал 50×20 мм должен плотно входить в угол без люфтов
• При использовании нескольких углов подряд - убедитесь, что все они установлены в одном направлении (восходящий/нисходящий)
• Не перегружайте отсек более чем 70% объема - это позволит легче менять провода в будущем
• Артикул 00654 - всегда проверяйте его при заказе, чтобы избежать путаницы с аналогами других брендов
