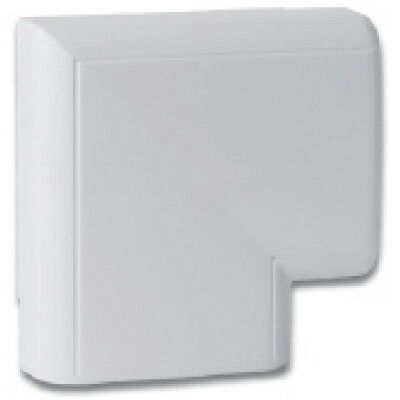

Угол плоский Г-образный 140х50 мм с разделителем IN-Liner FRONT - 01403 ДКС

Угол плоский 140х50 мм с разделителем, серия IN-Liner FRONT, DKC - элемент системы кабель-каналов для организации горизонтальных и вертикальных поворотов при открытой прокладке кабелей в офисах и других закрытых помещениях. Продукт совместим с другими компонентами серии IN-Liner FRONT, DKC и обеспечивает чёткое разделение проводов в трёх отсеках.

Назначение и область применения

Угол плоский 140х50 мм с разделителем, серия IN-Liner FRONT, DKC предназначен для создания плавных поворотов в системе кабель-каналов при открытой прокладке. Подходит для использования в офисах, административных зданиях, учебных заведениях и других помещениях с невысокими требованиями к защите от внешних воздействий. Используется исключительно внутри помещений - не для улицы, сырых зон или производственных площадок с механическими нагрузками.

Технические характеристики

• Угол изгиба: 90° - обеспечивает чёткий поворот без перегибов кабелей
• Габариты: 140×50 мм - соответствует стандартным каналам серии IN-Liner FRONT, DKC
• Количество отсеков: 3 - позволяют разделять силовые, слаботочные и телекоммуникационные кабели
• Количество вводов: 2 - вход и выход на противоположных сторонах, поддерживают восходящую и нисходящую прокладку
• Материал: ПВХ без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты: IP40 - предохраняет от контакта с предметами более 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата при температуре от −25C до +40C
• Цвет: Чисто-белый - сочетается с интерьером офисов, не желтеет под UV-излучением
• Симметричность: Да - одинаково удобен для левой и правой стороны монтажа
• Способ установки крышки: Встраиваемый - крышка фиксируется внутренними замками, не требует крепежа
• Монтажная перфорация: Есть - возможность крепления саморезами через отверстия в основании

Совместимость и монтаж

Угол плоский 140х50 мм с разделителем, серия IN-Liner FRONT, DKC полностью совместим со всеми элементами этой же серии: прямыми участками, ответвлениями и крышками. Для сборки достаточно вставить угловой элемент между двумя прямыми каналами и зафиксировать крышку. Перегородки устанавливаются заранее - они вставляются в направляющие, предусмотренные конструкцией. Крепится к стене с помощью саморезов через перфорацию. Нельзя использовать с каналами другой ширины или высоты - это нарушает герметичность и надёжность фиксации.

Безопасность и стандарты

Изделие выполнено из галоген-free ПВХ, что соответствует нормам безопасности для помещений с большим количеством людей. Соответствует требованиям к материалам, применяемым в офисной инфраструктуре. Степень защиты IP40 гарантирует защиту от случайного прикосновения к токоведущим частям, но не является водонепроницаемой. Не предназначена для установки в зонах с риском попадания жидкости.

Преимущества

• Трёхсекционная внутренняя перегородка - позволяет организовать раздельную прокладку кабелей без смешивания типов
• Глянцевая поверхность - легко моется, не царапается, сохраняет белый цвет годами
• Симметричная форма - снижает количество запасных деталей на складе
• Встраиваемая крышка - не выпадает, не требует дополнительных креплений
• Перфорация - даёт гибкость в способе крепления: на клей, на саморезы или на магнитные держатели

Ограничения применения

• Не используется вне помещений - IP40 не защищает от влаги и пыли
• Не подходит для сред с температурой ниже −25C или выше +40C - возможна хрупкость или деформация
• Не рекомендуется для прокладки кабелей с высокой тепловой нагрузкой - ПВХ не рассчитан на длительный нагрев свыше 60C
• Запрещён монтаж в взрывоопасных зонах - отсутствует взрывозащита
• Не совместим с кабель-каналами других серий или производителей - точные габариты и замки уникальны для IN-Liner FRONT, DKC

Примеры использования

• Поворот кабель-канала вдоль стены рядом с компьютерными столами в офисе
• Подключение серверной стойки к распределительному щиту через вертикальный переход
• Разделение питания, Ethernet и телефонных кабелей в одном повороте
• Обход препятствий (радиаторов, оконных рам) в залах совещаний

Практические советы

• Перед монтажом проверьте, чтобы все прямые участки имели ту же ширину (140 мм) и высоту (50 мм) - иначе угол не встанет плотно
• Устанавливайте перегородки до введения кабелей - после этого сделать это будет сложно
• При использовании саморезов выбирайте длину не более 8–10 мм - чтобы не задеть кабели внутри
• Не затягивайте крепления слишком сильно - пластик может треснуть
• Для чистки используйте мягкие ткани и нейтральные средства - абразивы повредят глянец
• Храните в сухом месте при комнатной температуре - перепады влажности могут вызвать деформацию
