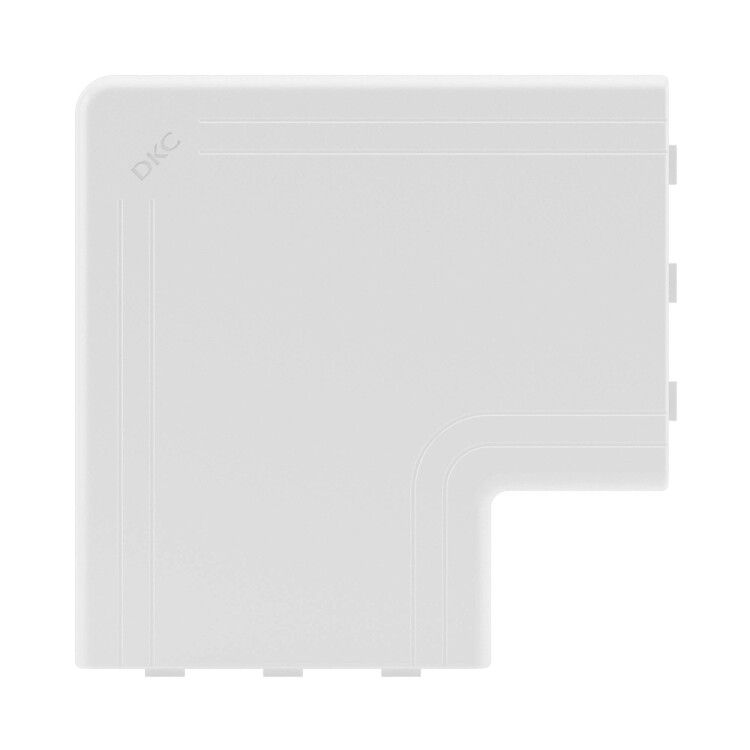

Угол плоский NPAN In-liner Classic 100x60, 90°, IP40 DKC (ДКС) 01745

Угол плоский для кабель-канала 100х60 от DKC (ДКС), артикул 01745, предназначен для формирования вертикальных поворотов кабельной трассы в системах In-liner Classic. Он обеспечивает герметичный переход между горизонтальными участками канала, сохраняя целостность проводки и эстетику монтажа.

Назначение и область применения

Угол плоский для кабель-канала 100х60 используется для соединения двух участков кабель-канала под углом 90° в вертикальной плоскости - например, когда трасса переходит с потолка на стену или с одной стены на другую. Применяется в помещениях с невысокими требованиями к защите от воды и пыли, таких как офисы, квартиры, учебные заведения и административные здания. Подходит для прокладки слаботочных и силовых кабелей внутри системы In-liner Classic.

Технические характеристики

• Угол: 90° - фиксированный, не регулируемый
• Габариты: ширина 100 мм, глубина 60 мм - совпадает с размером профилей серии In-liner Classic
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не предназначена для контакта с водой
• Климатическое исполнение УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Количество вводов: 2 - один вход, один выход
• Количество отсеков: 1 - одиночная камера для всех кабелей
• Монтажная перфорация: да - есть отверстия для крепления саморезами
• Количество крышек: 1 - одна цельная крышка, совместима с основным каналом
• Цвет: чисто-белый - соответствует цветовой гамме всей серии In-liner Classic
• Направление: восходящий/нисходящий - можно устанавливать как вверх, так и вниз
• Симметричность: да - одинаковый вид с обоих сторон, не требует ориентации

Совместимость и монтаж

Угол плоский для кабель-канала 100х60 полностью совместим с другими элементами серии In-liner Classic того же размера - прямыми участками, внутренними и внешними углами, крышками. Монтируется путём вставки в торец кабель-канала; крышка фиксируется щелчком. Для надёжного крепления используйте саморезы через перфорацию. Нельзя использовать с кабель-каналами других серий или размеров - даже небольшое расхождение в ширине (например, 80×60) нарушит плотность соединения.

Безопасность и стандарты

Изделие изготовлено из неметаллического материала без галогенов, что снижает риск образования ядовитых веществ при нагреве. Соответствует нормам безопасности для внутренней прокладки в сухих помещениях. Степень защиты IP40 исключает использование в условиях возможного попадания жидкостей - не применять в ванных комнатах, на улице или в сырых цехах.

Преимущества

• Простота монтажа - не требуется специальный инструмент, достаточно рук и отвёртки
• Эстетичный внешний вид - белый цвет не бросается в глаза, легко сочетается с интерьером
• Высокая механическая прочность - материал устойчив к царапинам и деформации при обычном использовании
• Сохраняет целостность трассы - предотвращает выпадение кабелей и запыление при правильной сборке
• Поддерживается полным комплектом аксессуаров серии In-liner Classic

Ограничения применения

• Не подходит для мест с высокой влажностью, мытьём или воздействием воды - IP40 не является водонепроницаемой защитой
• Запрещено использовать вне диапазона температур −25…+40 C - при более низких температурах пластик становится хрупким
• Не рассчитан на нагрузки выше массы стандартного кабеля - нельзя использовать как несущую конструкцию
• Не совместим с кабель-каналами других производителей, кроме DKC (ДКС) серии In-liner Classic

Примеры использования

• Переход кабельной трассы с потолка на стену в офисе
• Обход колонны или трубопровода в жилом доме
• Формирование вертикального участка для вывода кабелей к розеткам на полу
• Сборка трассы в учебных классах, где важны чистота линии и отсутствие лишних деталей

Практические советы

• Перед монтажом проверьте, чтобы все элементы были одного размера - 100×60 мм. Даже 1–2 мм расхождения нарушают герметичность.
• При необходимости прокладывать много кабелей - не перегружайте отсек. Общий объем кабелей не должен превышать 40% от свободного объёма канала.
• При работе в холодном помещении (ниже 0 C) согрейте угол в комнате перед установкой - это повысит эластичность пластика и снизит риск растрескивания.
• После монтажа убедитесь, что крышка плотно защёлкнута - её легче зафиксировать сразу, чем потом вскрывать всю трассу.
• Артикул 01745 - единственный вариант этого типа в серии In-liner Classic. Альтернативы в виде металлических или больших углов здесь недоступны.
