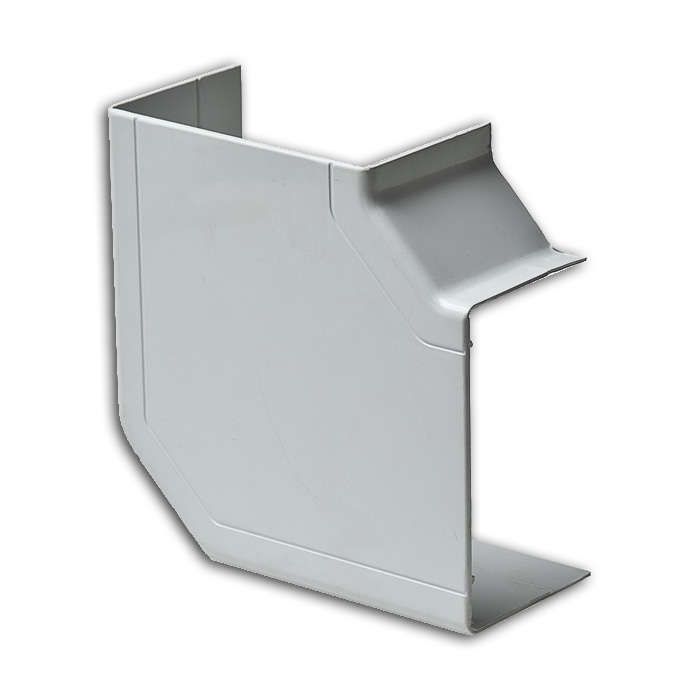

Поворот на 90 град. для РКК-100х60 и 100х40 (белый) | ПВР-100х60 Рувинил TYCO

Поворот на 90 градусов для кабель-канала 100х60/40 белый от RUVinil (артикул пвр-100х60) - это угловой элемент для организации перехода кабель-канала под прямым углом, обеспечивая аккуратную и безопасную прокладку проводов в помещениях.

Назначение и область применения

Поворот на 90 градусов для кабель-канала 100х60/40 белый используется для соединения двух участков кабель-канала одного типоразмера под углом 90°. Применяется при прокладке электрических, телекоммуникационных и слаботочных сетей - например, в офисах, жилых домах, производственных зонах. Подходит как для открытой, так и для скрытой прокладки на сгораемых и несгораемых основаниях. Элемент не предназначен для наружного использования вне защищённых конструкций из-за низкой степени защиты IP40.

Технические характеристики

• Угол поворота: 90 градусов
• Тип изделия: угловой элемент
• Материал: АБС-пластик - прочный, ударопрочный, устойчивый к деформациям
• Цвет: белый - совместим с большинством интерьерных решений
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Способ монтажа: составной - монтируется встык с прямыми секциями кабель-канала 100×60 или 100×40
• Симметричность: да - можно использовать в любом направлении поворота
• Содержание галогенов: отсутствует - материал безопасен при горении, не выделяет токсичных газов
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной обработки

Совместимость и монтаж

Элемент совместим с кабель-каналами типоразмеров 100×60 и 100×40 - благодаря одинаковым внутренним габаритам и фланцевому креплению. Монтаж осуществляется путём вставки поворота между двумя прямыми секциями. Соединение фиксируется механически - без клея или дополнительных крепёжных деталей. Убедитесь, что края канала плотно прилегают друг к другу, чтобы избежать перегиба проводов внутри. Для удобства сборки рекомендуется предварительно собрать всю трассу на полу перед установкой на стену.

Безопасность и стандарты

Материал АБС-пластика соответствует требованиям безопасности для электромонтажных систем в помещениях. Отсутствие галогенов снижает риск образования ядовитых паров при возгорании. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твёрдыми предметами, но не является водонепроницаемой - не применяйте в сырых помещениях, на улице или там, где возможен контакт с водой.

Преимущества

• Высокая точность изготовления - обеспечивает герметичное соединение без щелей
• Лёгкий вес и простота монтажа - позволяет быстро менять маршруты трассы
• Совместимость с двумя типоразмерами (100×60 и 100×40) - универсальность в проектировании
• Отсутствие галогенов - экологически безопасный материал
• Белый цвет - маскируется под потолочные и стеновые отделки

Ограничения применения

• Не допускается использование во влажных средах (ванная, кухня, бассейн, на улице) - степень защиты IP40 недостаточна
• Не подходит для высоких температур выше +50 C - АБС-пластик теряет форму при нагреве
• Не рассчитан на механические нагрузки сверх нормы - нельзя наступать, вешать оборудование на канал
• Не сочетается с кабель-каналами других производителей, если габариты отличаются даже на 1–2 мм

Примеры использования

• Переход кабель-канала от вертикальной стены к потолку в офисном помещении
• Обход колонны или дверного косяка в жилом доме при прокладке сети Ethernet
• Смена направления трассы в шкафу управления для питания автоматики
• Прокладка видеокамер и датчиков в коридорах с резкими поворотами

Практические советы

• Проверьте внутренний размер кабель-канала до покупки - 100×60 и 100×40 имеют разную глубину, но одинаковый угол поворота
• При использовании с кабель-каналом 100×40 убедитесь, что провода не перегибаются слишком сильно - меньшая глубина увеличивает риск пережима
• Не используйте этот поворот в качестве опоры - он не рассчитан на нагрузку, только на направление
• Для долговечности избегайте установки рядом с источниками тепла - радиаторы, светильники, оборудование с нагревом
• При необходимости замены - легко демонтируется без повреждения соседних элементов
