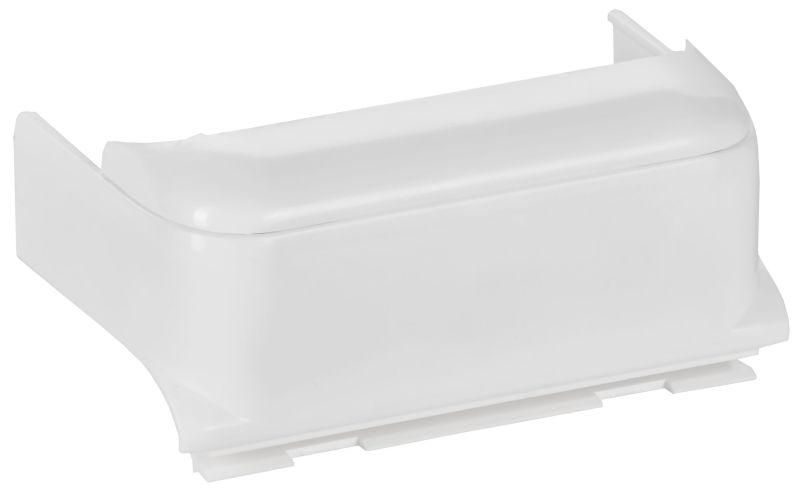

Ответвление плоское DLP | 010735 Legrand

Отвод плоский для кабель-каналов DLP 35х80/105 50х80/150 - это T-образный элемент для организации ответвлений в системах кабель-каналов Legrand и IEK серии DLP. Он обеспечивает надёжное и эстетичное соединение каналов, сохраняя степень защиты IP40 и позволяя легко замаскировать места реза. Подходит для монтажа в помещениях с невысокой опасностью попадания твердых предметов.

Назначение и область применения

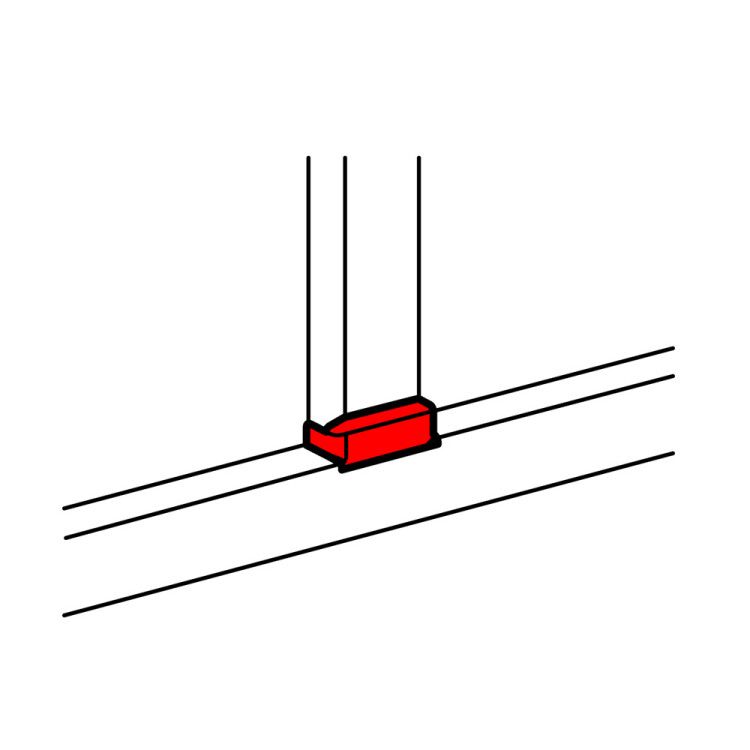

Отвод плоский для кабель-каналов DLP 35х80/105 50х80/150 предназначен для создания T-образного ответвления в линейной трассе кабель-канала. Он используется там, где необходимо вывести кабели в сторону - например, к оборудованию, распределительному щиту или точке подключения. Применяется в офисах, производственных цехах, жилых зданиях и других объектах, где требуется организованная прокладка проводов внутри помещений.

Технические характеристики

• Тип изделия: T-образный отвод
• Материал: пластик (без галогенов)
• Ширина верхней части: 65 мм
• Ширина ответвления: 80 мм
• Степень защиты: IP40 - защита от твёрдых предметов диаметром более 1 мм, но не от воды
• Цвет: чисто-белый
• Покрытие поверхности: необработанное - матовая поверхность без глянца
• Количество крышек: одна, перекрывающего типа
• Симметричность: да - отвод одинаково работает в обоих направлениях ответвления
• Наличие соединителя: есть - встроенный механизм фиксации

Совместимость и монтаж

Отвод совместим с кабель-каналами серии DLP шириной 35 мм и 50 мм. Устанавливается на готовую линейную часть канала путём защёлкивания - никаких инструментов не требуется. Крышка плотно перекрывает место соединения, предотвращая выпадение проводов и маскируя стык. Для монтажа важно, чтобы ширина основного канала соответствовала одному из указанных значений: 35 мм или 50 мм. Отвод не подходит для каналов другого бренда или серии, даже если их размер совпадает - из-за различий в форме крепёжных выступов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в сухих помещениях. Степень защиты IP40 исключает доступ крупных твёрдых предметов, но не обеспечивает защиту от влаги. Поэтому отвод не применяется в условиях повышенной влажности, на улице или в местах возможного контакта с водой.

Преимущества

• Простой монтаж - защёлкивание без инструментов снижает время установки
• Эстетика - белый цвет и ровная крышка скрывают следы реза, делают трассу аккуратной
• Симметричная форма - можно использовать как влево, так и вправо, без необходимости менять ориентацию
• Отсутствие галогенов - материал безопаснее при возгорании, соответствует экологическим нормам
• Поддерживается производителем - совместим с другими элементами серии DLP

Ограничения применения

• Не предназначена для наружной установки - IP40 не защищает от влаги
• Не подходит для кабель-каналов шириной менее 35 мм или более 50 мм
• Не рекомендуется для нагрузок выше допустимых - не является несущим элементом, не выдерживает механического давления
• Не используйте в средах с высокими температурами (>+40C) - пластик может деформироваться
• Запрещено применять с кабель-каналами других серий, даже если они имеют аналогичные размеры

Примеры использования

• Отвод от основного канала к станку на производстве
• Разветвление к сети освещения в офисном помещении
• Подключение розеток от главной трассы в жилом доме
• Обход препятствий (дверных проёмов, труб) через боковое ответвление

Практические советы

• Перед монтажом проверьте ширину основного кабель-канала - он должен точно соответствовать 35 мм или 50 мм
• При резке канала оставляйте запас 2–3 мм - это упрощает защёлкивание отвода
• Не затягивайте провода слишком сильно в месте ответвления - это может повредить изоляцию при закрытии крышки
• Если нужна герметизация - используйте отвод вместе с герметиком или в паре с IP65-элементами на входе/выходе
• Артикулы 010735 и 10735 - это один и тот же продукт; различие в номерах связано с форматом поставщика, не влияет на функционал
