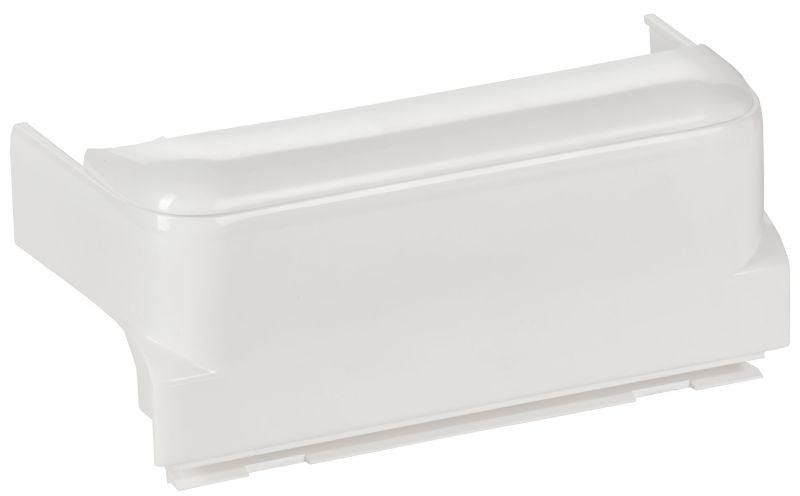

Отвод плоский для односекционных кабель-каналов DLP 50х105 - ширина профиля 105 Leg 010740 Legrand

Отвод Т-образный 50х105 для кабель-канала шириной 105 мм DLP - элемент системы кабель-каналов Legrand и IEK, предназначенный для организации Т-образного ответвления проводов при сохранении целостности канала и степени защиты IP40. Артикулы 10740 и 010740 подходят для монтажа в промышленных и офисных условиях.

Назначение и область применения

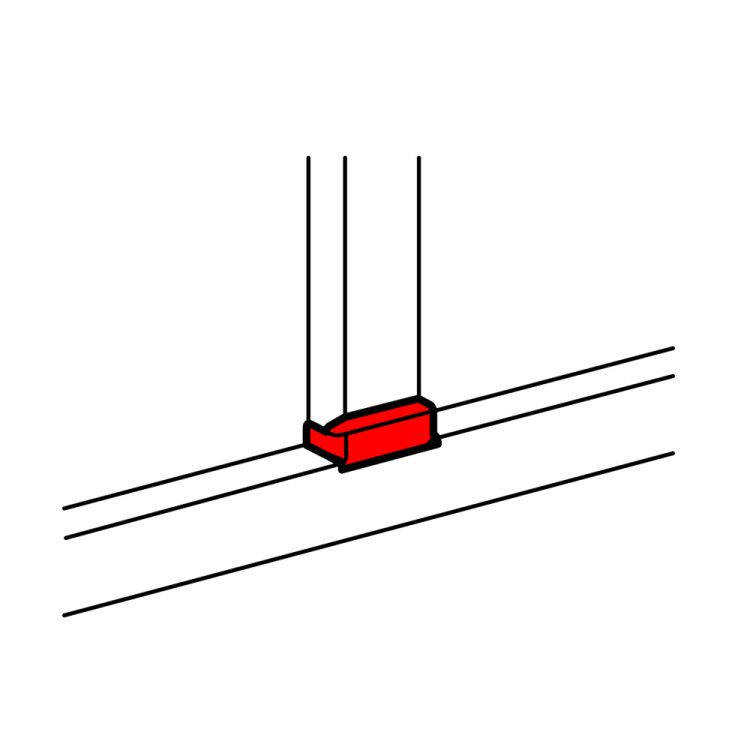

Отвод Т-образный 50х105 для кабель-канала шириной 105 мм DLP используется для создания перпендикулярного ответвления от основного кабель-канала. Он позволяет изменить направление трассы без разрезания или демонтажа основной линии. Подходит для прокладки силовых и слаботочных кабелей в помещениях с невысокими требованиями к защите от воды и пыли - например, в офисах, административных зданиях, производственных цехах с контролируемой средой.

Технические характеристики

• Тип: T-образный отвод для кабель-канала
• Ширина основного канала: 105 мм
• Ширина ответвления: 105 мм
• Ширина верхней части и крышки: 65 мм
• Материал: пластик, без галогенов
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет: чисто-белый
• Крышка: одна, фиксируется методом перекрывающего наложения
• Симметричность: да - можно использовать в любом направлении
• Покрытие: необработанная поверхность - без антибликового или декоративного покрытия
• Наличие соединителя: да - встроенная система защёлкивания

Совместимость и монтаж

Отвод Т-образный 50х105 для кабель-канала шириной 105 мм DLP совместим с кабель-каналами Legrand и IEK серии DLP шириной 105 мм. Установка выполняется без инструментов: отвод просто защёлкивается на торец основного канала. Крышка плотно перекрывает место стыка, обеспечивая эстетичный вид и предотвращая выпадение проводов. Для монтажа необходимо точно выровнять края канала - отклонение более 2–3 мм может затруднить защёлкивание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных систем. Степень защиты IP40 исключает доступ твердых объектов диаметром более 1 мм, что снижает риск попадания инструментов или пылевых частиц внутрь канала. Отсутствие галогенов в материале повышает безопасность при возможном нагреве - при возгорании не выделяются токсичные газы.

Преимущества

• Простая установка - не требует сверления, клея или крепежа
• Сохраняет целостность трассы и внешний вид системы
• Симметричная форма позволяет использовать отвод в любую сторону
• Белый цвет легко сочетается с большинством интерьеров и панелями
• Закрывает следы реза, делая монтаж аккуратным даже после доработки каналов

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги
• Не рекомендуется для мест с высокой механической нагрузкой - удары или давление могут деформировать пластиковую конструкцию
• Подходит только для кабель-каналов ширины 105 мм; несовместим с другими размерами (например, 50 мм или 80 мм)
• Не заменяет распределительную коробку - внутри отвода нельзя выполнять соединения проводов

Примеры использования

• Отвод от основного горизонтального канала к стеновой панели управления
• Разветвление трассы к группе розеток в офисе
• Обход препятствий (дверных проёмов, балок) путём изменения направления трассы
• Монтаж в производственных участках с постоянными технологическими линиями

Практические советы

• Перед монтажом проверьте, чтобы края основного канала были ровно срезаны - неровности мешают защёлкиванию
• Если требуется размещение большого количества кабелей, убедитесь, что суммарный диаметр жил не превышает 70% свободного объёма отвода
• Не используйте отвод в качестве опоры - он не рассчитан на механическую нагрузку
• При необходимости модификации (например, подключение к другому типу канала) используйте переходники, а не самодельные решения
• Артикулы 10740 и 010740 - один и тот же продукт; различие лишь в формате номера у разных поставщиков
