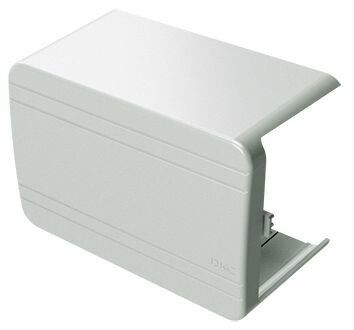

Угол плоский Т-образный 100x60 NTAN IN-Liner - 01761 ДКС

Тройник/отвод для кабель-канала 100х60 Т-образный от бренда DKC (ДКС), артикул 01761, предназначен для создания ответвлений в кабельной трассе системы In-liner Classic. Этот элемент обеспечивает надежное и аккуратное изменение направления проводки без необходимости резки основного канала.

Назначение и область применения

Тройник/отвод для кабель-канала 100х60 Т-образный используется для организации ответвлений в прямой кабельной трассе - например, когда необходимо завести кабели в стену, к шкафу управления или к устройству, расположенному перпендикулярно основному каналу. Подходит для систем с одним отсеком и четырьмя входными точками. Элемент идеально сочетается с другими компонентами серии In-liner Classic и применяется в офисах, жилых помещениях, административных зданиях и на объектах с невысокими механическими нагрузками.

Технические характеристики

• Форма: Т-образный отвод с равномерными плечами
• Габариты: ширина ответвления 100 мм, глубина 60 мм
• Материал: ПВХ - прочный, ударостойкий пластик без галогенов
• Цвет: чисто-белый (RAL 9016)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Количество вводов: 4 (три стороны Т-образника + одна базовая)
• Количество отсеков: один - одиночная кабельная дорожка
• Климатическое исполнение: УХЛ4 - температур от −25C до +40C и повышенной влажности
• Тип крепления: защелка - фиксация осуществляется без инструментов
• Крышка: одна, вставляется внутрь корпуса
• Перфорация: наличие подготовленных мест для высверливания отверстий под выводы кабелей
• Защитная пленка: да - сохраняет внешний вид при хранении и перевозке

Совместимость и монтаж

Этот тройник совместим исключительно с кабель-каналами серии In-liner Classic того же размера - 100×60 мм. Монтаж выполняется просто: основание фиксируется к поверхности саморезами через перфорацию, затем крышка вставляется внутрь корпуса и защелкивается. Для подключения кабелей можно легко просверлить отверстия в заранее намеченных местах. Не требует специальных инструментов, кроме сверла и отвертки.

Безопасность и стандарты

Изделие соответствует нормам безопасности для электроустановок внутри помещений. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Класс защиты IP40 допускает использование только во внутренних условиях - не предназначено для открытых площадок, сырых помещений или мест с возможностью попадания жидкости.

Преимущества

• Симметричная форма - удобство монтажа в любом направлении
• Запатентованная система защелки - быстрая сборка и демонтаж без потери формы
• Подготовленная перфорация - экономия времени при прокладке кабелей
• Высокая химическая стойкость материала - не деформируется под воздействием моющих средств
• Аксессуар полностью встроен в ассортимент In-liner Classic - гарантия совпадения всех деталей

Ограничения применения

• Не использовать вне помещений - степень защиты IP40 не защищает от влаги
• Не применять там, где есть риск механических ударов или давления выше 50 Н - материал ПВХ не рассчитан на серьезные нагрузки
• Не рекомендуется для многожильных кабелей крупнее 8–10 мм в диаметре - ограничен объем одного отсека
• Не совместим с кабель-каналами других серий или брендов даже при аналогичном размере - отличаются замки и посадочные места

Примеры использования

• Отвод кабелей от главной трассы к распределительному щиту на стене
• Прохождение проводки вокруг оконного проема или радиатора
• Обустройство точки питания для компьютера или светильника в офисе
• Создание ответвления к видеокамере или терморегулятору в квартире

Практические советы

• Перед монтажом удалите защитную пленку - она затрудняет адгезию клеевых составов, если требуется дополнительная фixация
• Проверьте посадочный диаметр основного канала перед покупкой - он должен точно соответствовать 100×60 мм
• При использовании нескольких тройников в одной трассе соблюдайте минимальный интервал между ними - не менее 30 см, чтобы избежать перегрузки конструкции
• Для более плотной фиксации используйте саморезы в двух крайних отверстиях перфорации - этого достаточно для стационарной установки
• Не забудьте проверить соответствие цвета - RAL 9016 хорошо сочетается с большинством интерьеров, но может контрастить с декоративными поверхностями
