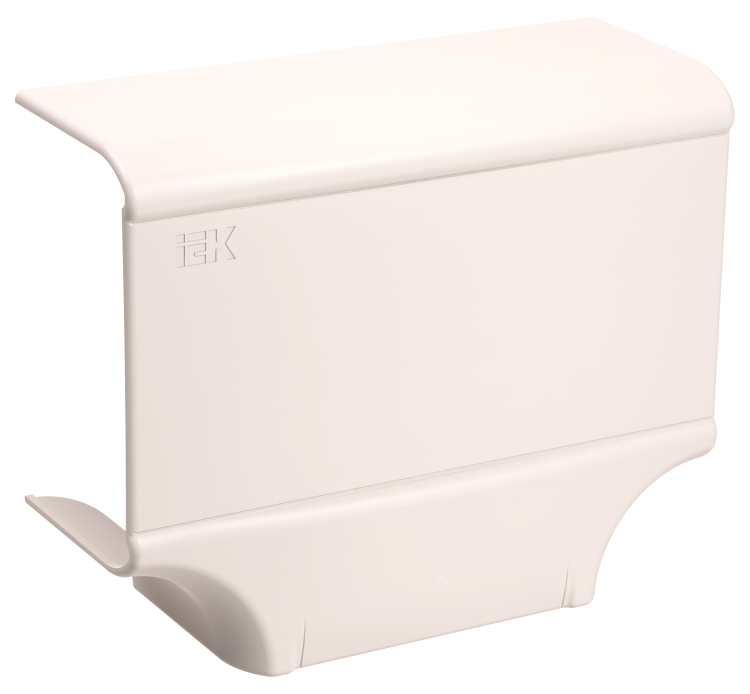

Угол Т-образный для кабель-канала 100х60 Праймер | CKK-40D-T-100-060-K01 IEK

Угол Т-образный для кабель-канала 100х60 от IEK (ИЭК) в серии PRIMER предназначен для организации перехода между основным и ответвляющимся кабель-каналом, обеспечивая аккуратное и защищённое соединение проводов в местах разветвления. Артикул ckk-40d-t-100-060-k01 совместим с кабель-каналами той же габаритной серии.

Назначение и область применения

Угол Т-образный для кабель-канала 100х60 используется при электромонтажных работах для создания Т-образного ответвления в системе кабель-каналов. Он позволяет изменить направление трассы под углом 90°, сохранив целостность защиты кабелей и обеспечив доступ к проводникам при необходимости обслуживания. Применяется в офисах, жилых зданиях, промышленных объектах и на производстве там, где требуется укладка нескольких групп кабелей в одной трассе.

Технические характеристики

• Тип изделия: Т-переход
• Габариты основного канала: 100×60 мм
• Ширина ответвления: 100 мм
• Материал: поливинилхлорид (PVC) - устойчив к механическим нагрузкам, не горюч, химически стойкий
• Цвет: чисто-белый
• Исполнение: комплект из основания и крышки
• Способ фиксации крышки: перекрывающее наложение - надёжное закрывание без дополнительных креплений
• Симметричность: да - одинаковое расположение ответвлений слева/справа
• Наличие соединителя: да - внутренние замки обеспечивают плотное соединение с каналами
• Покрытие поверхности: необработанное - матовая поверхность без покраски
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол Т-образный для кабель-канала 100х60 совместим с кабель-каналами серии PRIMER того же размера (100×60 мм). Устанавливается путём вставки основания в торец основного канала и последующего накладывания крышки. Соединители внутри детали автоматически фиксируются с боковыми стенками канала - дополнительные крепежи не требуются. Для монтажа используются стандартные саморезы или клеевые составы, подходящие для PVC. Крышку легко открывать для проверки или добавления кабелей - она не требует демонтажа всего участка.

Безопасность и стандарты

Изделие изготовлено из самозатухающего PVC, соответствует требованиям ТУ 2291-001-1436938-2008. Обеспечивает электроизоляцию и предотвращает распространение пламени. Подходит для использования в помещениях с нормальной влажностью и температурой от –15C до +40C. Не рекомендуется для открытых площадок или агрессивных сред (например, химических цехов).

Преимущества

• Симметричная форма позволяет использовать угол как для левого, так и для правого ответвления - снижает потребность в запасе разных моделей
• Запатентованная система соединителей гарантирует герметичность и прочность стыка без проседания крышки
• Чисто-белый цвет хорошо сочетается с большинством интерьеров и не выгорает под искусственным освещением
• Легко монтируется даже без специальных инструментов - подходит для быстрого ремонта или доработки трасс

Ограничения применения

• Не предназначена для внешней установки - материал не устойчив к длительному воздействию УФ-лучей и экстремальным температурам ниже –20C
• Не подходит для силовых кабелей с высокой тепловой нагрузкой (более 70C в рабочем режиме)
• Не допускается использование в условиях постоянного контакта с маслами, растворителями или щелочами
• Не является элементом для поворотов под другими углами - только T-образное ответвление

Примеры использования

• Подключение распределительных коробок к основному кабель-каналу в офисном помещении
• Разводка питания к нескольким станкам от одного магистрального канала на производстве
• Обустройство точек подключения светильников вдоль потолочного кабель-канала
• Монтаж системы управления в многоквартирном доме с множеством ответвлений к розеткам и выключателям

Практические советы

• Перед монтажом убедитесь, что внутренний проход кабель-канала 100×60 мм точно совпадает с габаритами угла - не используйте с изделиями других серий
• При прокладке большого количества кабелей в ответвлении оставьте свободный объём - не заполняйте более 40% сечения
• Для удобства сборки начинайте с фиксации основания, затем равномерно накладывайте крышку, начиная с центра
• Если требуется повышенная герметичность, можно применить силиконовый герметик по шву крышки - но не внутри канала
• Артикул ckk-40d-t-100-060-k01 - единственный вариант этого типа в серии PRIMER; другие размеры требуют другого артикула
