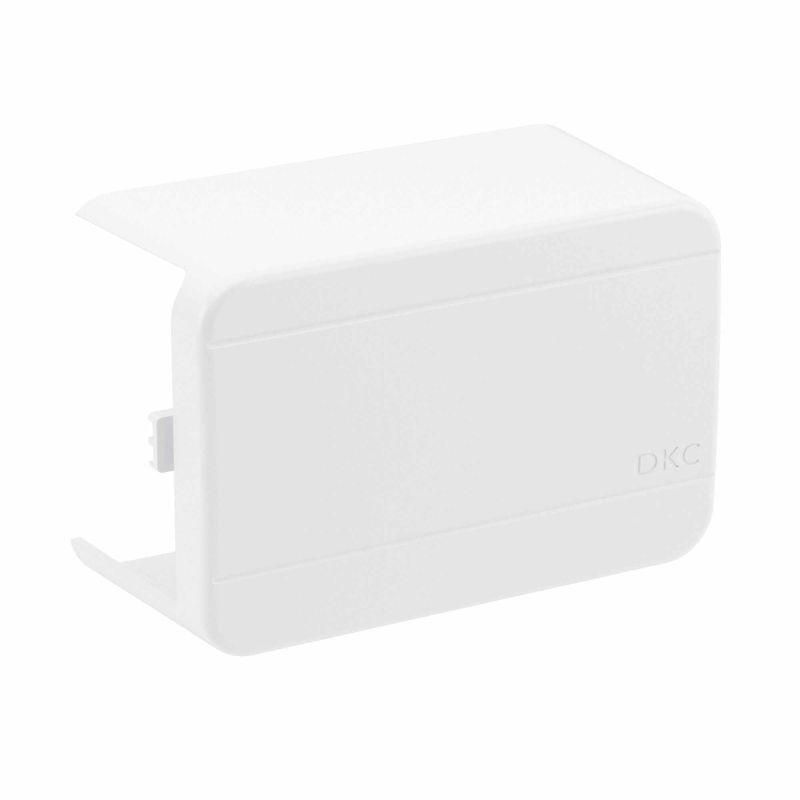

Тройник/отвод NTAN 100x60 (розница, 1 шт в пакете) - 01761R ДКС

Тройник/отвод NTAN 100x60 от бренда DKC (ДКС) - элемент системы кабель-каналов In-liner Classic, предназначенный для создания T-образного отвода от основной трассы 100×60 мм. Артикул 01761r обеспечивает надежное соединение без необходимости доработки, что ускоряет монтаж и снижает риск повреждений кабелей.

Назначение и область применения

Тройник/отвод NTAN 100x60 используется для организации ответвления кабель-канала в виде буквы «Т». Подходит для прокладки силовых и слаботочных сетей в помещениях с невысокими механическими нагрузками - офисах, жилых зонах, административных корпусах. Применяется в системах In-liner Classic совместно с прямыми участками того же размера.

Технические характеристики

• Размер основной трубы: 100 × 60 мм
• Ширина ответвления: 100 мм
• Материал: Поливинилхлорид (ПВХ)
• Цвет: Чисто-белый
• Исполнение: Комплект из основания и крышки
• Симметричность: Да - отвод расположен центрированно, позволяет равномерно распределить нагрузку
• Способ установки крышки: Вставка внутрь основания - обеспечивает плотное прилегание без щелей
• Перфорация: Есть - предварительно просверленные отверстия для удобного вырезания проема под ответвление
• Галогены: Отсутствуют - материал безопасен при горении, соответствует экологическим требованиям
• Поверхность: Необработана - без антистатического или защитного покрытия
• Зашита: Наличие заводской плёнки - защищает от царапин до момента монтажа

Совместимость и монтаж

Тройник/отвод NTAN 100x60 совместим исключительно с кабель-каналами серии In-liner Classic размером 100×60 мм. Установка выполняется в два этапа:

1. Укладывается основание на поверхность, фиксируется саморезами через перфорацию.
2. После прокладки кабелей вставляется крышка - она плотно защелкивается внутри основания без дополнительных креплений.

Для формирования отвода необходимо аккуратно удалить часть стенки основания по перфорированным линиям перед укладкой проводов. Размер отверстия под ответвление уже рассчитан - не требует замера.

Безопасность и стандарты

Материал ПВХ без галогенов снижает выделение токсичных веществ при нагреве. Соответствует нормам безопасности для внутренней прокладки кабелей в сухих помещениях. Не предназначен для открытого монтажа на улице или в условиях повышенной влажности.

Преимущества

• Стандартная форма и размер - гарантируют точную совместимость с другими элементами серии In-liner Classic
• Предперфорированная стенка - экономит время на разметке и сверлении
• Симметричная конструкция - позволяет использовать отвод в любом направлении без изменения ориентации
• Легкий вес и простая сборка - снижают трудозатраты при монтаже
• Белый цвет - легко сочетается с интерьерными решениями, маскируется под потолочные или стеновые поверхности

Ограничения применения

• Не применяется вне серии In-liner Classic - несовместим с аналогами других брендов или серий
• Не рекомендован для внешнего монтажа - ПВХ теряет прочность при температуре ниже –15C и выше +45C
• Не предназначен для высоконагруженных сред - например, промышленных цехов с постоянным воздействием ударных нагрузок
• Отсутствие защиты поверхности - требует осторожного обращения во время хранения и транспортировки

Примеры использования

• Отвод кабеля от главной трассы к розетке на стене
• Подключение контроллера или распределительной коробки в офисном помещении
• Обход препятствия (батарея, труба) путём формирования T-образного перехода
• Прокладка сети Ethernet или CCTV в учебных классах и медицинских кабинетах

Практические советы

• Перед монтажом проверьте, чтобы все комплектующие были из одной серии - In-liner Classic. Разница в толщине стенок даже 0,5 мм может нарушить герметичность.
• Вырезайте отверстие под ответвление после укладки кабелей - так меньше шансов повредить изоляцию.
• Не используйте мощные инструменты для резки - достаточно канцелярского ножа по перфорационным меткам.
• Если требуется более прочное крепление - дополнительно закрепите крышку клеем на основе ПВА (не растворители!).
• Храните в оригинальной упаковке - защитная плёнка сохраняет внешний вид и предотвращает деформацию.
