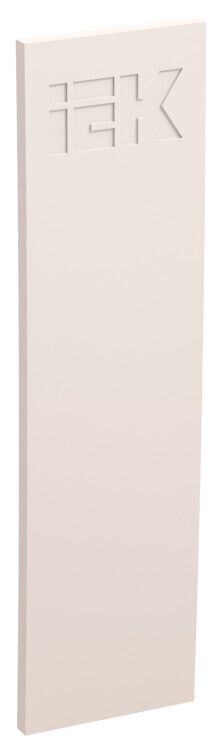

Соединитель на стык лицевой для кабель-каналов 100х40 мм - CKK-40D-SL75-K01 IEK

Соединитель на стык лицевой для кабель-каналов и крышек 75 мм от IEK (ИЭК), артикул ckk-40d-sl75-k01, предназначен для герметичного и аккуратного соединения крышек кабель-каналов серии PRIMER. Он обеспечивает ровный внешний вид стыка без зазоров, упрощает сборку и сохраняет целостность системы при монтаже в помещениях с высокими требованиями к эстетике.

Назначение и область применения

Соединитель на стык лицевой для кабель-каналов и крышек 75 мм используется исключительно для соединения крышек кабель-каналов серии PRIMER. Он не заменяет основной корпус канала и не применяется для соединения самих каналов - только для декорирования и фиксации верхних элементов. Подходит для внутренней установки в офисах, жилых домах, школах и других объектах, где важен чистый визуальный результат. Применяется в рамках электромонтажных работ при прокладке слаботочных и силовых кабелей в открытой проводке.

Технические характеристики

• Тип изделия: Соединение на стык лицевой
• Ширина: 100 мм - соответствует ширине кабель-каналов серии PRIMER 100×40 и 100×60
• Глубина: 40 мм - совместим с крышками глубиной до 40 мм
• Материал: Полистирол - прочный, некоррозирующий пластик, устойчивый к механическим нагрузкам
• Цвет: Чисто-белый - сочетается с белыми крышками и корпусами серии PRIMER
• Тип крепления: Защёлкивание - монтируется без инструментов, просто щёлкается на место
• Нормативный документ: ТУ 2291-001-1436938-2008
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной обработки

Совместимость и монтаж

Соединитель на стык лицевой для кабель-каналов и крышек 75 мм совместим только с крышками кабель-каналов серии PRIMER типоразмеров 100×40 и 100×60. Не подходит для моделей других серий или производителей. Для монтажа необходимо:

• Закрыть крышки кабель-канала так, чтобы между ними образовался ровный стык
• Поднести соединитель сверху, выровнять по краям
• Аккуратно надавить до характерного щелчка - защёлки фиксируют деталь

Не требуется использование шурупов, клея или инструментов. После установки соединитель плотно прилегает, не выпадает и не расшатывается при нормальных условиях эксплуатации.

Преимущества

• Обеспечивает бесшовный внешний вид стыка крышек - улучшает эстетику проводки
• Монтаж без инструментов - экономит время при сборке
• Высокая точность геометрии - гарантирует плотное прилегание даже при небольших перепадах поверхностей
• Стандартная цветовая гамма - легко комбинируется с другими элементами серии PRIMER
• Удобство хранения и транспортировки - компактный формат, не занимает много места

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на УФ-излучение и экстремальные температуры
• Не работает с кабель-каналами других серий или брендов - даже при одинаковой ширине 100 мм
• Не рекомендуется использовать там, где возможны ударные нагрузки или частые вибрации - защёлки могут повредиться
• Не подходит для защиты от воды или пыли - не имеет IP-класса и не создаёт герметичную среду
• Не следует применять в качестве опоры или несущего элемента - только декоративно-фиксирующая функция

Примеры использования

• Соединение двух участков кабель-канала 100×40 вдоль стены в офисном помещении
• Формирование ровного перехода между крышками на потолочном кабель-канале в учебном классе
• Завершение стыка в месте изменения направления трассы, когда крышка заканчивается и начинается новая секция
• Декорирование стыка в квартире при прокладке сетевых кабелей через комнату

Практические советы

• Перед установкой проверьте, что крышки кабель-канала установлены точно в одной плоскости - иначе соединитель будет торчать или не защёлкиваться
• Если стык длиннее одного соединителя - используйте несколько элементов с минимальным перекрытием (не более 5–10 мм)
• Не пытайтесь переустановить соединитель после фиксации - защёлки могут сломаться
• Храните в сухом месте, избегайте воздействия прямого солнца - полистирол может стать хрупким при длительном нагреве
• При заказе убедитесь, что выбран именно артикул ckk-40d-sl75-k01 - другие номера могут не подходить к серии PRIMER
