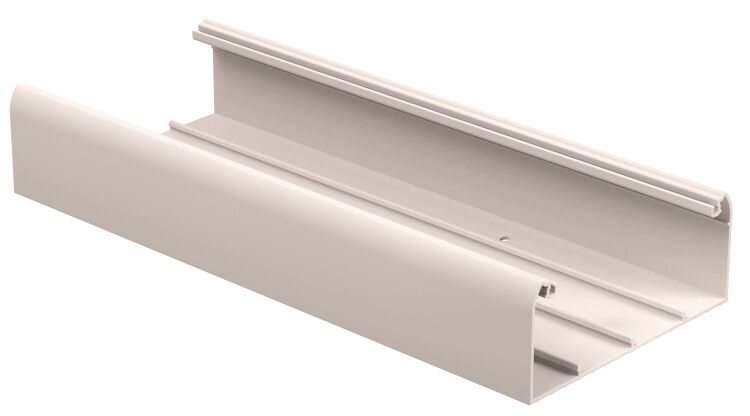

Основание для кабель-канала парапет. 150х60 ПРАЙМЕР IEK - CKK40-150-060-1-K01

Кабель-канал парапетный 150×60 пластик основание от IEK (ИЭК), артикул ckk40-150-060-1-k01, предназначен для прокладки силовых и слаботочных кабелей в помещениях с высокой плотностью коммуникаций. Это базовый элемент системы кабель-каналов PRIMER, который позволяет организовать упорядоченную трассу с возможностью последующей комплектации крышками и перегородками.

Назначение и область применения

Кабель-канал парапетный 150×60 пластик основание применяется в электромонтажных работах для скрытой или открытой прокладки кабелей в зонах с ограниченным доступом - например, вдоль стен, под потолком, на парапетах или в технических коридорах. Подходит для объектов жилой, офисной и промышленной застройки. Благодаря наличию перфорации и возможности установки перегородок, основание можно использовать как для одиночных трасс, так и для многоканальных систем с разделением типов проводов.

Технические характеристики

• Материал: ПВХ - устойчив к коррозии, химически инертен, не выделяет токсичных веществ при нагреве
• Габариты: 150 × 60 мм - внешние размеры, полезное сечение 7800 мм2
• Конструкция: прямоугольная, симметричная, с тремя внутренними перегородками
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет: белый (RAL 9010)
• Длина: 2 метра на отрезок
• Перфорация: да, с шагом 250 мм, отверстия Ø 6,5 мм - для крепления дюбелями или саморезами
• Температурный режим монтажа: от -15C до +60C
• Пожаробезопасность: материал не распространяет горение
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Основание совместимо исключительно с комплектующими серии PRIMER:

• Крышка одинарная: CKK-40D-KR125-K01 - для создания закрытой магистрали без установки электроустановочных изделий
• Крышки двойные: CKK-40D-KR75-K01 - две половинки, позволяют открывать канал с обоих боков
• Несущая перегородка: CKK-40D-NP-150-060-K01 - фиксируется внутри канала, создаёт три отдельных канала по 50 мм каждый
• Для установки модульных устройств 45×45 мм требуются:
  • Рамка и суппорт универсальный на 2 модуля (CKK-40D-RSU4-060-K01)
  • Или на 4/6 модулей (CKK-40D-RSU6-060-K01)

Монтаж осуществляется через перфорацию: сверление отверстий в стене, фиксация дюбелями или анкерными болтами. Крепить рекомендуется каждые 50–70 см. Защитная плёнка с основания снимается перед монтажом.

Безопасность и стандарты

Кабель-канал парапетный 150×60 пластик основание изготовлен из самозатухающего ПВХ, соответствует требованиям ТУ 2291-001-1436938-2008. Применяется в помещениях с нормальной влажностью и температурой. Не предназначен для наружной установки, в сырых средах или местах с риском механического повреждения. IP40 обеспечивает безопасную работу в условиях, где исключена попадание жидкости.

Преимущества

• Три перегородки позволяют разделять кабели по функциям: питание, управление, связь - снижает помехи и упрощает обслуживание
• Симметричная форма и одинаковые стороны обеспечивают гибкую ориентацию при монтаже
• Высокая прочность материала и возможность установки до трёх перегородок делают систему надёжной даже при большой нагрузке
• Фиксация через перфорацию - удобна для крепления на любые поверхности: бетон, кирпич, металл
• Срок службы 25 лет - экономия на замене и ремонте

Ограничения применения

• Не предназначены для наружной эксплуатации - не защищены от осадков и УФ-излучения
• IP40 не допускает контакта с водой - нельзя применять в ванных, цехах с мойкой, подвале с постоянной сыростью
• Для установки электроустановочных изделий обязательна комплектация специальными рамками и суппортами - основание само по себе не несёт нагрузку от оборудования
• Запрещено использование в местах с температурой ниже -15C - материал становится хрупким
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой (например, мощные токопроводящие шины)

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях на заводах
• Организация распределения питания и сигнализации в офисных зданиях
• Монтаж слаботочных сетей (LAN, CCTV, телефония) вдоль потолка в учебных классах
• Обустройство трасс в технических этажах с множеством кабелей - разделение на группы по перегородкам
• Альтернатива металлическому кабель-каналу там, где важна коррозионная стойкость и легкий вес

Практические советы

• Перед монтажом проверьте соответствие глубины канала (60 мм) ширине монтажной ниши для рамок - требуется минимум 60 мм свободного пространства
• Если используете перегородки - устанавливайте их до прокладки кабелей, чтобы не повредить изоляцию
• При использовании двух крышек - убедитесь, что они правильно соединены с перегородкой, иначе возникнет люфт
• Не затягивайте крепления слишком сильно - ПВХ легко деформируется
• Для длинных участков (>5 м) предусмотрите компенсационные зазоры - ПВХ имеет коэффициент термического расширения
• При необходимости резки - используйте ножовку по металлу с мелким зубом, после чего зачистите края
