Кабель-канал 150х65 L2000 пластик бел. ИЭК Leg 010433 Legrand

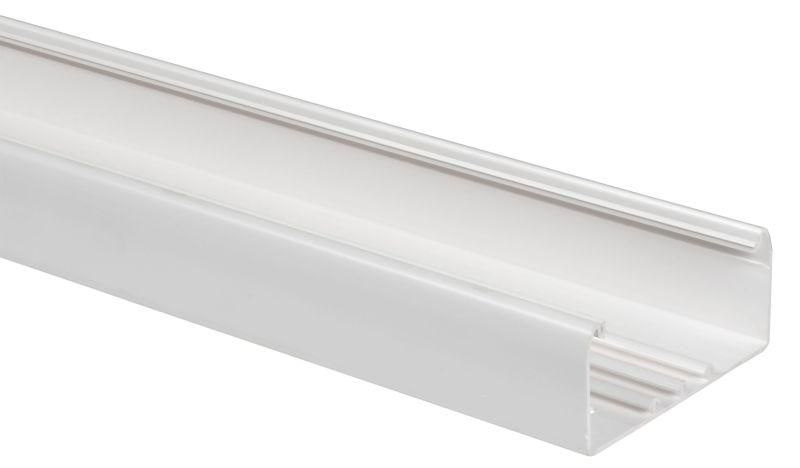

Кабель-канал 150х65 белый без крышки (артикулы 010433 и 10433) от Legrand и IEK - это жесткий ПВХ-профиль для упорядоченной прокладки кабелей и монтажа электроустановочных элементов. Без крышки, он предназначен для последующего закрывания специальной крышкой (арт. 010521), что обеспечивает гибкую сборку и доступ к проводам.

Назначение и область применения

Кабель-канал 150х65 белый без крышки используется для внутренней прокладки силовых, слаботочных и телекоммуникационных кабелей. Подходит для размещения модульных устройств стандарта 45×45 мм - например, розеток, выключателей, распределительных коробок. Применяется в офисах, жилых домах, производственных помещениях, где требуется скрытая, но легко обслуживаемая проводка. Благодаря открытой форме, профиль удобен для предварительного монтажа перед укладкой кабелей и фиксацией крышки.

Технические характеристики

• Габариты: 150 × 65 мм - внешние размеры профиля;
• Полезное сечение: 8200 мм2 - свободный объем для прокладки кабелей;
• Материал: Поливинилхлорид (ПВХ) - самозатухающий, устойчив к УФ, химически стойкий;
• Длина: 2 метра (стандартная);
• Цвет: Чисто-белый, RAL 9003 - совместим с интерьерными решениями;
• Конструкция: прямоугольная, симметричная, с перфорированной задней стенкой;
• Количество перегородок: три - позволяют разделять группы кабелей (например, питание и связь);
• Количество направляющих: три - обеспечивают точную фиксацию крышки;
• Монтажная перфорация: есть - позволяет крепить к стене саморезами или дюбелями;
• Покрытие: необработанная поверхность - не требует дополнительной подготовки;
• Защитная пленка: да - защищает от царапин при транспортировке и монтаже.

Совместимость и монтаж

Кабель-канал 150х65 белый без крышки совместим с крышкой артикула 010521 - она фиксируется методом перекрывающего наложения, плотно прилегает и не выпадает. Профиль можно крепить на любые вертикальные или горизонтальные поверхности: бетон, кирпич, ГКЛ, металл. Для крепления используйте саморезы или дюбели через перфорированные отверстия на задней стенке. Расстояние между точками крепления рекомендуется 60–80 см. Перегородки внутри канала позволяют изолировать разные типы кабелей - например, силовые от сетевых. Крышка не вставляется, а накладывается сверху - это исключает риск повреждения при монтаже кабелей.

Преимущества

• Высокая вместимость (8200 мм2) - позволяет уложить до 10–15 кабелей среднего сечения;
• Три перегородки - снижают помехи между группами кабелей и упрощают организацию проводки;
• Перфорированная задняя стенка - улучшает теплоотвод и упрощает крепление;
• Симметричная форма - одинаково удобна для монтажа в любом положении;
• ПВХ материал - не поддерживает горение, безопасен в помещении;
• Удобство замены: крышка открывается без демонтажа всего канала.

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и прямого UV-излучения;
• Не подходит для мест с постоянным механическим воздействием (например, на полу или в зонах движения тележек);
• Требует обязательного использования крышки (арт. 010521) для соответствия нормам безопасности;
• Не рассчитана на высокотемпературные среды - рабочая температура до +40C;
• Не применяется в взрывоопасных зонах - не сертифицирован для АЗС, химпроизводств.

Примеры использования

• Прокладка кабелей питания и Ethernet в офисном помещении - кабели разделяются перегородками;
• Монтаж розеток и выключателей 45×45 мм вдоль стены - профиль служит основой для установки;
• Обустройство коммутационных шкафов в квартире - канал фиксируется рядом с щитком для вывода кабелей;
• Аксессуары для систем умного дома - скрытая прокладка проводов от датчиков и контроллеров.

Практические советы

• Перед монтажом удалите защитную плёнку - её нельзя оставлять после установки;
• Измерьте посадочные места под крышки - они должны точно совпадать с направляющими профиля;
• При использовании нескольких профилей под углом - делайте срезы под 45° для герметичных соединений;
• Не перегружайте сечение - превышение 8200 мм2 снижает теплоотвод и увеличивает риск перегрева;
• Для длинных трасс используйте переходники и уголки - они совместимы с этой серией DLP;
• Кабель-канал 150х65 белый без крышки лучше заказывать сразу с крышкой (арт. 010521) - так вы избежите задержек при сборке.
