Короб с направляющими | 01789 DKC TA-GN 200х60 ДКС

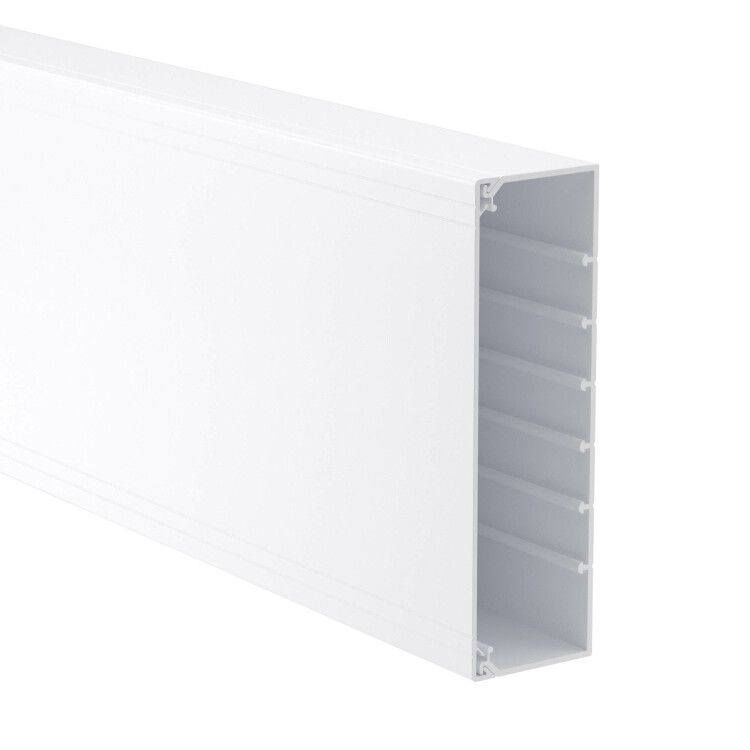

Кабель-канал DKC In-liner Classic 01789 - это пластиковый канал 200×60 мм с встроенными направляющими и крышкой, предназначенный для упорядоченной прокладки нескольких групп кабелей в одном корпусе. Подходит для монтажа на стенах в офисах, жилых помещениях и промышленных зонах с невысокой механической нагрузкой.

Назначение и область применения

Кабель-канал DKC In-liner Classic 01789 предназначен для скрытой или открытой прокладки силовых, слаботочных и коммуникационных кабелей в одной системе. Благодаря шести встроенным направляющим внутри канала можно легко установить до шести разделительных перегородок - это позволяет разделять кабели по назначению: например, питание, Ethernet, телефония, видеонаблюдение. Удобен для монтажа в офисах, квартирах, учебных заведениях, административных зданиях. Не рекомендуется для использования вне помещений или в местах с постоянным воздействием воды, высоких температур или агрессивных химических сред.

Технические характеристики

• Габариты: 200 мм (ширина) × 60 мм (высота)
• Полезное сечение: 10 532 мм2 - достаточно для прокладки множества кабелей
• Материал: ПВХ - устойчив к износу, не выгорает на свету
• Цвет: Чисто-белый - хорошо сочетается с интерьерами
• Напряжение пробоя: более 2500 В - обеспечивает безопасную изоляцию при случайном контакте
• Пожаробезопасность: материал не распространяет горение
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40C до +40C, в помещениях с нормальной влажностью
• Ударопрочность: уровень 6 - выдерживает обычные бытовые и профессиональные удары при монтаже
• Конструкция: прямоугольная, с гладкой задней стенкой
• Покрытие: без специального покрытия - поверхность матовая, не требует дополнительной обработки
• Наличие защитной пленки: да - предохраняет от царапин при транспортировке и монтаже

Совместимость и монтаж

Кабель-канал DKC In-liner Classic 01789 оснащен встроенными направляющими, которые позволяют вставлять и фиксировать разделители без дополнительных креплений. Крышка крепится методом защелкивания - её можно легко снимать и надевать без инструментов. Монтаж осуществляется на ровные поверхности: бетон, кирпич, дерево, металл. На задней стенке есть перфорация для саморезов или дюбелей - шаг отверстий соответствует стандартному расстоянию между крепежами. Соединители в комплекте - обеспечивают герметичный переход между секциями. Нельзя использовать для скрытой прокладки в стенах без возможности последующего обслуживания - канал предназначен для открытого монтажа.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал ПВХ не поддерживает горение. Напряжение пробоя выше 2500 В гарантирует электроизоляцию даже при случайном контакте с проводниками. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150 для работы в закрытых помещениях с умеренным климатом. Защитная пленка снижает риск повреждения поверхности при транспортировке и сборке.

Преимущества

• Встроенные направляющие исключают необходимость сверления или клея для установки разделителей
• Фиксация крышки защелкой - быстрый доступ к кабелям без демонтажа всего канала
• Высокая вместимость (более 10 000 мм2) - позволяет уложить много кабелей в одном канале
• Стандартные размеры совместимы с другими элементами серии In-liner Classic
• Белый цвет маскирует канал в интерьере, не бросается в глаза
• Наличие перфорации - удобство крепления на любую поверхность

Ограничения применения

• Не предназначен для наружного монтажа - не защищён от UV-излучения и атмосферных осадков
• Не допускается использование в помещениях с температурой ниже −40C или выше +40C
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой (например, мощные нагревательные линии)
• Запрещено применять в качестве несущей конструкции - нельзя вешать на него оборудование
• Не следует использовать в средах с постоянным воздействием растворителей, кислот или щелочей

Примеры использования

• Офис: прокладка сетевых кабелей, USB-проводов, питания мониторов и принтеров в одном канале с разделителями
• Жилое помещение: организация кабелей TV, интернет, зарядных устройств вдоль потолка или стены
• Образовательные учреждения: монтаж кабелей для проекторов, компьютеров, аудиосистем в классах
• Магазины и торговые точки: скрытая прокладка кабелей POS-систем, камер наблюдения, освещения

Практические советы

• Перед монтажом удалите защитную пленку - она может оставить следы, если останется слишком долго
• При использовании разделителей начинайте с центральных направляющих - так легче добиться симметрии
• Не перегружайте канал: суммарный диаметр всех кабелей не должен превышать 70–80% от полезного сечения
• При соединении двух участков используйте комплектные соединители - они сохраняют целостность защиты и внешний вид
• Для длинных трасс делайте запас на изгибы - не сгибайте канал острым углом, он может треснуть
• Проверьте посадочный диаметр крепежа: отверстия в задней стенке рассчитаны под стандартные дюбели 6 мм
