Суппорт 6мод. Mosaic для кабель-канала DLP с крышкой 65мм ИЭК Leg 010956 Legrand

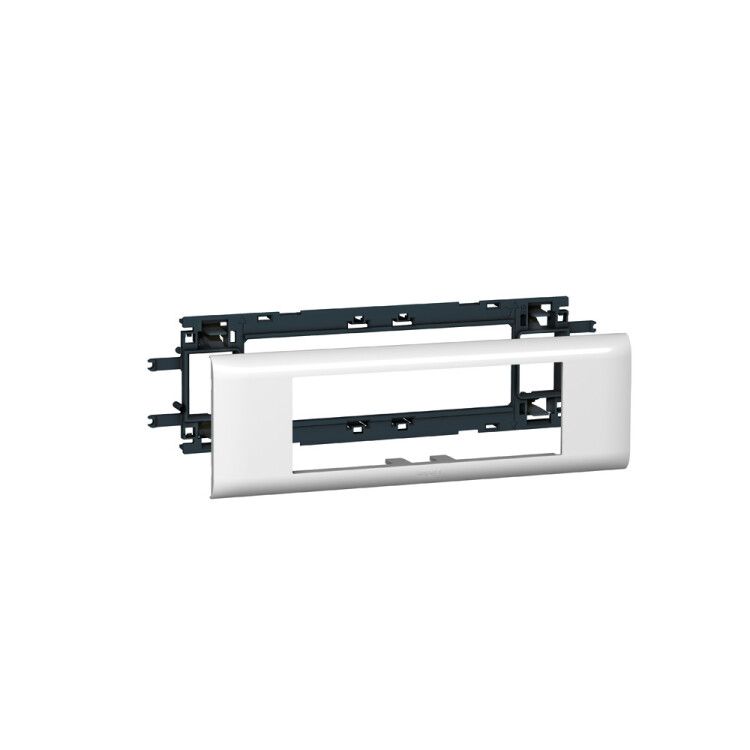

Суппорт Mosaic на 6 модулей для кабель-канала DLP с крышкой 65 мм - это встраиваемая рамка для установки шести электроустановочных модулей (розеток, выключателей, интерфейсов) внутри кабель-канала DLP. Подходит для скрытого монтажа в офисах, жилых помещениях и промышленных объектах. Артикул 010956 соответствует сериям Legrand Mosaic и IEK DLP.

Назначение и область применения

Суппорт Mosaic на 6 модулей для кабель-канала DLP с крышкой 65 мм предназначен для фиксации шести стандартных модулей размером 45×45 мм внутри кабель-канала DLP. Он позволяет устанавливать комбинации из розеток, телефонных портов, сетевых разъёмов, выключателей или других устройств стандарта 45×45. Применяется там, где требуется аккуратный и защищённый монтаж проводки без вскрытия стен - например, в офисах, квартирах, на производстве, в зонах с временной или мобильной распределительной системой.

Технические характеристики

• Количество постов: 6
• Количество модулей: 6
• Ширина крышки: 65 мм
• Высота монтажа: 9,9 мм
• Материал: ПВХ (без галогенов)
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Ударопрочность: IK07 - выдерживает удар энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Цвет: белый
• Поверхность: блестящая, необработанная
• Способ монтажа: скрытый, встраиваемый
• Расположение при монтаже: горизонтальное
• Диаметр просверленного отверстия: 0 мм - не требует сверления

Совместимость и монтаж

Суппорт Mosaic на 6 модулей для кабель-канала DLP с крышкой 65 мм совместим с кабель-каналами DLP следующих размеров основания: 35×80 мм, 50×80 мм, 50×105 мм, 50×150 мм, 65×150 мм. Крепление происходит путём защёлкивания на боковой стенке канала - никаких болтов или саморезов не требуется. Монтаж выполняется после прокладки кабелей и перед установкой самих модулей. Убедитесь, что внутренняя ширина канала точно соответствует 65 мм - иначе защёлки не будут плотно фиксироваться.

Безопасность и стандарты

Изделие изготовлено из галоген-free ПВХ - при возгорании не выделяет токсичных газов. Соответствует требованиям безопасности для помещений с повышенными нормами экологической чистоты. Степень защиты IP40 обеспечивает безопасную работу в условиях пыли и случайного контакта с инструментами, но не рассчитана на влажные среды. IK07 гарантирует механическую прочность против бытовых ударов - например, при случайном задевании рукой или инструментом.

Преимущества

• Не требует сверления - монтируется без повреждения кабель-канала
• Фиксируется надёжно благодаря механизму защёлкивания
• Поддерживает любые сочетания из шести модулей 45×45 мм
• Белый цвет гармонирует со стандартными крышками DLP
• Экономит время при сборке - все элементы компактно собраны в одном узле

Ограничения применения

• Не используется в условиях постоянной влаги, сырости или на улице - IP40 недостаточен для таких сред
• Не совместим с кабель-каналами другой ширины - только 65 мм
• Не подходит для установки крупногабаритных модулей (например, автоматических выключателей или УЗО большого формата)
• Не рекомендован для мест с частыми механическими нагрузками выше IK07 - например, на производственных участках с тяжёлым оборудованием

Примеры использования

• Установка трёх силовых розеток + три USB-порта в офисном кабель-канале
• Монтаж шести RJ45-розеток для сети LAN в серверной комнате
• Комбинированная панель: два выключателя света + четыре розетки в жилой зоне
• Временная распределительная система на стройплощадке с возможностью демонтажа

Практические советы

• Перед монтажом проверьте внутреннюю ширину кабель-канала - она должна быть точно 65 мм, иначе суппорт не защёлкнется
• Укладывайте кабели в канал до установки суппорта - потом доступ будет ограничен
• Не используйте суппорт в качестве опоры для тяжёлых устройств - он служит только для фиксации модулей
• При необходимости замены одного модуля - достаточно открыть крышку, не снимая весь суппорт
• Артикул 010956 совпадает между Legrand и IEK - можно использовать взаимозаменяемо, если форма и размеры одинаковы
