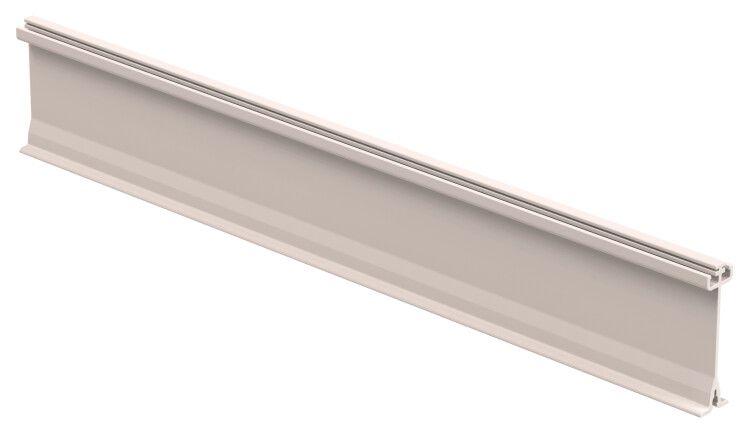

Перегородка разделительная для кабель-канала 150х60 ПРАЙМЕР (дл.2м) ИЭК CKK-40D-NP-150-060-K01 IEK

Несущая перегородка разделительная для кабель-канала 150х60 длина 2000 мм от IEK (ИЭК) в серии PRIMER предназначена для внутрикоробочного разделения проводов и обеспечивает возможность одновременной прокладки силовых и слаботочных цепей в одном канале. Артикул ckk-40d-np-150-060-k01 совместим с крышками и монтажными рамками серии PRIMER.

Назначение и область применения

Несущая перегородка разделительная для кабель-канала 150х60 длина 2000 мм используется в электромонтажных работах для создания изолированных зон внутри кабель-канала. Она позволяет безопасно разделять силовые кабели от слаботочных (например, Ethernet, телефония, сигнализация) и организовать место под установку модульных устройств. Применяется в жилых, офисных и промышленных объектах при укладке проводки в стены или потолки.

Технические характеристики

• Высота перегородки: 60 мм - соответствует глубине кабель-канала серии PRIMER
• Длина: 2000 мм - один отрезок, легко режется при необходимости
• Ширина монтажной ниши: 60 мм - позволяет установить рамки суппортов для модульных элементов
• Материал: ПВХ - устойчив к влаге, химически инертен, не горит
• Цвет: белый - сочетается с корпусами кабель-каналов серии PRIMER
• Тип крепления: вставляемый в фиксаторы - не требует клея или саморезов
• Наличие крышки: да - перегородка рассчитана на установку двух крышек сверху
• Нормативный документ: ТУ 2291-001-1436938-2009

Совместимость и монтаж

Несущая перегородка разделительная для кабель-канала 150х60 длина 2000 мм устанавливается исключительно в базовый профиль кабель-канала серии PRIMER 150x60. Перегородка вставляется в предварительно подготовленные фиксаторы на дне канала - защелкивается без инструментов. После установки перегородки можно монтировать две крышки: одна над каждой половиной канала. Для крепления модульных устройств используются специальные рамки:

• CKK-40D-RSU4-060-K01 - для 4 модулей (2 поста 45×45 мм)
• CKK-40D-RSU6-060-K01 - для 6 модулей (3 поста 45×45 мм)
• CKK-40D-KR75-K01 - крышка для одной стороны канала

Не используйте перегородку с другими сериями кабель-каналов - габариты и система фиксации отличаются.

Преимущества

• Обеспечивает физическую и электрическую изоляцию между типами кабелей - снижает помехи и повышает безопасность
• Поддерживает компактную сборку - два уровня проводки в одном канале вместо двух отдельных
• Удобство монтажа - вставка без инструментов, быстрая замена при переделке
• Стабильность конструкции - прочный ПВХ выдерживает нагрузку от крышек и установленных модулей
• Совместимость с системой PRIMER - все элементы взаимозаменяемы и стандартизированы

Ограничения применения

• Не применяется вне системы PRIMER - несовместима с кабель-каналами других производителей или серий
• Не предназначена для открытой прокладки без крышек - без верхних элементов теряет механическую устойчивость
• Не рекомендуется использовать в условиях постоянного воздействия температур выше +60 C - материал ПВХ деформируется
• Запрещено применять в качестве несущего элемента для тяжелого оборудования - только для распределения проводов и легких модулей

Примеры использования

• В квартире: разделение сети 220 В и кабеля HDMI/сети в стенном кабель-канале
• В офисе: организация питания компьютеров и LAN-кабелей в одном коробе под плинтусом
• На производстве: прокладка управления станком и датчиков в одном трассе с сохранением защиты от помех
• В распределительных щитах: временная изоляция входящих и выходящих кабелей до окончательной коммутации

Практические советы

• Перед монтажом проверьте, что дно кабель-канала имеет фиксаторы - без них перегородка не удержится
• При резке отрезка до нужной длины используйте ножовку по металлу или пластиковую пилу - край должен быть ровным
• Если планируете монтаж 4–6 модулей, заранее выберите подходящую рамку (RSU4 или RSU6) - они не взаимозаменяемы
• Не затягивайте саморезы в рамки слишком сильно - ПВХ может растреснуть
• При использовании в сырых помещениях убедитесь, что крышки плотно закрыты - перегородка не увеличивает степень защиты IP
