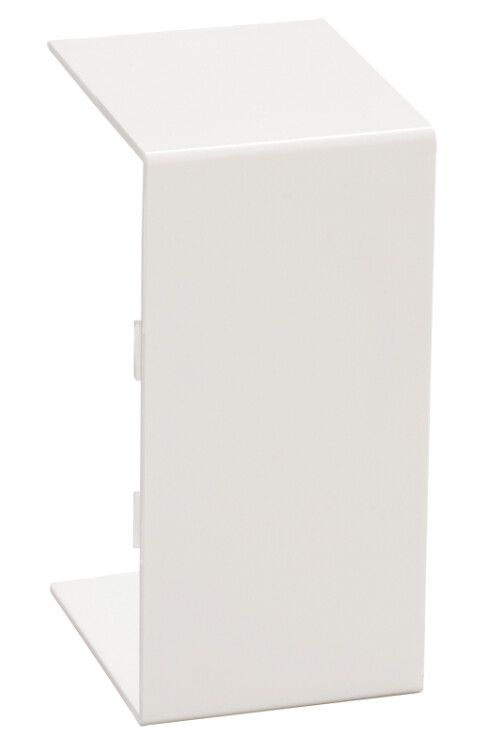

Соединитель на стык 100х40 КМС ELECOR (уп.2шт) IEK CKMP10D-S-100-040-K01

Соединитель на стык IEK (ИЭК) артикул ckmp10d-s-100-040-k01 предназначен для герметичного и аккуратного соединения кабель-каналов серии ELECOR при электромонтажных работах. Комплект из двух элементов обеспечивает надёжную стыковку каналов 100×40 мм, сохраняя целостность проводки и внешний вид монтажа.

Назначение и область применения

Соединитель на стык IEK ckmp10d-s-100-040-k01 используется для соединения двух участков кабель-канала одного размера - 100×40 мм - в местах поворотов, удлинений или пересечений трасс. Применяется в закрытых помещениях при прокладке силовых и слаботочных кабелей. Подходит для офисов, производственных цехов, жилых зданий и других объектов, где важна чистота и безопасность электропроводки.

Технические характеристики

• Материал: поливинилхлорид (PVC) - устойчив к механическим нагрузкам и химическим воздействиям
• Габариты: 100×40 мм - точно соответствует внутренним размерам кабель-каналов серии ELECOR
• Температурный режим эксплуатации: от –15 C до +60 C - подходит для большинства помещений, включая неотапливаемые
• Срок службы: 25 лет - долговечность за счёт стабильной структуры PVC
• Цвет: чисто-белый - сочетается с белыми кабель-каналами ELECOR и ECOLINE
• Покрытие: отсутствует - поверхность матовая, без лакового или глянцевого слоя
• Нормативный документ: ТУ 2291-001-1436938-2008 - соответствие требованиям российского стандарта

Совместимость и монтаж

Соединитель на стык IEK ckmp10d-s-100-040-k01 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE того же сечения - 100×40 мм. Устанавливается путём плотного вставления в торец канала; фиксация происходит за счёт точного подбора размеров и упругости материала. Для сборки не требуются инструменты, клей или крепеж. Обязательно проверьте, что края канала ровные - искривление может затруднить установку.

Преимущества

• Комплект из двух элементов позволяет соединять два канала в любом направлении - продольном или угловом
• PVC-материал не выгорает на свету и не теряет цвет при длительной эксплуатации
• Не требует дополнительной защиты - сам материал обеспечивает достаточную прочность и изоляцию
• Легко демонтируется при необходимости замены или модификации трассы

Ограничения применения

• Не предназначена для открытой прокладки на улице - не имеет IP-защиты и не рассчитана на осадки
• Не рекомендуется использовать в условиях температуры ниже –15 C - материал становится хрупким
• Не совместим с кабель-каналами других серий, даже если размер совпадает - различаются толщина стенок и форма креплений
• Не применяется в средах с высокой концентрацией растворителей, масел или агрессивных химикатов

Примеры использования

• Соединение горизонтальных участков кабель-канала вдоль потолка в офисе
• Переход между вертикальным и горизонтальным каналом возле распределительного щита
• Удлинение трассы при изменении маршрута прокладки в производственном цеху
• Формирование ответвлений в системе управления освещением в многоквартирном доме

Практические советы

• Перед монтажом удалите с торцов канала заусенцы - они мешают плотному соединению
• Если требуется соединение под углом, используйте уголки серии ELECOR, а не этот соединитель
• При прокладке длинных трасс с несколькими стыками - планируйте расположение соединителей так, чтобы они попали в зоны доступа для обслуживания
• Не используйте силу при установке - если деталь не встаёт легко, проверьте размеры канала и наличие деформаций
• Храните в сухом месте при температуре выше 0 C - низкая температура снижает эластичность PVC
