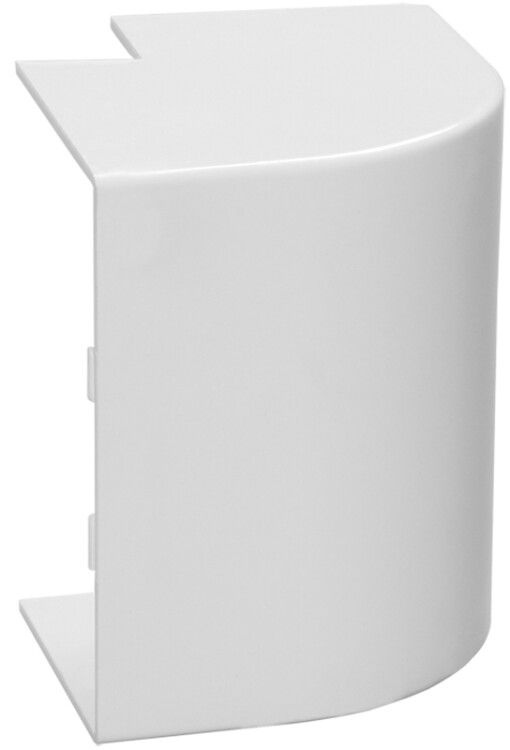

Внешний вертикальный угол КМН 100х40 (2 шт./комп.) | CKMP10D-N-100-040-K01 IEK

Угол внешний вертикальный КМН 100х40 (2 шт./комплект) от IEK предназначен для защиты и аккуратного оформления внешних углов при соединении кабель-каналов серии ELECOR. Комплект из двух элементов обеспечивает надежную фиксацию и эстетичный вид трассы в местах поворота под 90 градусов.

Назначение и область применения

Угол внешний вертикальный КМН 100х40 используется в электромонтажных работах для оформления внешних углов кабель-каналов. Он защищает провода и кабели от механических воздействий, маскирует стыки между каналами и улучшает внешний вид трассы. Подходит для внутренней прокладки в помещениях с нормальными условиями эксплуатации - офисах, жилых зданиях, производственных цехах.

Технические характеристики

• Тип изделия: угол внешний
• Угол изгиба: 90°
• Габариты: 100×40 мм (высота × глубина канала)
• Материал: полистирол - прочный, легкий пластик с хорошей химической стойкостью
• Цвет: белый
• Температурный диапазон: от -15C до +60C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Тип крепления: защелкивание - монтаж без инструментов
• Исполнение: фиксированное - не регулируется после установки
• Покрытие: отсутствует - поверхность матовая, без лака или краски
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол совместим с кабель-каналами серии ELECOR и ECOLINE от IEK. Размеры 100×40 мм соответствуют стандартным профилям этих серий. Устанавливается путём защелкивания на край кабель-канала - достаточно плотно прижать угол к торцу канала до характерного щелчка. Для точной сборки рекомендуется предварительно проверить соответствие внутреннего профиля канала и угла. Не требует сверления, саморезов или клея.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полистирола, что снижает риск распространения пламени. Соответствует требованиям ТУ 2291-001-1436938-2008. Не содержит токсичных веществ, безопасен для использования внутри помещений.

Преимущества

• Легкий вес - удобен при транспортировке и монтаже
• Застёжка типа “клипса” позволяет смонтировать угол без инструментов
• Стандартная форма и цвет обеспечивают единый стиль всей трассы
• Высокая долговечность - срок службы 25 лет при температурном режиме до +60C
• Не требует обслуживания - не ржавеет, не выцветает, не деформируется при нормальных условиях

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже -15C
• Не подходит для высоких нагрузок - не рассчитана на механическое давление или удары
• Не применяется в средах с агрессивными химическими веществами - например, в химических цехах или лабораториях
• Не совместим с кабель-каналами других серий, кроме ELECOR и ECOLINE - из-за отличий в форме замка

Примеры использования

• Обрамление внешнего угла при переходе кабель-канала от потолка к стене
• Формирование поворота трассы в распределительном щите
• Оформление углов в офисных помещениях при прокладке сетевых и силовых кабелей
• Сборка многоуровневых систем кабель-каналов в учебных заведениях и медицинских учреждениях

Практические советы

• Перед монтажом убедитесь, что кабель-канал имеет точно такие же размеры - 100×40 мм. Несоответствие даже на 1–2 мм может помешать защелкиванию.
• Если угол плохо фиксируется - проверьте, нет ли заусенец или деформаций на краях канала. Аккуратно удалите их ножом или наждаком.
• Не используйте угол в качестве опоры для тяжелых кабелей - он служит только для оформления угла, а не для несущей функции.
• При необходимости замены - легко демонтируется: просто оттяните угол вниз, пока защелки не освободятся.
• Комплект из двух элементов - один для каждой стороны угла. Не забудьте использовать оба, чтобы сохранить симметрию и целостность трассы.
