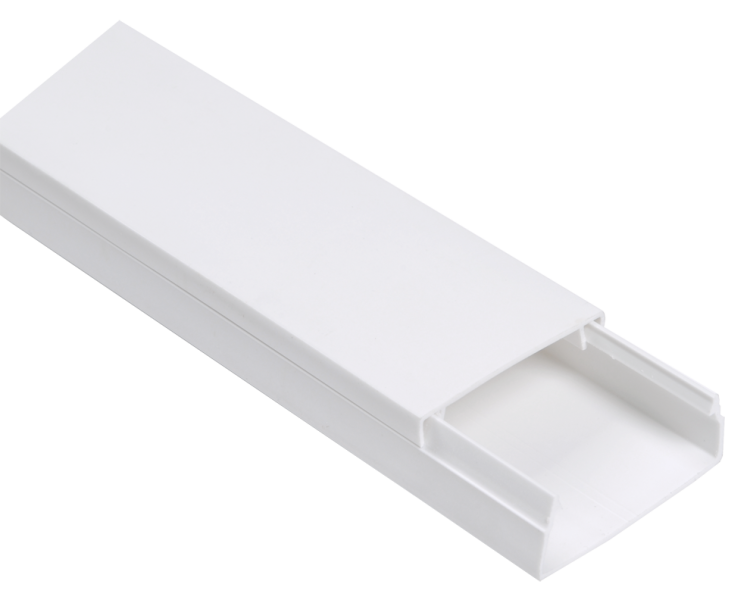

Кабель-канал 100х40 L2000 пластик ЭЛЕКОР IEK CKK10-100-040-1-K01

Кабель-канал 100х40 пластик белый (8 м) от IEK (ИЭК) серии ELECOR предназначен для открытой прокладки кабелей в помещениях с минимальными требованиями к защите от внешних воздействий. Этот кабель-канал обеспечивает организованную, безопасную и эстетичную маршрутизацию проводов, а также позволяет устанавливать в него электроустановочные изделия через подъёмные коробки КМКУ.

Назначение и область применения

Кабель-канал 100х40 пластик белый (8 м) используется в рамках электромонтажных работ для прокладки силовых, слаботочных и коммуникационных кабелей внутри зданий. Подходит для офисов, жилых помещений, административных и общественных объектов. Благодаря съемной крышке и перфорированному основанию, он удобен для модернизации и обслуживания сетей. Может применяться совместно с подъёмными коробками КМКУ для монтажа выключателей, розеток и других устройств прямо в канале.

Технические характеристики

• Габариты: 100×40 мм - внутреннее пространство позволяет разместить значительное количество кабелей;
• Полезное сечение: 3474 мм2 - достаточное для групповой прокладки кабелей без перегрузки;
• Длина: 8 метров - состоит из четырёх отрезков по 2 метра каждый, соединяемых двойным замком;
• Материал: ПВХ, не поддерживающий горение (класс FV(ПВ)0 по ГОСТ 28779-90);
• Огнестойкость: да - материал не распространяет пламя;
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды - подходит только для сухих помещений;
• Цвет: чисто-белый - гармонирует с интерьерами, легко окрашивается при необходимости;
• Температурный режим монтажа: от –15 C до +60 C - допускает работу в неотапливаемых помещениях зимой;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Крепление: перфорация с шагом 200 мм по всему основанию - возможность фиксации саморезами или дюбелями;
• Крышка: съемная - обеспечивает быстрый доступ к кабелям без демонтажа всего канала;
• Перегородки: отсутствуют - канал однокамерный, подходит для смешанной прокладки кабелей;
• Нормативный документ: ТУ 2291-001-1436938-2008.

Совместимость и монтаж

Кабель-канал 100х40 пластик белый (8 м) совместим с компонентами серии ELECOR: углы, тройники, заглушки и подъёмные коробки КМКУ. Для монтажа используйте саморезы или дюбели через перфорацию. Укладка кабелей выполняется после закрепления основания, затем надевается крышка - она фиксируется двойным замком, что исключает её случайное открывание. Отрезки длиной 2 м соединяются между собой без дополнительных элементов - достаточно плотного вставления друг в друга.

Безопасность и стандарты

Материал ПВХ соответствует классу FV(ПВ)0 по ГОСТ 28779-90 - не поддерживает горение и не выделяет токсичных газов при нагреве. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц, но не защищает от влаги - поэтому использование вне помещений или во влажных зонах (ванна, кухня, подвал) запрещено. Продукция сертифицирована по ТУ 2291-001-1436938-2008.

Преимущества

• Высокая вместимость - 3474 мм2 позволяют прокладывать несколько кабелей одного сечения или смешивать типы (силовые, Ethernet, TV);
• Легкий вес и простота монтажа - не требует специнструмента, крепится даже вручную;
• Съемная крышка - упрощает диагностику, ремонт и расширение сети;
• Огнестойкость - снижает риск возгорания при аварийном перегреве кабелей;
• Долговечность - срок службы 25 лет при нормальных условиях;
• Аesthetic вид - белый цвет не бросается в глаза, хорошо сочетается с потолками и стенами.

Ограничения применения

• Не применяется на улице, в сырых помещениях, в банях, душевых - степень защиты IP40 не предусматривает защиту от влаги;
• Запрещена прокладка в местах с постоянным контактом с химически активными веществами (например, растворители, масла) - ПВХ может деформироваться;
• Не рекомендуется использовать там, где есть риск ударных нагрузок - например, в проходах с тяжелым оборудованием;
• Не подходит для прокладки высоковольтных кабелей выше 1000 В без согласования с проектом - требуется проверка тепловых нагрузок;
• При температуре ниже –15 C материал становится хрупким - монтаж в холодное время года требует осторожности.

Примеры использования

• Прокладка кабелей питания и управления в офисных помещениях от щита до рабочих мест;
• Обустройство освещения в учебных классах и медицинских кабинетах;
• Монтаж слаботочных систем (LAN, CCTV, телефония) вдоль потолка или стены;
• Установка розеток и выключателей через подъёмные коробки КМКУ прямо в канале - экономия времени на штробление;
• Реконструкция старой проводки без вскрытия стен - особенно актуально в исторических зданиях.

Практические советы

• Перед монтажом рассчитайте суммарное сечение всех кабелей - не превышайте 60–70% от полезного сечения (3474 мм2), чтобы избежать перегрева;
• При использовании в длинных участках (более 5 м) предусмотрите компенсационные зазоры - ПВХ расширяется при нагреве;
• Фиксируйте кабель-канал 100х40 пластик белый (8 м) через каждые 60–80 см - перфорация с шагом 200 мм позволяет делать более частую фиксацию для повышенной жесткости;
• При работе в холодную погоду (ближе к –15 C) согрейте детали в помещении перед установкой - это предотвратит растрескивание;
• Для лучшей герметизации стыков между отрезками можно использовать термостойкий силикон - хотя это не обязательно, так как замок уже герметичен по дизайну.
