Кабель-канал 100х40 L2000 пластик ECOLINE IEK CKK11-100-040-1-K01

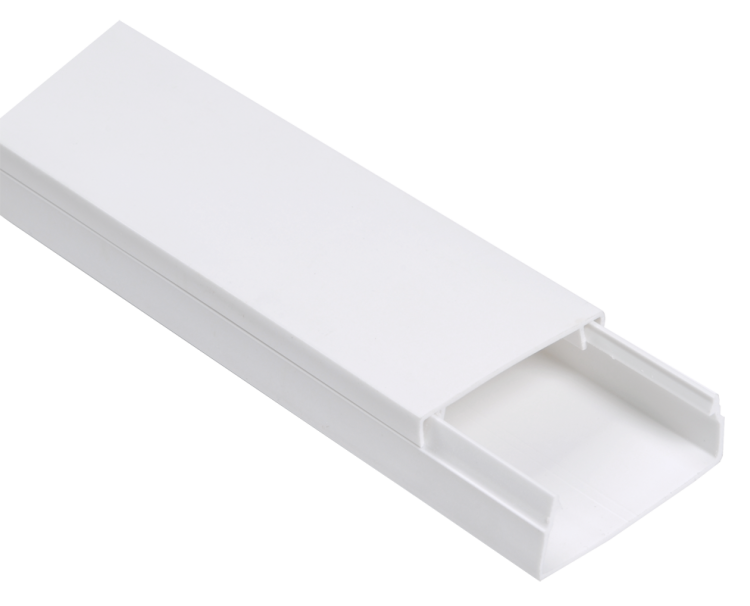

Кабель-канал 100х40 пластик белый 8 м от IEK (ИЭК), артикул ckk11-100-040-1-k01, предназначен для открытой прокладки кабелей в помещениях с минимальными рисками механических воздействий. Этот элемент из серии ECOLINE обеспечивает упорядоченную организацию проводки, защищает жилы от внешних факторов и позволяет легко монтировать коробки для розеток и выключателей.

Назначение и область применения

Кабель-канал 100х40 пластик белый 8 м используется в электромонтажных работах для прокладки силовых, слаботочных и коммуникационных кабелей внутри зданий. Подходит для офисов, жилых помещений, школ, больниц и других объектов, где важна эстетика и доступ к проводке. Благодаря возможности установки подъемных коробок типа КМКУ, он идеально сочетается с монтажом электроустановочных изделий - розеток, выключателей, распределительных коробок.

Технические характеристики

• Габариты: 100×40 мм - ширина и высота канала, обеспечивают полезное сечение 4000 мм2 для размещения множества кабелей;
• Материал: ПВХ - прочный, химически стойкий, не выделяет токсичных веществ при нагреве;
• Степень защиты IP40: предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды - применяется только в сухих помещениях;
• Пожаробезопасность: материал не распространяет горение, соответствует классу FV(ПВ)0 по ГОСТ 28779-90;
• Огнестойкость: да - при возгорании не поддерживает пламя;
• Срок службы: до 25 лет при соблюдении условий эксплуатации;
• Температурный режим монтажа: от –15 C до +60 C - можно устанавливать в неотапливаемых помещениях зимой;
• Цвет: чисто-белый - хорошо сочетается с интерьерами, маскирует проводку;
• Длина: 8 метров - состоит из четырёх отрезков по 2 метра каждый;
• Крепление: перфорация с шагом 200 мм по всему основанию - удобно фиксируется саморезами или дюбелями;
• Крышка: свободная - снимается без инструментов, не имеет замков, что упрощает обслуживание;
• Перегородки: отсутствуют - канал однокамерный, подходит для смешанной прокладки кабелей;
• Покрытие: необработанная поверхность - гладкая, без антистатического или противоскольжения покрытия;
• Нормативный документ: ТУ 2291-001-1436938-2008.

Совместимость и монтаж

Кабель-канал 100х40 пластик белый 8 м совместим со стандартными подъемными коробками КМКУ, которые крепятся прямо к основанию через перфорацию. Для сборки используются отрезки по 2 метра - они стыкуются друг с другом без дополнительных деталей. Крышку надевают после укладки кабелей; она фиксируется трением, поэтому требует осторожности при частом открывании. Установка выполняется на стену или потолок с помощью саморезов 3–4 мм, вставляемых в перфорационные отверстия. Рекомендуется использовать дюбели при монтаже на бетон или кирпич.

Безопасность и стандарты

Материал ПВХ сертифицирован по ГОСТ 28779-90 (класс FV(ПВ)0) и соответствует требованиям ТУ 2291-001-1436938-2008. Продукт не поддерживает горение, не выделяет едких газов при температуре до +60 C. Однако не предназначен для использования во взрывоопасных средах, в сырых помещениях (ванная, баня) или на улице - степень защиты IP40 исключает контакт с жидкостью.

Преимущества

• Высокая вместимость - 4000 мм2 позволяют разместить до 10–15 кабелей малого сечения;
• Легкий вес и простота монтажа - не требуется специальное оборудование;
• Доступ к кабелям без демонтажа - крышка снимается вручную;
• Совместимость с комплектующими серии ECOLINE - все элементы системы (углы, тройники, заглушки) подходят без адаптеров;
• Долгий срок службы - 25 лет при правильном использовании.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в местах постоянного контакта с водой - IP40 не защищает от брызг и конденсата;
• Не рекомендуется применять там, где есть риск ударов или давления - например, в проходах с интенсивным движением людей или техникой;
• Запрещено монтировать рядом с источниками тепла выше +60 C - ПВХ теряет форму при перегреве;
• Свободная крышка не фиксируется - возможен случайный сдвиг при вибрациях или прикосновениях;
• Отсутствие перегородок делает невозможным разделение силовых и слаботочных кабелей внутри одного канала - для этого нужны модели с внутренними перегородками.

Примеры использования

• Прокладка групповой сети освещения и розеток в офисном помещении;
• Монтаж кабелей для систем видеонаблюдения и домашней автоматизации в квартире;
• Обустройство распределительных щитов с выводом кабелей к розеткам и выключателям;
• Аксессуары для модульных коробок КМКУ - кабель-канал служит основой для монтажа устройств управления.

Практические советы

• При расчете длины учтите, что 8-метровый кабель-канал состоит из 4 отрезков по 2 м - заказывайте целые секции, чтобы избежать лишних стыков;
• Перед укладкой кабелей проверьте, что внутренний объем достаточен - заполнение более чем 60% сечения затрудняет дальнейший ремонт;
• Фиксируйте кабель-канал каждые 50–70 см - особенно на длинных участках, чтобы избежать прогиба;
• Для точного расположения используйте уровень - даже небольшой перекос заметен на белом фоне;
• Если нужна герметизация стыков между отрезками - промажьте их силиконовым герметиком, хотя это не предусмотрено конструкцией;
• Выбирайте этот кабель-канал 100х40 пластик белый 8 м от IEK (ИЭК), когда важна цена, скорость монтажа и совместимость с другими элементами серии ECOLINE.
