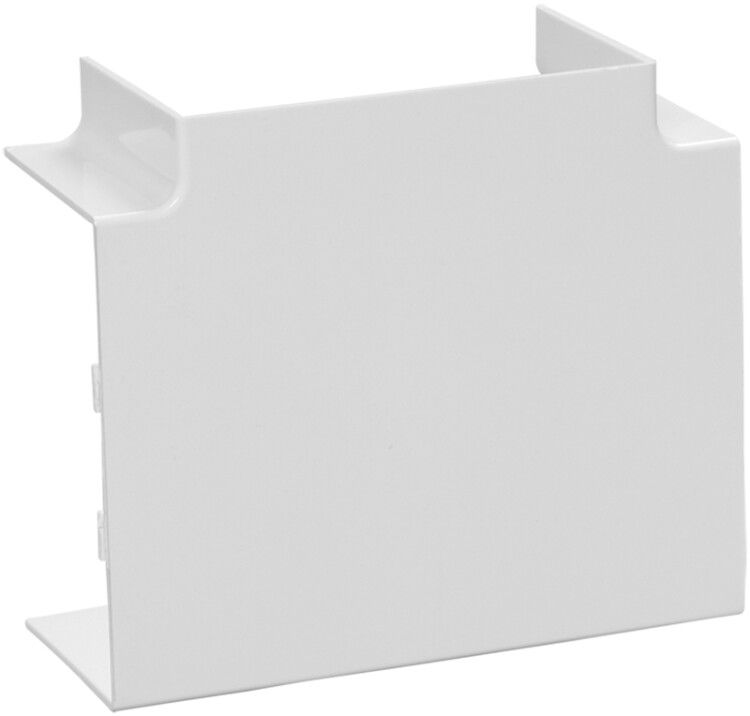

Угол плоский Т-образный 100х40 КМТ ЭЛЕКОР (2шт) - CKMP10D-T-100-040-K01 IEK

Угол Т-образный КМТ 100х40 (2 шт. в комплекте) от IEK предназначен для организации перехода между кабель-каналами под углом 90°, обеспечивая аккуратное ответвление проводов в местах соединений. Этот элемент совместим с сериями ELECOR и ECOLINE, легко монтируется защёлкиванием и подходит для внутренней электромонтажной прокладки в помещениях.

Назначение и область применения

Угол Т-образный КМТ 100х40 используется для создания Т-образных ответвлений в системах кабель-каналов. Он позволяет изменить направление трассы без нарушения целостности канала и сохраняет внешний вид монтажа - особенно важен там, где требуется эстетика: офисы, школы, жилые здания. Подходит для укладки силовых и слаботочных кабелей внутри помещений.

Технические характеристики

• Габариты: 100×40 мм - высота боковой части 100 мм, ширина основания 40 мм;
• Материал: полистирол (пластик), устойчивый к механическим нагрузкам;
• Цвет: белый - соответствует цвету кабель-каналов серии ELECOR;
• Температурный режим эксплуатации: от –15 C до +60 C - допустимо использование в отапливаемых и неотапливаемых помещениях с умеренным климатом;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Тип крепления: защёлкивание под нажимом - фиксация происходит без инструментов;
• Исполнение: нижняя часть - предназначен для установки на горизонтальный канал, формируя вертикальную ветвь;
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного или декоративного слоя;
• Нормативный документ: ТУ 2291-001-1436938-2008.

Совместимость и монтаж

Угол Т-образный КМТ 100х40 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Размеры канала должны точно соответствовать ширине 40 мм. Установка выполняется просто: один край уголка вставляется в открытый канал, второй - плотно защёлкивается под давлением. Для надёжности рекомендуется проверять плотность фиксации после сборки. Не совместим с другими сериями (например, KVT, Schneider Electric) из-за отличий в форме замков и габаритах.

Преимущества

• Не требует крепежа - экономит время при монтаже;
• Легко демонтируется - можно перестроить трассу без повреждения канала;
• Стандартная форма и цвет обеспечивают единый стиль всей системы;
• Два элемента в комплекте - хватает для одного полноценного Т-соединения;
• Высокая долговечность материала - не деформируется при нормальных условиях.

Ограничения применения

• Не предназначена для наружной установки - материал не выдерживает УФ-лучей и осадков;
• Запрещено использовать в средах с температурой ниже –15 C или выше +60 C - возможна хрупкость или деформация;
• Не подходит для мощных токов свыше 16 А без учёта тепловыделения - сам по себе не является теплоотводящим элементом;
• Не применяется в взрывоопасных зонах - отсутствует защита от искр и повышенной степени защиты IP.

Примеры использования

• Подключение распределительной коробки от основного кабель-канала в офисном помещении;
• Обход препятствий (батарей, труб) в квартире через Т-ответвление;
• Прокладка сигнальных кабелей от видеонаблюдения к центральному щитку;
• Монтаж светильников на потолке с выводом проводов через стену.

Практические советы

• Перед монтажом убедитесь, что кабели в основном канале не перегружены - уголок не увеличивает объём канала;
• При использовании в холодном помещении нагрейте уголок руками перед установкой - пластик станет более гибким;
• Не используйте силовые инструменты для защёлкивания - достаточно пальцев; слишком сильное усилие может сломать замки;
• Если нужен переход другого типа (например, L-угол или тройник), выбирайте аналогичные элементы из серии ELECOR - они гарантированно совместимы с этим изделием;
• Артикул ckmp10d-t-100-040-k01 всегда указывает именно этот комплект из двух единиц - не путайте с одиночными элементами других производителей.
