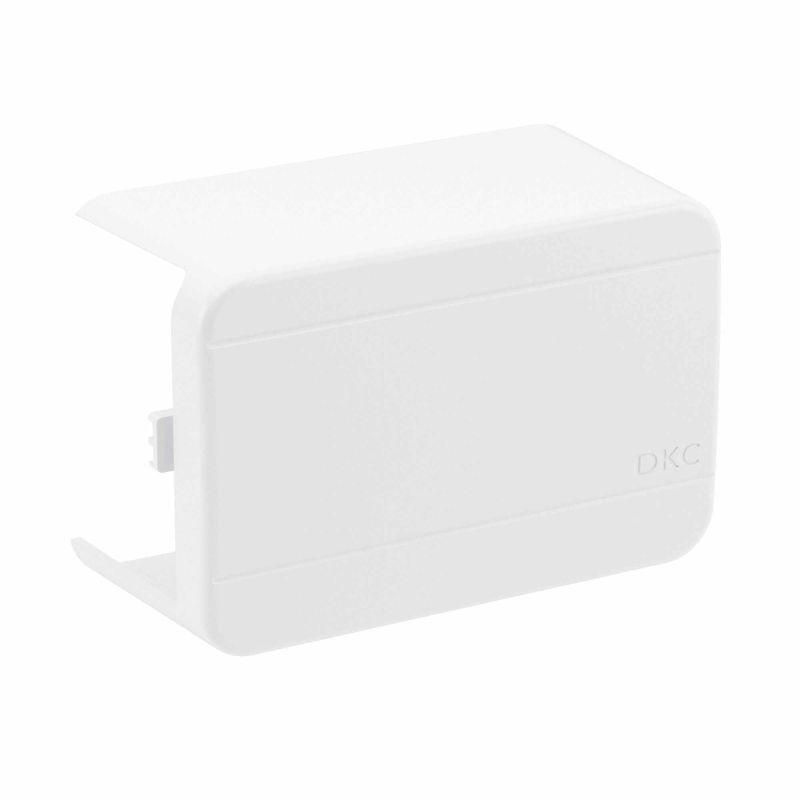

Тройник/отвод NTAN 100x40 (розница, 2 шт в пакете) - 01757R ДКС

Тройник/отвод 100х40 от бренда DKC (Артикул 01757r) предназначен для создания T-образного отвода в кабель-канале серии In-liner Classic. Устройство позволяет легко изменить направление трассы без разрезания основного канала, обеспечивая аккуратную и надежную прокладку проводов в помещениях с высокими требованиями к эстетике.

Назначение и область применения

Тройник/отвод 100х40 используется для организации ответвления кабель-канала от основной прямой трассы. Подходит для прокладки силовых и слаботочных кабелей в офисах, жилых домах, производственных помещениях и на объектах с открытой проводкой. Применяется исключительно внутри помещений, где требуется сохранить целостность основного канала и сделать точечный выход в сторону - например, для подключения розетки, выключателя или распределительной коробки.

Технические характеристики

• Размер основного канала: 100×40 мм
• Ширина ответвления: 100 мм
• Материал корпуса: АБС-пластик (по описанию производителя); внешняя оболочка из ПВХ (по характеристикам)
• Цвет: Чисто-белый
• Конструкция: состоит из основания и крышки - два элемента, которые собираются после укладки кабелей
• Перфорация: наличие предварительно выполненных отверстий для удобного вырезания проема под ответвление
• Защитная плёнка: да - защищает поверхность от царапин до монтажа
• Галогены: отсутствуют - безопасен при горении
• Количество деталей в комплекте: одна единица (основание + крышка - один комплект)

Совместимость и монтаж

Тройник/отвод 100х40 совместим только с кабель-каналами серии In-liner Classic того же размера - 100×40 мм. Не подходит для других серий или каналов другого профиля. Монтаж выполняется путём встраивания: сначала фиксируется основание к стене, затем укладываются кабели, после чего закрывается крышкой. Крышка крепится без инструментов - защёлкивающимся замком. Перфорированные зоны позволяют точно вырезать отверстие нужного размера под ответвление, что снижает риск повреждения кабелей при доработке.

Безопасность и стандарты

Материал не содержит галогенов, что снижает токсичность продуктов горения при возгорании. Соответствует требованиям безопасности для внутренней электромонтажной продукции. Не имеет специальной защиты от воды или пыли - не предназначено для использования во влажных средах или на улице.

Преимущества

• Симметричная форма - можно использовать как для правого, так и для левого отвода
• Удобная система перфорации - позволяет точно настроить место выхода кабеля без лишнего материала
• Легкий вес и простота сборки - экономят время при монтаже
• Чисто-белый цвет - хорошо сочетается со светлыми интерьерами и не требует окраски
• Запирающаяся крышка - обеспечивает плотное прилегание и защиту от случайного открывания

Ограничения применения

• Не применяется вне помещений - отсутствует защита IP
• Подходит только для кабель-каналов серии In-liner Classic 100×40 мм - несовместим с другими брендами или модификациями
• Не рекомендован для нагрузок выше нормативных значений для пластикового канала - максимальная заполненность - до 40% сечения
• Не предназначен для использования в местах с механическими воздействиями - удары, давление, вибрация могут деформировать корпус

Примеры использования

• Отвод к розетке от основной трассы вдоль стены в офисном помещении
• Выход кабеля к выключателю света через тройник в коридоре
• Объединение двух групп кабелей (например, освещение и розетки) в одной точке
• Прокладка сигнальных линий от контроллера к устройству на смежной стене

Практические советы

• Перед монтажом проверьте соответствие размеров: основной канал и тройник должны иметь одинаковое сечение - 100×40 мм
• Используйте ножницы или острые ножи для вырезания отверстия по перфорации - делайте аккуратный контур, чтобы не повредить внутренние ребра жесткости
• Не забудьте удалить защитную плёнку перед установкой крышки - она может помешать герметичному защелкиванию
• При использовании нескольких тройников на одной трассе соблюдайте минимальное расстояние между ними - минимум 30–40 см, чтобы избежать перегрева и затруднений при укладке кабелей
• Эта модель продается по две штуки в розничной упаковке - идеально для проектов с несколькими точками отвода
