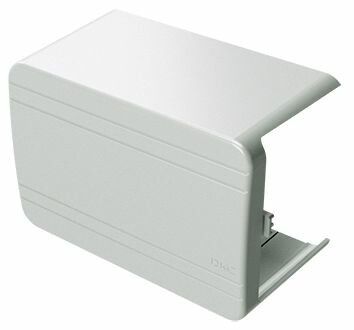

Угол плоский Т-образный 100x40 NTAN IN-Liner - 01757 ДКС

Тройник/отвод для кабель-канала 100х40 Т-образный от бренда DKC (ДКС), артикул 01757, предназначен для создания ответвлений в кабельной трассе на базе канала серии In-liner Classic. Изделие совмещает простую сборку, надежную фиксацию и соответствие стандартам для внутренней прокладки кабелей в офисах и жилых помещениях.

Назначение и область применения

Тройник/отвод для кабель-канала 100х40 Т-образный используется для формирования Т-образных ответвлений в кабельной трассе. Он позволяет выводить кабели из основной линии в сторону - например, к розеткам, выключателям или оборудованию. Подходит для монтажа внутри зданий: в офисах, квартирах, школах, административных помещениях. Применяется исключительно с кабель-каналами серии In-liner Classic того же размера (100×40 мм).

Технические характеристики

• Форма: Т-образный отвод с одним ответвлением
• Габариты: ширина 100 мм, глубина 40 мм
• Материал: ПВХ - устойчив к механическим воздействиям, не выгорает на свету
• Цвет: чисто-белый, RAL 9016 - соответствует стандартному цвету каналов серии In-liner Classic
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество вводов: 4 - три входа для прямой линии и одно ответвление
• Количество отсеков: 1 - одноканальный, без разделения на секции
• Конструкция: состоит из основания и одной крышки
• Способ установки крышки: вставляется внутрь основания, фиксируется защелками
• Монтажная перфорация: есть - позволяет легко просверливать отверстия под кабели или крепеж
• Содержит галогены: нет - безопасен для окружающей среды при утилизации
• Защитная пленка: да - сохраняет внешний вид при транспортировке и хранении

Совместимость и монтаж

Тройник/отвод для кабель-канала 100х40 Т-образный совместим только с кабель-каналами серии In-liner Classic такого же сечения (100×40 мм). Нельзя использовать с другими сериями или каналами другого размера - даже небольшое расхождение в габаритах нарушит герметичность и фиксацию.

Монтаж выполняется в два этапа:

1. Установите основание на стену с помощью саморезов через перфорированные отверстия. Расстояние между креплениями - не более 50 см.
2. Загрузите кабели в основание, затем вставьте крышку сверху до щелчка - она фиксируется защелками по всему периметру.

Перед монтажом можно удалить защитную плёнку. Для прокладки кабелей через стену используйте перфорацию - проделайте отверстие подходящего диаметра ножницами или дрелью с маленьким сверлом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях с нормальной влажностью. Степень защиты IP40 гарантирует, что внутрь не попадут крупные твердые предметы, но не защищает от влаги - поэтому применение в сырых помещениях (ванная, кухня, подвал) запрещено. Материал ПВХ не содержит галогенов, что снижает токсичность при возможном возгорании.

Преимущества

• Симметричная форма - одинаково удобен для правосторонних и левосторонних ответвлений
• Фиксация защелками - не требует дополнительных крепежей для крышки
• Перфорация - позволяет точно настраивать место выхода кабелей без лишнего демонтажа
• Цвет RAL 9016 - идеально сочетается с остальными элементами серии In-liner Classic
• Устойчивость к царапинам - сохраняет эстетичный вид после многократного обслуживания

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже −25C
• Нельзя использовать в местах с высокой влажностью (баня, бассейн, неотапливаемые помещения зимой)
• Не подходит для силовых кабелей с током выше 16 А - требуется проверка нагрузки на всю систему канала
• Не рекомендуется для частого открывания - защелки не рассчитаны на постоянное снятие и установку крышки

Примеры использования

• Отвод к розетке в офисе от основной горизонтальной трассы вдоль потолка
• Подключение выключателя света в коридоре через вертикальный отвод от нижнего канала
• Разветвление сети для нескольких точек питания в учебном классе
• Обход препятствия (батареи, оконные рамы) путем изменения направления трассы

Практические советы

• Перед монтажом всегда проверяйте, чтобы все компоненты системы были из одной серии - In-liner Classic. Разница в толщине стенок даже на 0,5 мм может вызвать провисание крышки.
• Если отвод используется в месте с большим количеством кабелей - не забудьте оставить свободное пространство не менее 20% объема канала для теплоотвода.
• При необходимости увеличить отверстие под кабель - начинайте с меньшего сверла, постепенно расширяя его. Это предотвратит растрескивание ПВХ.
• Не используйте клей или герметик для фиксации крышки - он нарушит возможность последующего доступа к кабелям.
• Храните детали в оригинальной упаковке до момента монтажа - защитная пленка предохраняет от пыли и царапин.
