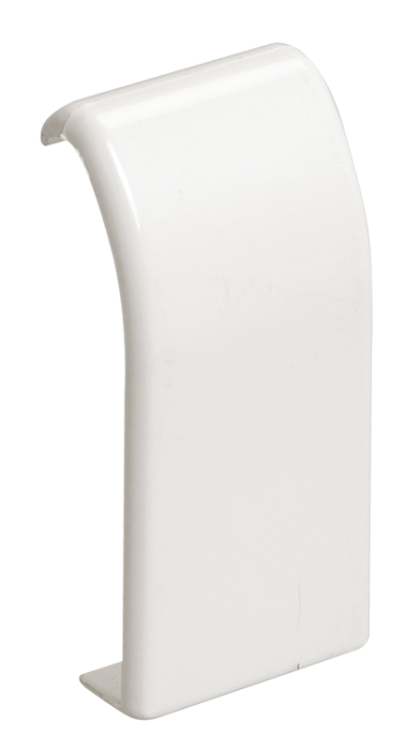

Соединитель на стык боковой высотой 60 мм. | CKK-40D-SB60-K01 IEK

Соединитель на стык боковой высотой 60 мм от IEK (ИЭК), артикул ckk-40d-sb60-k01, предназначен для скрытого и аккуратного соединения боковых сторон кабель-каналов серии PRIMER, обеспечивая целостность внешнего вида монтажа без видимых зазоров.

Назначение и область применения

Соединитель на стык боковой высотой 60 мм используется для маскировки стыков между двумя участками кабель-канала серии PRIMER. Он применяется исключительно на боковой поверхности основания канала - там, где два профиля встречаются друг с другом. Подходит для электромонтажных работ в помещениях с невысокими требованиями к механической нагрузке: офисах, жилых домах, административных зданиях, торговых центрах.

Технические характеристики

• Тип изделия: соединение на стык
• Высота: 60 мм - соответствует высоте профилей серии PRIMER
• Ширина: 100 мм - позволяет перекрывать стык между каналами шириной до 150 мм
• Материал: полистирол - легкий, устойчивый к воздействию окружающей среды, не проводит ток
• Цвет: чисто-белый - совпадает с цветом профилей серии PRIMER
• Форма: универсальная - одинаково подходит для каналов 100×60 и 150×60
• Тип крепления: защёлкивание + клеевая основа - фиксируется на профиль после снятия защитной плёнки
• Покрытие: без покрытия - матовая поверхность, не требует дополнительной обработки
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Соединитель на стык боковой высотой 60 мм совместим только с кабель-каналами серии PRIMER типоразмеров 100×60 и 150×60. Установка выполняется в три этапа:

1. Обрезать кабель-каналы точно по нужному размеру, чтобы стык был плотным.
2. Снять защитную плёнку с клеевой стороны соединителя.
3. Плотно прижать соединитель к боковой стенке одного из профилей так, чтобы он перекрывал шов и защёлкивался на выступах соседнего профиля.

Не требуется сверление или использование инструментов. Клей рассчитан на постоянное крепление - демонтировать изделие без повреждений невозможно.

Преимущества

• Эстетично скрывает стык - не требует дополнительной отделки
• Легко монтируется без инструментов
• Не меняет геометрию канала - сохраняет возможность установки крышки
• Не проводит ток - безопасен при работе рядом с токоведущими элементами
• Цвет идеально сочетается с профилями PRIMER - не выбивается из общей композиции

Ограничения применения

• Не предназначена для наружного монтажа - материал не устойчив к длительному UV-воздействию и перепадам температур ниже -10C
• Не рекомендуется использовать в условиях повышенной влажности (бассейны, парилки) - клей теряет адгезию
• Не подходит для стыковки вертикальных секций - работает только на боковой поверхности основания
• Не выдерживает ударные нагрузки - нельзя применять в зонах с риском механических повреждений

Примеры использования

• Скрытие стыка двух участков кабель-канала вдоль стены в офисном помещении
• Завершение линии прокладки кабеля вдоль длинного коридора, где потребовалось соединить два профиля
• Формирование аккуратного перехода между горизонтальными участками канала в распределительном щите

Практические советы

• Перед монтажом обязательно протрите поверхность профиля от пыли и жира - это повысит надёжность клеевого соединения
• Не используйте соединитель для каналов других серий - даже если они имеют аналогичные размеры, форма крепления может отличаться
• Если стык получился неровным, перед установкой соединителя слегка подпилите края профилей наждаком - это улучшит прилегание
• При необходимости замены кабель-канала - отсоединяйте весь модуль, включая этот соединитель; он не подлежит повторному использованию
