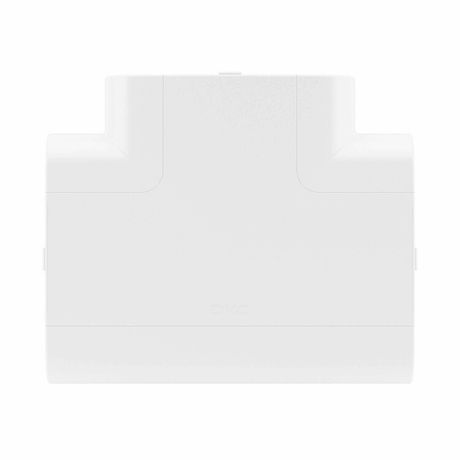

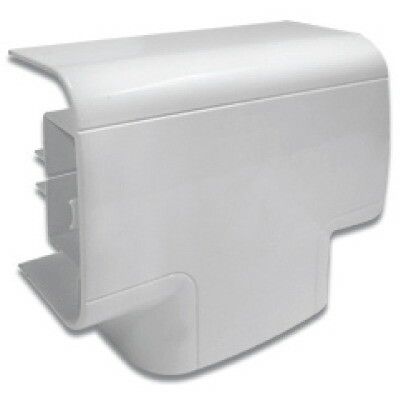

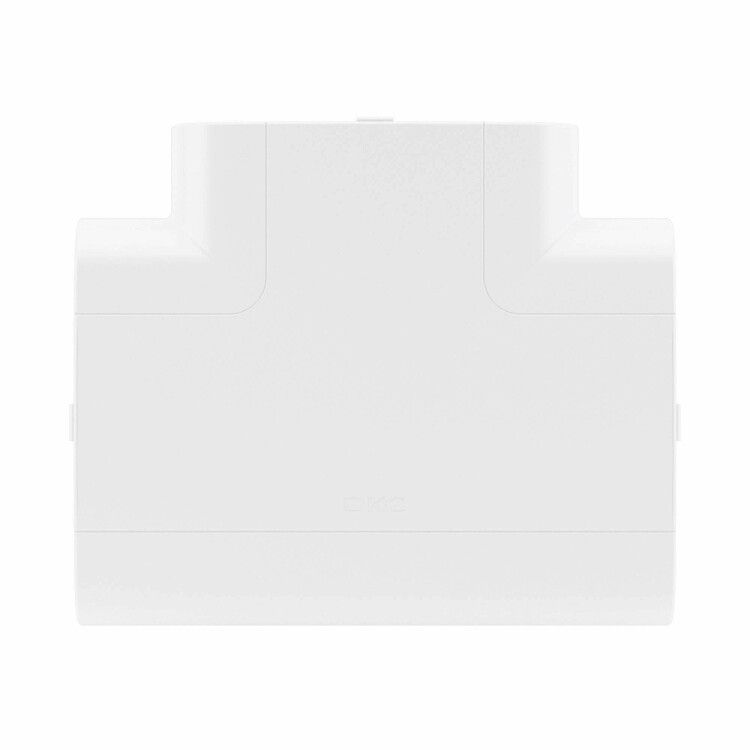

Тройник для кабель-канала 110х50 DKC 01006 ДКС

Тройник для кабель-канала 110х50 мм от DKC (ДКС) - элемент системы In-liner Front, предназначенный для организации Т-образных ответвлений кабельных трасс в офисных помещениях. Артикул 01006 сочетает функциональность, эстетичный внешний вид и надежное крепление за счет механизма защелки.

Назначение и область применения

Тройник для кабель-канала 110х50 мм предназначен для создания Т-образного перехода между основным каналом и двумя боковыми ответвлениями. Он позволяет организовать распределение кабелей вдоль стен, под потолком или вдоль рабочих зон без нарушения целостности проводки. Подходит для офисов, учебных заведений, административных зданий и других помещений с открытой прокладкой кабелей. Используется исключительно внутри помещений.

Технические характеристики

• Тип: T-образный угол для кабель-канала
• Габариты: 110×50 мм - соответствует стандартному профилю кабель-канала In-liner Front
• Количество вводов: три - один вход и два ответвления
• Количество отсеков: два - для разделения силовых и слаботочных цепей
• Материал: ПВХ без галогенов - безопасен при горении, не выделяет токсичных паров
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищен от воды
• Цвет: Чисто-белый, RAL 9016 - устойчив к выгоранию под УФ-излучением
• Исполнение: состоит из основания и одной крышки
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата при температуре от −25C до +40C
• Способ установки крышки: встраивание - фиксируется без инструментов
• Монтажная перфорация: есть - возможность крепления саморезами через отверстия
• Тип крепления: защелка - быстрый монтаж и демонтаж
• Симметричность: да - ответвления расположены равномерно, можно использовать в любом направлении
• Наличие защитной пленки: да - предохраняет поверхность от повреждений при транспортировке
• Поверхность: необработанная - матовая, без антистатического или противоскольжения покрытия

Совместимость и монтаж

Тройник для кабель-канала 110х50 мм полностью совместим с кабель-каналами серии In-liner Front того же размера. Крышка фиксируется защелкой - достаточно приложить легкое давление, чтобы она щелкнула на месте. Для более жесткого крепления можно использовать саморезы через перфорацию. Соединители уже встроены - не требуют дополнительных комплектующих. Нельзя использовать с другими сериями кабель-каналов, даже если они имеют аналогичные габариты - различия в форме замка могут препятствовать герметичному соединению.

Безопасность и стандарты

Материал ПВХ без галогенов соответствует требованиям экологической безопасности при пожаре. Стандарт IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, что важно для офисной среды. Серия In-liner Front не содержит свинца и других запрещенных веществ. Температурный диапазон UHL4 допускает применение в отапливаемых помещениях с возможными колебаниями температуры зимой.

Преимущества

• Эстетика: глянцевая белая поверхность (RAL 9016) гармонирует с интерьером офисов
• Простота сборки: защелка и встроенная система соединителей позволяют смонтировать тройник за минуту
• Два отсека: удобно разделять силовые и слаботочные кабели, снижая помехи
• Устойчивость к выцветанию: цвет не теряется даже при длительном освещении окон
• Обратимая симметричная форма: можно устанавливать любым из трех выходов вперед

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги
• Не рекомендуется для помещений с повышенной влажностью (ваннные комнаты, кухни, подвалы)
• Не подходит для прокладки кабелей с высокими температурами нагрева (>+60C)
• Не следует использовать в качестве несущего элемента - не выдерживает механические нагрузки выше веса кабелей
• Запрещено применять с кабель-каналами других серий - риск некорректного соединения и проседания крышки

Примеры использования

• Разветвление кабелей питания и сети Ethernet от главного канала к столам сотрудников
• Подключение нескольких компьютерных рабочих мест к одному маршруту кабель-канала
• Переход от вертикальной трассы к горизонтальной вдоль стены в холле или конференц-зале
• Организация точечного вывода кабелей к видеокамере или Wi-Fi точке доступа

Практические советы

• Перед монтажом проверьте, что внутренние размеры кабель-канала точно соответствуют 110×50 мм - даже небольшое отклонение может затруднить установку
• Если требуется усиленное крепление, используйте саморезы 3–4 мм через перфорацию - особенно в местах с большой массой кабелей
• Не снимайте защитную плёнку до окончательной установки - она предотвращает царапины при транспортировке и монтаже
• При использовании двух отсеков - разделяйте силовые и слаботочные кабели строго по отсекам, чтобы минимизировать электромагнитные помехи
• Тройник для кабель-канала 110х50 мм от DKC лучше всего комбинировать с такими же элементами серии In-liner Front - это гарантирует единый дизайн и надежность соединений
