Отвод плоский для односекционных кабель-каналов DLP 50х105 - ширина профиля 80 Leg 010739 Legrand

Отвод плоский Т-образный для кабель-канала 50х105, ширина профиля 80 мм от Legrand (артикулы 10739 / 010739) предназначен для организации ответвлений кабелей внутри плоского кабель-канала, обеспечивая сохранение целостности проводки и удобство доступа к жилам. Этот элемент из серии DLP совместим с основными компонентами системы кабель-каналов Legrand.

Назначение и область применения

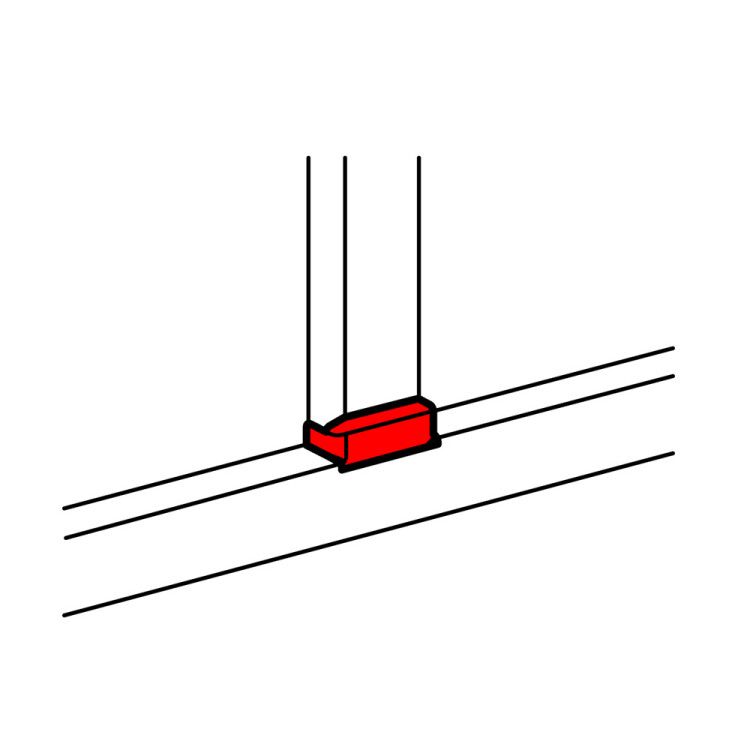

Отвод плоский Т-образный используется для создания перпендикулярного ответвления вдоль кабель-канала 50×105 мм. Подходит для прокладки силовых и слаботочных кабелей в офисах, производственных помещениях, административных зданиях. Применяется там, где требуется изменить направление трассы без разрезания канала - например, при выводе кабеля к розетке, выключателю или распределительному щиту.

Технические характеристики

• Тип: Отвод T-образный
• Габариты кабель-канала: 50 × 105 мм
• Ширина ответвления: 80 мм
• Ширина верхней части (основной канал): 65 мм
• Материал: Пластик (полиамид)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, не защищён от воды
• Цвет: Чисто-белый
• Количество крышек: 1 (напрямую устанавливается на корпус)
• Способ фиксации крышки: Перекрывающее наложение (крышка накрывается сверху, не снимается полностью)
• Симметричность: Да - можно использовать как влево, так и вправо
• Содержание галогенов: Да - материал содержит хлор, бром и другие галогены; не подходит для систем с требованием низкого дымо- и газовыделения
• Покрытие: Необработанная поверхность - без антистатического или противокоррозийного покрытия

Совместимость и монтаж

Отвод совместим с кабель-каналами Legrand серии DLP размером 50×105 мм. Установка выполняется путём вставки в основной канал до упора. Крышка фиксируется методом наложения - её просто кладут сверху и плотно прижимают. Соединитель уже встроен, поэтому дополнительные детали не требуются. Для монтажа достаточно обычных инструментов: ножницы по пластиковому профилю и отвёртка для затяжки креплений. Не рекомендуется применять с кабель-каналами других производителей - возможны расхождения по габаритам и замкам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP40 исключает попадание крупных твёрдых объектов, но не предназначено для влажных сред. Не применяется в местах с риском брызг, конденсата или мытья водой. Материал не самозагасающий - не подходит для помещений с повышенными требованиями к пожаробезопасности (например, эвакуационные пути в высотных зданиях).

Преимущества

• Симметричная форма позволяет использовать отвод в обоих направлениях - снижает количество запасных частей на складе
• Уже встроенный соединитель упрощает сборку и исключает потери контакта
• Крышка с перекрывающим наложением легко открывается для обслуживания без демонтажа всего участка
• Белый цвет хорошо сочетается с большинством интерьеров и не требует окраски после монтажа

Ограничения применения

• Не допускается использование во влажных, сырых и наружных условиях - IP40 недостаточно для защиты от влаги
• Нельзя применять в системах, требующих негалогенного материала (например, метро, тоннели, суда, больницы с особыми нормами)
• Не подходит для кабелей с внешним диаметром больше 10–12 мм - может возникнуть трудность с закрытием крышки
• Не рассчитан на механические нагрузки - нельзя на него опираться, вешать оборудование или использовать как несущий элемент

Примеры использования

• Отвод от основного кабель-канала к группе розеток в офисном помещении
• Подключение кабелей управления к станку через стеновой кабель-канал
• Разветвление сигнальных линий в автоматизированной линии производства
• Прокладка Ethernet и питания к точкам Wi-Fi-роутера в коридоре

Практические советы

• Проверьте ширину кабелей перед укладкой - суммарный диаметр не должен превышать 70% внутреннего объёма отвода
• При необходимости резки основного канала используйте острые ножницы - срез должен быть ровным, чтобы отвод плотно входил
• Не забудьте оставить свободный конец кабеля на случай будущего переоборудования - особенно в ответвлении 80 мм
• Если нужна герметичность - выбирайте модели с IP54/IP65, этот отвод не подходит для таких задач
• Артикулы 10739 и 010739 - это один и тот же продукт; различие лишь в формате номера, используемом в разных базах Legrand
