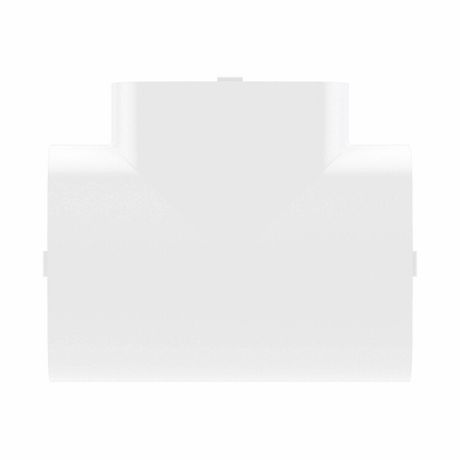

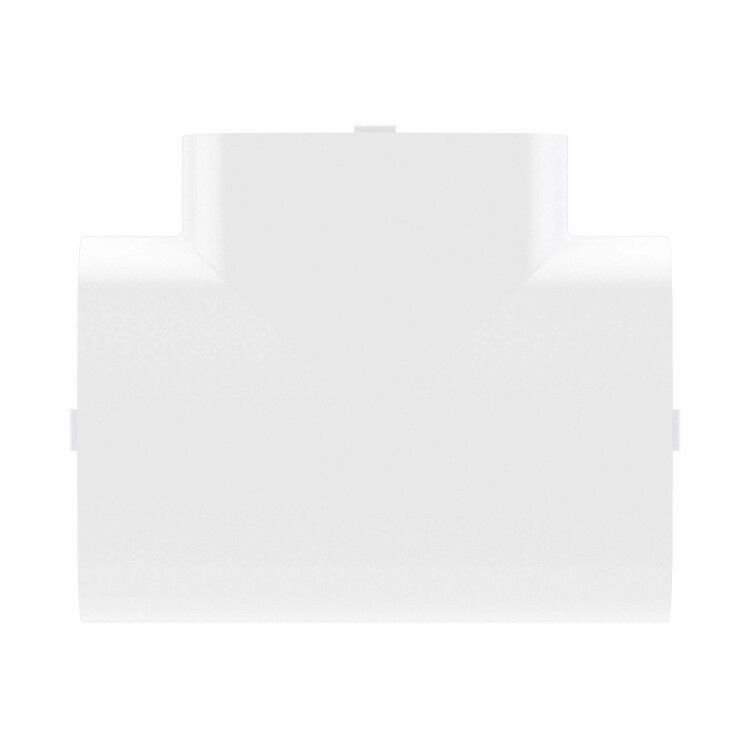

Тройник для кабель-канала 90х50 с разд. DKC 09506 ДКС

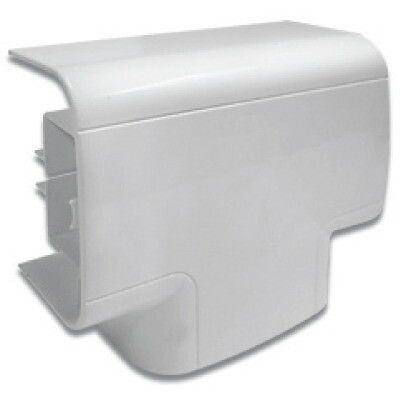

Тройник для кабель-канала 90х50 мм с разделителем от DKC (ДКС), артикул 09506, предназначен для создания Т-образных ответвлений в системе In-liner Front. Он позволяет организовать распределение кабелей в офисных помещениях с сохранением эстетики и доступа к проводкам.

Назначение и область применения

Тройник для кабель-канала 90х50 мм с разделителем используется для формирования трёхходового соединения в системе In-liner Front. Подходит для прокладки силовых и слаботочных кабелей в офисах, административных зданиях, центрах обработки данных. Обеспечивает маскировку переходов между основным каналом и боковым ответвлением, сохраняя чистый внешний вид монтажа.

Технические характеристики

• Тип: T-образный угол с разделителем
• Габариты: ширина ответвления 90 мм, высота 50 мм
• Количество вводов: 3 (основной канал + два боковых)
• Количество отсеков: 2 (разделённые перегородкой для разделения типов кабелей)
• Материал: ПВХ (безгалогенный, самозагасающий)
• Степень защиты: IP40 (защита от твердых частиц >1 мм, не защищен от воды)
• Цвет: Чисто-белый, RAL 9016
• Климатическое исполнение: УХЛ4 (для помещений с умеренным климатом, температурный диапазон до +40C)
• Тип крепления: Защелка (фиксация на корпусе канала без инструментов)
• Крышка: одна, фиксируется методом вставки внутрь профиля
• Перфорация: есть (возможно крепление саморезами через отверстия)
• Симметричность: да (ответвления равноправны)
• Защитная плёнка: наличие - да (сохраняет поверхность при транспортировке)

Совместимость и монтаж

Тройник для кабель-канала 90х50 мм с разделителем совместим исключительно с кабель-каналами серии In-liner Front того же размера - 90×50 мм. Крепится путём защёлкивания на торец основного канала. Для надёжной фиксации рекомендуется предварительно выровнять кромки канала перед сборкой. Перфорация позволяет дополнительно закрепить элемент саморезами при необходимости усиления жесткости. Крышка устанавливается после прокладки кабелей - она вставляется внутрь профиля и фиксируется за счёт упругости материала.

Безопасность и стандарты

Материал ПВХ соответствует требованиям безопасности для внутрипомещений: не содержит галогенов, снижает риск образования токсичных газов при нагреве. Степень защиты IP40 обеспечивает безопасность от случайного контакта с токоведущими частями и попадания крупных сторонних предметов. Серия In-liner Front соответствует нормам для офисных интерьеров, но не предназначена для влажных сред или улицы.

Преимущества

• Разделитель внутри позволяет отделить силовые и слаботочные кабели, снижая помехи и повышая безопасность
• Фиксация защёлкой ускоряет монтаж и исключает необходимость в инструментах
• Глянцевая поверхность легко моется, не теряет цвет под UV-излучением
• Симметричная форма позволяет использовать тройник в любом направлении - без ориентации
• Наличие перфорации даёт возможность механического крепления при нагрузках или вибрациях

Ограничения применения

• Не применяется во влажных помещениях (ваннные, кухни, подвалы) - степень защиты IP40 недостаточна
• Не допускается использование вне помещений - материал не рассчитан на осадки и перепады температур ниже −10C
• Подходит только для систем In-liner Front 90×50 мм; несовместим с другими сериями или аналогами других брендов
• Не предназначен для кабелей с большим радиусом изгиба - внутреннее пространство ограничено

Примеры использования

• Разветвление кабелей от главного канала к столам сотрудников в офисе
• Подключение питания и сети к конференц-залу через Т-образный переход
• Объединение нескольких рабочих мест с различными потребностями (компьютеры, телефоны, принтеры)
• Монтаж вдоль потолка или стены с выходом к нескольким точкам оборудования

Практические советы

• Перед установкой проверьте, что все кабели помещаются в отсеки без перегрузки - максимальная заполненность не должна превышать 40% объема каждого отсека
• Снимите защитную плёнку только после окончательной сборки всей системы - чтобы не повредить поверхность
• При использовании саморезов через перфорацию используйте пластиковые дюбели - они не нарушают целостность ПВХ
• Не применяйте тройник там, где возможны удары или давление - он не является несущим элементом
• Для удобства обслуживания располагайте тройники в зонах легкого доступа - например, рядом с розетками или распределительными щитами
