Рамка и суппорт для кабель-каналов Праймер на 6 модулей, 75мм, 100х40, 100х60 | CKK-40D-RSU6-075-K01 IEK

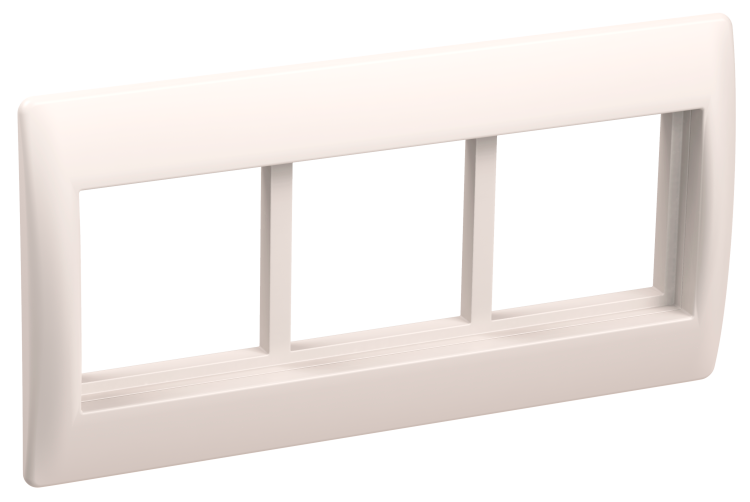

Рамка и суппорт для кабель-канала на 6 модулей, 75 мм, белая от IEK (ИЭК) - элемент крепления для установки модульных устройств внутри кабель-каналов серии PRIMER. Артикул ckk-40d-rsu6-075-k01 обеспечивает надёжную фиксацию выключателей, розеток и других модулей шириной 45 мм.

Назначение и область применения

Рамка и суппорт для кабель-канала на 6 модулей, 75 мм, белая предназначена для монтажа электроустановочных изделий внутрь кабель-каналов. Подходит для скрытой проводки в стенах, где используется кабель-канал вместо штробы. Применяется в жилых, офисных и промышленных объектах при выполнении электромонтажных работ.

Технические характеристики

• Количество модулей: 6 (по 45×22,5 мм каждый)
• Количество постов: 3 (по два модуля в каждом посте)
• Ширина рамки: 75 мм - соответствует ширине монтажной ниши в кабель-каналах типа PRIMER
• Материал: полистирол - прочный, устойчивый к механическим нагрузкам пластик
• Цвет: белый - совместим с большинством интерьеров
• Поверхность: глянцевая - легко моется, не царапается при монтаже
• Степень защиты IP20 - защищает от прикосновений пальцами и твёрдыми предметами >12 мм; не предназначена для влажных зон
• Оrientация монтажа: горизонтальная - установленная рамка располагается параллельно полу

Совместимость и монтаж

Рамка и суппорт для кабель-канала на 6 модулей, 75 мм, белая совместима исключительно с кабель-каналами серии PRIMER типоразмеров 100×40 и 100×60. Устанавливается в монтажную нишу шириной 75 мм. Крепление осуществляется за счёт защёлок на корпусе суппорта - фиксируются в боковые направляющие канала. Для монтажа не требуются дополнительные крепежи. Перед установкой проверьте, что глубина канала достаточна для размещения всех модулей и самого суппорта.

Безопасность и стандарты

Соответствует требованиям безопасности для электроустановочных изделий в помещениях с нормальной влажностью. Степень защиты IP20 позволяет использовать только во внутренних помещениях. Не применяется в ванных комнатах, на улице, в сырых цехах или местах с высокой запылённостью.

Преимущества

• Универсальное решение для монтажа нескольких модулей в одном месте - экономит время при сборке
• Жёсткая конструкция предотвращает люфт и перекосы установленных устройств
• Пластиковый материал не проводит ток - безопасен при обслуживании
• Глянцевая поверхность не собирает пыль и легко протирается
• Совместимость с сериями PRIMER гарантирует точное соответствие посадочных размеров

Ограничения применения

• Не подходит для кабель-каналов других производителей - даже если ширина 75 мм, форма и механизм крепления могут отличаться
• Запрещено использование в условиях повышенной влажности, температур ниже 0C или выше +40C
• Не предназначен для установки крупногабаритных модулей (например, автоматических выключателей шириной более 45 мм)
• Не имеет функции заземления - не заменяет металлические рамки в системах TN-S/TN-C-S

Примеры использования

• Установка трёх двойных розеток в кабель-канале в коридоре квартиры
• Монтаж двух выключателей и одного светильника в офисном помещении
• Сборка распределительного блока из модулей управления освещением в техническом коридоре

Практические советы

• Перед монтажом убедитесь, что кабель-канал серии PRIMER имеет именно 75-мм монтажную нишу - другие модели могут иметь другую форму
• При использовании с модулями IEK (ИЭК) - совпадают по форме и цвету, обеспечивают эстетичный вид
• Не используйте силу при установке - если рамка не вставляется, проверьте наличие деформаций в канале
• После монтажа модулей проверьте, чтобы они плотно прилегали к рамке - иначе возможен люфт и повреждение контактов
• Артикул ckk-40d-rsu6-075-k01 можно заказывать комплектом с другими элементами серии PRIMER - все детали рассчитаны на взаимную совместимость
