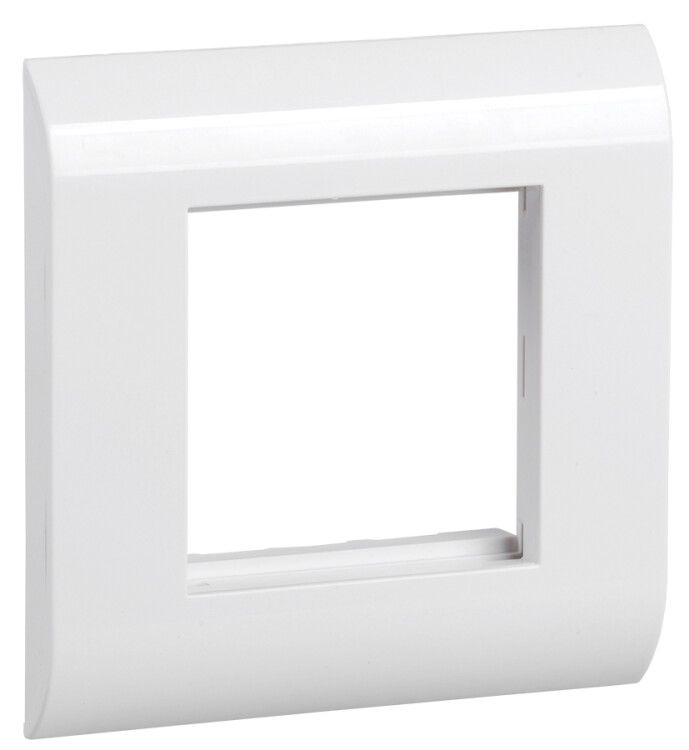

Лицевая рамка для мод. Mosaic 80х80мм пластиковый суппорт белая - CS5-12M-P IEK

Рамка лицевая для модуля Mosaic 80×80 мм пластиковый суппорт белая ITK - элемент крепления для однопостовой модульной вставки, предназначенный для скрытой установки в стену или открытого монтажа в кабель-канале. Благодаря безвинтовому зажимному креплению и совместимости со стандартными модулями, рамка обеспечивает быстрый и надёжный монтаж в жилых, офисных и промышленных объектах. Артикул cs5-12m-p соответствует серии ITK (IEK).

Назначение и область применения

Рамка служит внешним корпусом для модульной вставки (например, выключателя, розетки или переходника) размером 80×80 мм. Она используется там, где требуется аккуратный и защищённый монтаж электроустановочного оборудования.

• Устанавливается в стены при скрытой проводке - после монтажа коробки и подключения проводов.
• Применяется в наружных кабель-каналах - для организации точек подключения вдоль стен, шкафов или перегородок.
• Подходит для жилых помещений, офисов, административных зданий и легкопромышленных объектов.

Технические характеристики

• Формат: 80 × 80 мм - стандартный размер для модульных устройств серии Mosaic.
• Материал: Пластик - устойчив к механическим воздействиям, не проводит ток, не требует специального ухода.
• Цвет: Белый, матовая поверхность - не бликуют, хорошо сочетаются с большинством интерьеров.
• Защита IP20: Защищает от контакта с пальцами и крупными предметами, но не от воды и пыли - применяется только во внутренних помещениях.
• Оrientация: Может монтироваться горизонтально и вертикально - гибкая адаптация под расположение модулей.
• Количество постов: Однопостовая - рассчитана на один модуль 80×80 мм.
• Срок службы: До 15 лет - при соблюдении условий эксплуатации внутри помещений.

Совместимость и монтаж

Рамка совместима с любыми модульными вставками формата 80×80 мм из серии Mosaic. Комплектуется пластиковым суппортом - он фиксирует рамку в монтажной коробке или кабель-канале без болтов.

• Для монтажа в стену: вставьте суппорт в подготовленную коробку, зафиксируйте рамку зажимами до щелчка.
• Для монтажа в кабель-канал: закрепите суппорт на внутренней планке канала, затем вставьте рамку до фиксации.
• Не требует инструментов - достаточно рук. Убедитесь, что глубина коробки достаточна для размещения суппорта.

Безопасность и стандарты

Соответствует требованиям безопасности для электроустановочных изделий в условиях сухих помещений. Степень защиты IP20 исключает использование в местах с повышенной влажностью, пылью или риском попадания жидкостей.

Преимущества

• Быстрая установка - без сверления и винтов, просто защёлкивается.
• Экономия времени при замене модулей - можно снять рамку, не трогая провода.
• Аккуратный вид - матовая поверхность не царапается легко, не теряет цвет.
• Универсальное крепление - работает и в стене, и в кабель-канале.

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, улица) - IP20 не обеспечивает защиту от влаги.
• Не предназначен для установки в металлические коробки без предварительной проверки совместимости суппорта.
• Не рекомендуется использовать с модулями других серий, если они имеют отличные габариты или систему крепления.
• Пластиковый суппорт не выдерживает значительных ударных нагрузок - не используйте в местах с высокой вибрацией.

Примеры использования

• Замена старой розетки в квартире - новая вставка 80×80 мм + рамка cs5-12m-p.
• Обустройство рабочего места в офисе - установка нескольких модулей в одном кабель-канале.
• Монтаж выключателя света в новостройке - скрытая проводка, рамка встроена в стену.

Практические советы

• Перед монтажом проверьте, чтобы глубина монтажной коробки была не менее 40 мм - иначе суппорт не войдёт полностью.
• Если рамка плохо фиксируется - убедитесь, что суппорт правильно установлен в коробке и не перекошен.
• При использовании в кабель-канале выбирайте модели с шириной не менее 20 мм, чтобы рамка не задевала крышки.
• Не затягивайте суппорт слишком сильно - это может повредить пластиковые защёлки.
• При необходимости замены - просто потяните рамку на себя, она автоматически освобождается от зажимов.
