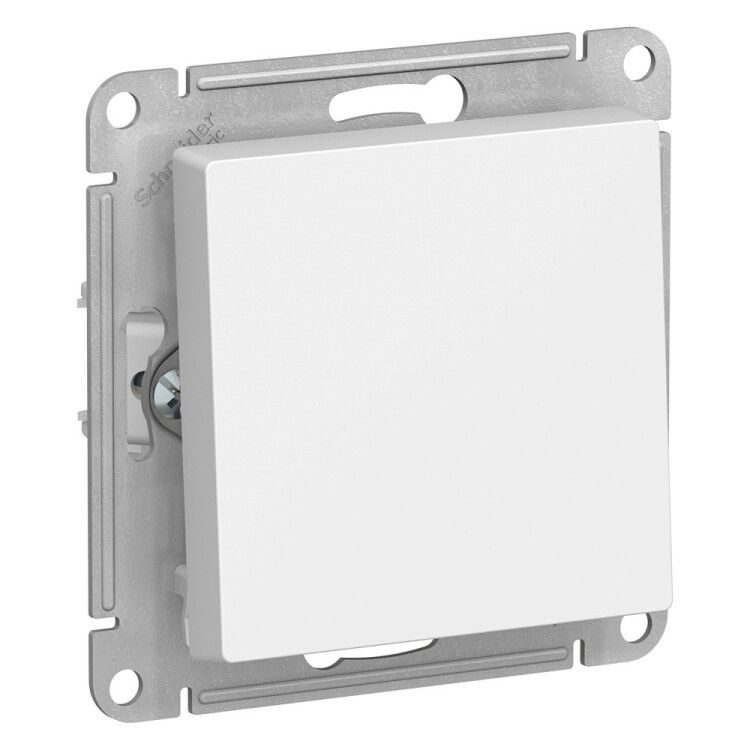

Выключатель одноклавишный AtlasDesign SE 10А IP20 белый Systeme Electric ATN000111

Выключатель одноклавишный схема 1, 10АХ, механизм, белый от Systeme Electric (бренд SE/Schneider) - это надёжный механизм для скрытой установки в бытовых и коммерческих сетях 220–250 В. Подходит для управления освещением в помещениях с нормальной влажностью. Артикул atn000111 соответствует серии AtlasDesign.

Назначение и область применения

Этот выключатель предназначен для включения и отключения светильников, розеточных групп и других нагрузок до 10 А в однофазных сетях 220–250 В. Используется исключительно в составе полноценных выключателей - требует установки в декоративную рамку и лицевую пластину. Применяется в жилых домах, офисах, школах и других объектах с внутренней проводкой. Не подходит для наружной установки или помещений с высокой влажностью.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт (при 220 В)
• Номинальное напряжение: 220–250 В - совместим с европейскими и российскими бытовыми сетями
• Схема подключения: 1-полюс - управление одним проводником (фазой)
• Степень защиты IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик с ионами серебра - снижает рост бактерий на поверхности
• Габариты: 40×71×71 мм - стандартный размер для монтажных коробок глубиной 40 мм
• Цвет: белый, глянцевая отделка - сочетается с большинством интерьерных решений
• Подключение: винтовые клеммы - надёжный контакт при затяжке отверткой
• Крепление: винтовые лапки - обеспечивают плотную фиксацию в коробке
• Без подсветки - не имеет светодиода или неоновой индикации

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной 40 мм и рамками серии AtlasDesign. Для сборки требуется установить механизм в коробку, закрепить винтами, затем надеть лицевую панель и клавишу (не входят в комплект). Кабели подключаются к винтовым клеммам: вход - фаза, выход - к светильнику. Ноль и заземление не проходят через выключатель. Максимальное сечение провода - 2,5 мм2 (стандарт для 10 А). Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Материалы не содержат галогенов, что снижает токсичность при перегреве. Сертифицировано для работы в условиях, где температура не превышает +40 C. Не предназначено для управления двигателями, нагревателями или мощным оборудованием выше 2,2 кВт.

Преимущества

• Антибактериальная поверхность - ионы серебра в пластике снижают риск распространения микробов
• Усиленные лапки - предотвращают люфт и шум при работе клавиши
• Устойчивый ABS-пластик - не желтеет под UV-светом и не царапается при регулярном использовании
• Чёткая механика переключения - минимизация “зависания” клавиши
• Совместимость с системой AtlasDesign - легко заменить или расширить комплект

Ограничения применения

• Не используется вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для автоматических систем - не имеет сигнализации, датчиков или удалённого управления
• Требует внешнюю рамку и клавишу - не является готовым устройством
• Запрещена установка в местах с постоянным воздействием пара, воды или химически активных сред
• Не рекомендуется для нагрузок более 10 А - риск перегрева и оплавления контактов

Примеры использования

• Управление потолочным светильником в спальне
• Переключение точечных светильников в коридоре
• Контроль освещения в туалете или ванной комнате (при условии отсутствия повышенной влажности)
• Локальное управление розетками в рабочем кабинете

Практические советы

• Проверьте глубину монтажной коробки перед установкой - она должна быть не менее 40 мм
• При подключении не перетягивайте винты - это повредит клеммы и вызовет плохой контакт
• Используйте только оригинальные рамки и клавиши AtlasDesign - другие могут не подходить по форме
• Если планируете использовать в детской комнате - выбирайте модели с защитными крышками, так как этот механизм не имеет блокировки
• При замене старого выключателя - проверьте состояние проводов и изоляции; новый механизм не исправляет проблемы в проводке
