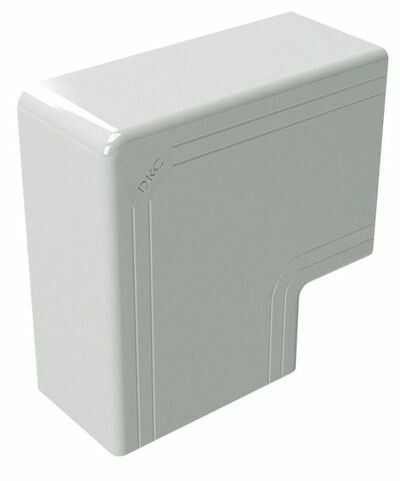

Угол плоский Г-образный 150x60 NPAN IN-Liner - 01747 ДКС

Угол плоский Г-образный 150x60 NPAN DKC IN-Liner - элемент кабель-канала серии In-liner Classic, предназначенный для формирования поворотов трассы в вертикальной плоскости. Подходит для внутренней прокладки кабелей в офисах, жилых помещениях и других зонах с невысокими требованиями к защите. Бренд DKC обеспечивает совместимость с другими компонентами серии.

Назначение и область применения

Угол плоский Г-образный 150x60 NPAN DKC IN-Liner используется для соединения горизонтальных и вертикальных участков кабель-канала в местах изменения направления трассы. Применяется там, где требуется аккуратное завершение перехода между уровнями - например, при выводе проводов от потолка к стене или наоборот. Подходит для интерьеров с высокими требованиями к эстетике: офисы, квартиры, медицинские учреждения, образовательные объекты.

Технические характеристики

• Форма: Г-образный, 90°
• Габариты: ширина 150 мм, глубина 60 мм
• Материал: пластик, без содержания галогенов
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не герметичен
• Количество вводов: 2 - для входа и выхода кабелей
• Количество отсеков: 1 - одиночная камера для проводов
• Количество крышек: 1 - съемная, фиксируется методом встраивания
• Цвет: чисто-белый
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Направление: восходящий / нисходящий - работает в обоих положениях
• Симметричность: да - можно использовать как левый, так и правый угол
• Монтажная перфорация: есть - возможность крепления саморезами через отверстия
• Способ установки крышки: встраивание - крышка плотно вставляется в пазы корпуса без дополнительных фиксаторов

Совместимость и монтаж

Угол плоский Г-образный 150x60 NPAN DKC IN-Liner полностью совместим с другими элементами серии In-liner Classic: прямыми каналами, углами, ответвлениями и крышками того же размера. Монтаж выполняется после укладки основного кабель-канала. Крышку вставляют в пазы корпуса до щелчка - она не требует клея или крепежа. Для фиксации к поверхности используются отверстия для саморезов. Перед установкой проверьте соответствие ширины канала - 150 мм - ширине используемых прямых участков.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих и нормально влажных помещениях. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Степень защиты IP40 исключает применение во влажных средах, на улице или в производственных зонах с брызгами воды и пылью.

Преимущества

• Эстетичный белый цвет легко сочетается с любым интерьером
• Симметричная форма позволяет использовать одинаковый элемент для левых и правых поворотов
• Встроенная система крепления крышки обеспечивает надежное и быстрое закрывание без инструментов
• Пластик устойчив к царапинам - сохраняет внешний вид даже при частом обслуживании
• Защитная пленка на поверхности предотвращает повреждения при транспортировке и хранении

Ограничения применения

• Не предназначен для открытых площадок, влажных помещений (ваннные, кухни без защиты), подвалов с повышенной влажностью
• IP40 не защищает от брызг, пыли и жидкостей - нельзя использовать рядом с оборудованием, которое может вызывать разбрызгивание
• Не рассчитан на механические нагрузки - не следует монтировать в местах возможного контакта с людьми или движущимися механизмами
• Не подходит для силовых кабелей с большим сечением - максимальная вместимость ограничена внутренним объемом 150×60 мм

Примеры использования

• Переход кабелей от потолочного канала к стеновой панели в офисном помещении
• Завершение трассы от нижнего уровня розеток к верхнему уровню освещения
• Обустройство кабельной трассы в учебных классах, где важна чистота линии и безопасность
• Сборка системы управления в жилом доме с минимальным вмешательством в отделку

Практические советы

• Перед монтажом удалите защитную пленку - её трудно снять после установки
• Проверьте, что все прямые участки канала имеют ту же ширину - 150 мм - иначе угол не будет плотно состыкован
• При использовании в многожильных системах распределите кабели равномерно внутри, чтобы не деформировать крышку
• Не затягивайте саморезы слишком сильно - пластик может треснуть
• Если нужна герметизация - выбирайте другие серии (например, In-liner Pro с IP54)
