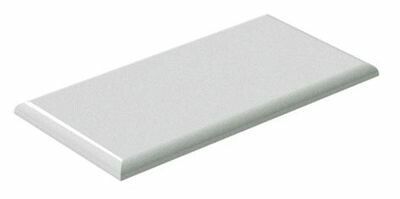

Накладка для кабель-канала боковая SGAN 80 DKC 00843 ДКС

Накладка на стык профиля для кабель-канала SGAN 80 от DKC (ДКС), артикул 00843, предназначена для герметизации и декорирования стыков между элементами кабель-канала серии In-liner Classic. Она обеспечивает аккуратный внешний вид трассы, защищает внутренние провода от механических воздействий и соответствует условиям эксплуатации в помещениях с умеренным климатом.

Назначение и область применения

Накладка на стык профиля для кабель-канала SGAN 80 используется для закрывания соединений между двумя участками кабель-канала одной серии. Применяется там, где важны эстетика и безопасность - например, в офисах, жилых домах, учебных заведениях и административных зданиях. Подходит для открытой прокладки кабелей внутри стен, под потолком или на поверхностях, где требуется скрытый и аккуратный монтаж.

Технические характеристики

• Ширина: 80 мм - совпадает с шириной профилей серии In-liner Classic
• Глубина: 80 мм - обеспечивает плотное перекрытие стыка без зазора
• Тип изделия: Накладка на стык основания - предназначена именно для соединения двух каналов по длинной стороне
• Материал: ПВХ - устойчив к ударным нагрузкам, не выгорает на свету, не деформируется при температуре до +50 C
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды; не предназначен для влажных сред
• Цвет: Чисто-белый, RAL 9016 - гармонирует с другими элементами серии In-liner Classic
• Состав: Без галогенов - при возгорании не выделяет токсичных газов, что важно для замкнутых пространств
• Климатическое исполнение УХЛ4 - допустимо использование в помещениях с температурой от −25 C до +40 C и относительной влажностью до 80%
• Тип крепления: Защелка - легко фиксируется без инструментов
• Покрытие поверхности: Необработанная - матовая, без лакового слоя, не требует специального ухода

Совместимость и монтаж

Накладка на стык профиля для кабель-канала SGAN 80 совместима исключительно с кабель-каналами серии In-liner Classic того же размера (80×80 мм). Крепление осуществляется за счет защелки - достаточно прижать накладку к стыку до характерного щелчка. Монтаж возможен после окончательной укладки кабелей. Не рекомендуется использовать с продукцией других серий или брендов - даже при одинаковой ширине форма и механизм фиксации могут отличаться.

Безопасность и стандарты

Изделие изготовлено из самозагасающего ПВХ, соответствует нормам безопасности для электроустановок в помещениях. Отсутствие галогенов снижает риск образования ядовитых паров при нагреве. Соответствует требованиям ГОСТ Р 50571.15-97 для систем распределения энергии. Сертификаты на материал доступны у производителя DKC (ДКС).

Преимущества

• Эстетично маскирует швы между секциями канала - трасса выглядит цельной
• Запирающий механизм защелки гарантирует надежную фиксацию без клея
• Материал не боится бытовых химических средств - можно протирать влажной тряпкой
• Поддерживает единый дизайн всей системы In-liner Classic
• Не требует сверления или дополнительных крепежей

Ограничения применения

• Не в условиях повышенной влажности, сырых помещениях или на улице - степень защиты IP40 не предусматривает защиту от брызг и влаги
• Не подходит для установки на изгибах, углы или переходники - только на прямые стыки
• Не рассчитана на высокие механические нагрузки - нельзя наступать, опереться или крепить к ней оборудование
• Не сочетается с кабель-каналами другой формы или глубины, даже если ширина совпадает

Примеры использования

• Обустройство кабельной трассы в офисном помещении - прячет провода от компьютеров, телефонов и оргтехники
• Монтаж в квартире - скрывает провода от TV, зарядных устройств и освещения вдоль стен
• Использование в школах и больницах - соблюдение эстетики и требований пожарной безопасности
• Дополнение существующих линий кабель-каналов - когда необходимо продлить трассу на несколько метров

Практические советы

• Перед монтажом проверьте, чтобы торцы кабель-каналов были ровными - неровный срез затруднит защелкивание
• Не используйте силу при установке - если защелка не фиксируется, возможно, деталь несовместима или повреждена
• При необходимости удалите защитную плёнку с лицевой стороны накладки перед монтажом - она не нужна после установки
• Для точного подбора всегда указывайте артикул 00843 и серию In-liner Classic - другие модели схожего вида могут иметь другую посадочную форму
• Храните запасные накладки в сухом месте - длительное воздействие влаги может изменить форму ПВХ
