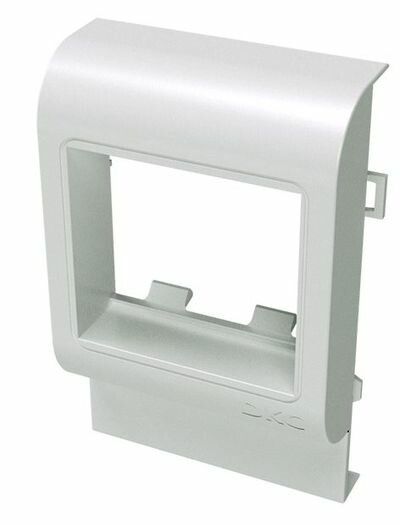

Рамка 2-м 2мод. Brava (PDA-BN 150) ДКС 10473 10473p

Рамка-суппорт под 2 модуля PDA-BN 150 от DKC - это установочный элемент для монтажа двух модулей в кабель-каналы серии In-liner Classic. Благодаря безвинтовому креплению и компактным габаритам, рамка обеспечивает быстрый и аккуратный монтаж в скрытой проводке, особенно в офисных и жилых помещениях.

Назначение и область применения

Рамка-суппорт под 2 модуля PDA-BN 150 предназначена для фиксации электроустановочных изделий (ЭУИ) внутри пластиковых кабель-каналов серии In-liner Classic. Она служит основой для установки двух однополюсных или двухмодульных выключателей, розеток, терморегуляторов и других устройств. Применяется исключительно в скрытой проводке - внутри кабель-каналов, где требуется эстетичное и надёжное крепление без внешних крепёжных элементов.

Технические характеристики

• Количество постов: 2 - позволяет установить два модуля (например, двойной выключатель или розетка + выключатель)
• Тип изделия: Суппорт - не является корпусом, а лишь поддерживающей рамкой для последующего монтажа механизмов
• Диаметр отверстия: 43 мм - соответствует стандартному размеру для установки механизмов серии BRAVA
• Установочная высота: 45 мм - глубина, необходимая для размещения внутри канала
• Ширина крышки: 150 мм - точный размер, совпадающий со стандартными каналами In-liner Classic
• Материал: АБС-пластик - ударопрочный, устойчив к царапинам и деформациям
• Цвет: Белый - сочетается с белыми кабель-каналами и интерьерами
• Поверхность: Глянцевая, необработанная - сохраняет первоначальный вид, не требует дополнительной отделки
• Степень защиты IP40: Защита от твёрдых частиц крупнее 1 мм; не защищает от воды - используется только во внутренней среде
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным климатом, температурой от −25C до +40C
• Без галогенов: Да - материал безопасен при горении, соответствует экологическим нормам
• Оrientация монтажа: Вертикальная - рассчитана на установку в вертикально ориентированные кабель-каналы

Совместимость и монтаж

Рамка-суппорт под 2 модуля PDA-BN 150 совместима только с кабель-каналами серии In-liner Classic и механизмами серии BRAVA. Монтаж осуществляется путём вставки рамки в подготовленный проём кабель-канала и фиксации безвинтовым зажимом - достаточно слегка надавить, чтобы защёлки встроились в стенки канала. Для правильной работы необходимо соблюдать посадочный размер: ширина канала должна точно соответствовать 150 мм. Не используйте с металлическими или нестандартными каналами - возможен перекос или отсутствие фиксации.

Безопасность и стандарты

Рамка изготовлена из самозатухающего АБС-пластика, соответствует требованиям безопасности для электромонтажа в закрытых помещениях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твёрдыми предметами, что важно при обслуживании. Климатическое исполнение УХЛ4 позволяет использовать продукцию в большинстве жилых и административных зданий России. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании.

Преимущества

• Быстрая установка - нет необходимости сверлить или использовать винты
• Чёткая фиксация - рамка не расшатывается после монтажа
• Эстетичный вид - глянцевая белая поверхность не выбивается из общего дизайна
• Совместимость с широким спектром механизмов BRAVA - можно комбинировать розетки, выключатели, диммеры
• Устойчивость к механическим воздействиям - АБС-пластик не трескается при обычном монтаже

Ограничения применения

• Не предназначен для открытой проводки - работает только внутри кабель-каналов
• Не защищён от влаги - нельзя использовать в ванных, кухнях, на улице или сырых помещениях
• Подходит только для вертикальных каналов - не монтируется в горизонтальные направления
• Не совместим с другими сериями кабель-каналов (например, In-liner Pro или другие бренды)
• Требует точного соответствия ширины канала - отклонение более +-1 мм может вызвать плохую фиксацию

Примеры использования

• Установка двойного выключателя света в коридоре с использованием кабель-канала In-liner Classic
• Монтаж розетки и USB-зарядника рядом в офисной зоне
• Фиксация терморегулятора системы тёплого пола в жилой комнате
• Обустройство скрытой проводки в новостройках с декоративными потолками и стенами

Практические советы

• Перед монтажом проверьте ширину кабель-канала - она должна быть точно 150 мм. Нестандартные каналы не подходят.
• Не используйте силу при установке - если рамка не защёлкивается, возможно, канал слишком узкий или имеет деформацию.
• После монтажа рамки обязательно проверьте, плотно ли прилегают её края - щели могут привести к скапливанию пыли.
• При замене механизма не вынимайте рамку - просто снимите старый модуль и вставьте новый. Это экономит время и не нарушает целостность кабель-канала.
• Храните рамки в оригинальной упаковке - защитная плёнка предохраняет глянцевую поверхность от царапин до момента монтажа.
