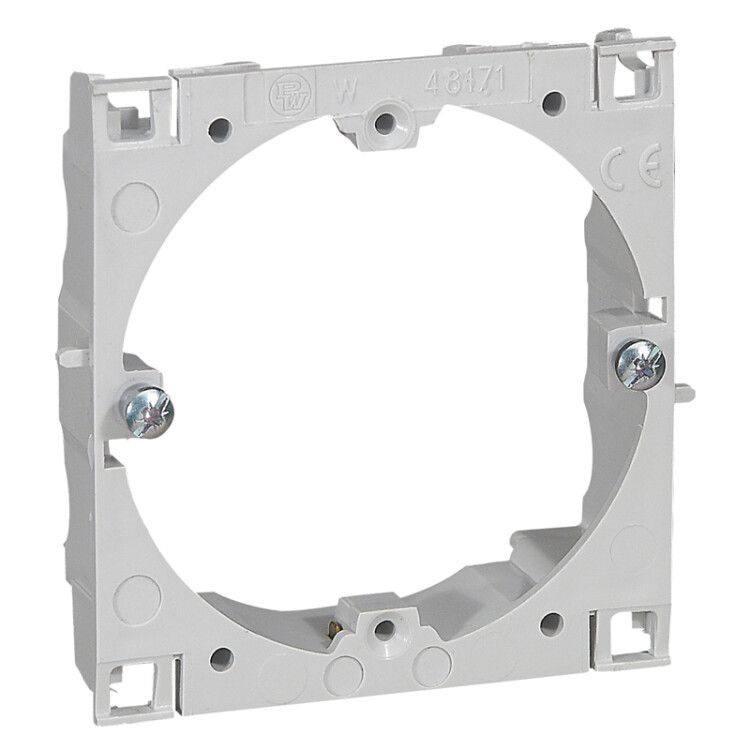

Универсальный суппорт без рамки для кабель-каналов METRA 85х50, 100х50, 130х50 ЭУИ с м/о 60мм (Etika, Valena и т.п.) | 611788 Legrand

Суппорт универсальный для кабель-каналов 85х50, 100х50, 130х50 и крышек 75мм, 1-м и 2-м - это компактный крепёжный элемент системы Metra, предназначенный для фиксации кабель-каналов и установки электроустановочных изделий на стенах. Бренд Legrand и артикул 611788 указывают на соответствие стандартизированной серии Metra, обеспечивающей чёткую совместимость между компонентами.

Назначение и область применения

Суппорт используется для крепления кабель-каналов шириной 85×50, 100×50 и 130×50 мм, а также для монтажа крышечек шириной до 75 мм. Он служит основанием для установки розеток, выключателей и других устройств внутри системы Metra. Применяется в офисах, административных зданиях, учебных заведениях - там, где требуется аккуратная, открытая прокладка кабелей вдоль стен без скрытых штроб.

Технические характеристики

• Тип: одномерный суппорт (1 место крепления)
• Материал: пожаробезопасный ПВХ без галогенов, свинца, кадмия, олова и токсичных добавок
• Цвет: 7035 (серый)
• Степень защиты IP: IP40 - защита от твёрдых частиц крупнее 1 мм, не защищён от воды
• Ударопрочность: IK00 - отсутствие специальной защиты от механических ударов
• Ориентация монтажа: горизонтальная и вертикальная
• Способ монтажа: открытый, на поверхности стены
• Тип крепления: винтовое через предварительно подготовленные отверстия
• Высота монтажа: 0 мм - не требует выступа над поверхностью канала
• Совместимость с модулями: 1 модуль

Совместимость и монтаж

Суппорт 611788 совместим исключительно с кабель-каналами серии Metra. Устанавливается на стену с помощью саморезов - перед монтажом необходимо просверлить отверстия в стене, соответствующие размеру крепёжа. Каналы и крышки фиксируются на суппорте без дополнительных инструментов: они просто защёлкиваются. Для установки розеток или выключателей суппорт выполняет функцию лицевой панели - устройства вставляются напрямую в него.

Безопасность и стандарты

Изделие изготовлено из экологически безопасного ПВХ, не содержащего запрещённых веществ согласно RoHS. Материал устойчив к возгоранию и не распространяет пламя. Однако степень защиты IP40 не позволяет использовать суппорт во влажных помещениях, на улице или в условиях возможного попадания жидкости. Отсутствие ударопрочности IK00 означает, что он не предназначен для зон с риском механических повреждений.

Преимущества

• Универсальность: один суппорт поддерживает три размера кабель-каналов (85, 100, 130 мм)
• Легкий монтаж: не требует сложных инструментов, работает с любым типом стен (бетон, кирпич, ГКЛ)
• Чистый внешний вид: скрытые провода, минимум визуального хаоса
• Экологичность: материал полностью перерабатываемый, без токсичных добавок
• Функциональность: сочетает роль крепежа и лицевой панели для розеток

Ограничения применения

• Не подходит для помещений с повышенной влажностью (ванна, кухня, бассейн)
• Не рассчитан на воздействие ударов - не используйте в цехах, детских учреждениях, зонах с активным движением
• Работает только с кабель-каналами серии Metra; несовместим с другими брендами
• Не обеспечивает защиту от пыли и влаги выше уровня IP40

Примеры использования

• Установка розеток в офисе рядом с рабочими столами через настенные кабель-каналы Metra
• Прокладка силовых и сетевых кабелей в учебных классах с последующей установкой выключателей на суппортах
• Обустройство временной инфраструктуры в конференц-залах с быстрой сборкой/разборкой

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина кабель-канала точно соответствовала заявленному значению - допуск +-1 мм может вызвать проблемы с защёлкиванием
• Используйте анкерные болты или пластиковые дюбеля для прочного крепления на бетонных стенах
• Если монтируете несколько суппортов подряд - выравнивайте их по уровню, чтобы крышки и розетки были в одной плоскости
• Не затягивайте винты слишком сильно - пластик может треснуть
• Артикул 611788 от Legrand и IEK идентичен по форме и функциям - можно заменять друг на друга при необходимости
