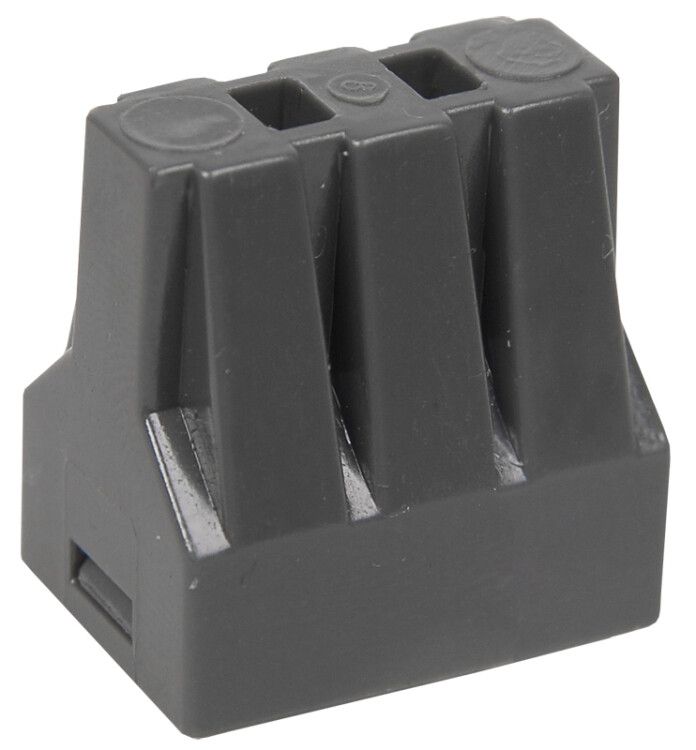

Строительно-монтажная клемма СМК 773-306 (4 шт/упак) | UKZ-004-306 IEK

Строительно-монтажная клемма СМК 773-306 (4 шт/упак) с пастой от IEK - надёжное решение для временного и постоянного соединения медных и алюминиевых проводников сечением 0,75–2,5 мм2. Клемма используется в распределительных коробках, на объектах жилищного и промышленного строительства, где требуется быстрое и безопасное соединение без инструментов.

Назначение и область применения

Строительно-монтажная клемма СМК 773-306 применяется для соединения одножильных и многожильных проводников в распределительных коробках, щитах, на участках с ограниченным доступом. Подходит для монтажа освещения, розеток, бытовых приборов и слаботочных систем. Благодаря наличию контактной пасты, клемма особенно эффективна при работе с алюминиевыми проводами - предотвращает окисление и снижает переходное сопротивление.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 25 А
• Рабочее сечение провода: 0,75 – 2,5 мм2
• Оптимальное сечение для тонкопроволочных проводников: 1,5 – 2,5 мм2
• Количество зажимов: 6
• Тип подключения: пружинный зажим (без винтов)
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: лужёная латунь
• Цвет: серый
• Срок службы: 10 лет
• Упаковка: 4 штуки

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-306 устанавливается на кабель без инструментов. Для подключения зачищенный провод вставляется в гнездо до характерного щелчка - пружинный механизм фиксирует его. Монтаж возможен даже в плотном пространстве. Устройство совместимо с медными и алюминиевыми проводниками, включая многожильные. Паста внутри уже нанесена - дополнительная смазка не нужна. Клемму можно закрепить в распределительной коробке с помощью пластикового фиксатора или двустороннего скотча.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Лужёная латунь обеспечивает устойчивость к коррозии и высокую электропроводность. Номинальные параметры (400 В, 25 А) позволяют использовать клемму в сетях переменного тока 220–380 В. Соответствует требованиям ГОСТ Р 50044.1 и IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Не требует инструментов - монтаж выполняется руками
• Одновременно соединяет до 6 проводов
• Предварительно заполненная контактная паста исключает окисление алюминия
• Высокая механическая прочность и долгий срок службы
• Самозатухающий корпус повышает безопасность при перегрузках
• Удобна для работы в труднодоступных местах

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - риск плохого контакта и перегрева
• Не рекомендуется для силовых цепей выше 25 А
• Не следует применять в условиях постоянного воздействия воды или открытого воздуха - IP-защита не указана
• Не подходит для частых демонтажей - пружины со временем теряют упругость
• Не используйте с проводами из меди и алюминия, если они имеют разную степень жесткости - это может повредить зажим

Примеры использования

• Соединение алюминиевой проводки старого дома с новыми медными кабелями в распределительной коробке
• Подключение светильников в потолочном пространстве
• Объединение нескольких проводов от датчиков движения или реле в автоматических системах
• Временные соединения при ремонте электропроводки
• Монтаж в щитах с ограниченным свободным объемом

Практические советы

• Перед установкой зачистите провод на 8–10 мм - слишком длинная зачистка может выйти из зажима
• При использовании многожильного провода скрутите жилы перед введением в клемму - это повысит надёжность контакта
• Не затягивайте проводы силой - пружинный механизм работает самостоятельно
• Проверьте, что все провода полностью вошли в свои гнёзда - слышится чёткий щелчок
• Для длительной эксплуатации в сыром помещении лучше дополнительно герметизировать клемму термоусадкой или силиконовым составом
• При замене клеммы СМК 773-306 от IEK - учтите, что она рассчитана именно на 2,5 мм2; для больших сечений выбирайте другие модели серии СМК
