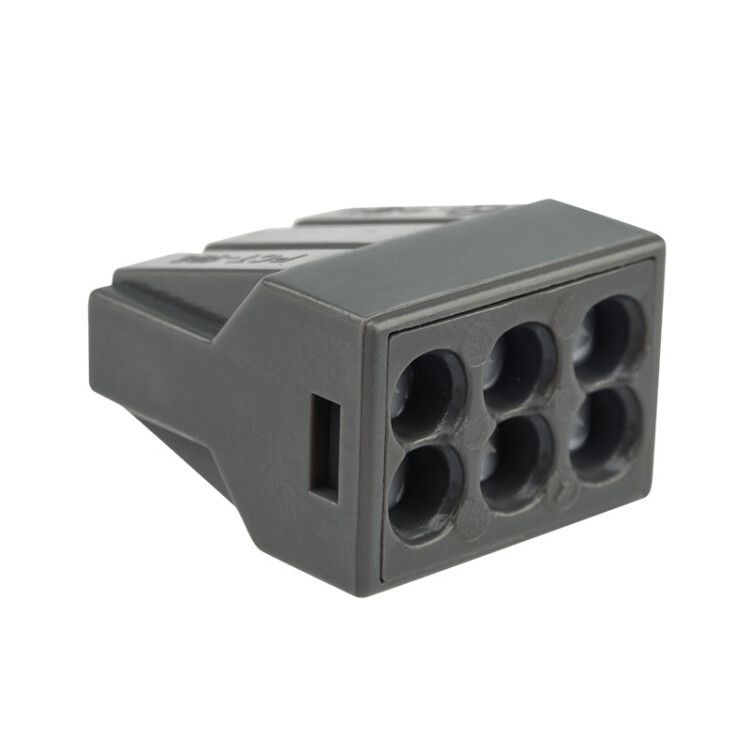

Экспресс-клемма с пастой, 6-проводная до 2,5 мм², серая (50 шт./уп.) (773-306) | 07-3060 REXANT MEET

Экспресс-клемма с пастой 6-проводная до 2,5 кв. мм серая (50 шт.) 773-306 от Rexant - компактное решение для быстрого и надежного соединения до шести одножильных проводов без инструментов. Клемма подходит для меди и алюминия, оснащена антикоррозийной пастой и позволяет выполнять монтаж даже в условиях повышенной влажности.

Назначение и область применения

Экспресс-клемма 773-306 используется для создания временных или постоянных электрических соединений между шестью одножильными проводами. Применяется в распределительных коробках, пультах управления, светильниках, автоматике оборудования и других местах, где требуется быстрая замена или модификация цепей. Особенно эффективна там, где нельзя использовать болтовые соединения - например, при ограниченном пространстве или частой перестановке устройств.

Технические характеристики

• Количество контактов: 6
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Допустимое сечение провода: от 0,2 до 2,5 мм2
• Материал проводов: медь, алюминий
• Тип проводов: только одножильные (не подходят многожильные)
• Рабочая температура: от –40 C до +85 C
• Цвет корпуса: темно-серый
• Наличие контактной пасты: да (защита от окисления и влаги)
• Габариты: определяются конструкцией, точные размеры указаны в документации производителя

Совместимость и монтаж

Клемма 773-306 работает исключительно с одножильными проводами. Многожильные провода требуют предварительной запрессовки наконечниками - иначе возможен плохой контакт или повреждение зажима.

Перед установкой:

• Снимите изоляцию с провода на глубину 9–12 мм - точно по меткам на корпусе клеммы;
• Убедитесь, что зачищенный участок прямой, без изгибов или сплетений;
• Загрузите провод в соответствующее гнездо до упора - слышится характерный щелчок фиксации;
• Не используйте силовые инструменты - достаточно давления рукой.

Для контроля качества соединения через технологическое отверстие можно пробить тестером или щупом мультиметра - доступ к контактам сохранён без вскрытия корпуса.

Безопасность и стандарты

Изоляционная оболочка и внутренняя паста обеспечивают электроизоляцию между контактами. Напряжение 450 В и ток 24 А соответствуют требованиям для бытовых и промышленных сетей переменного тока до 500 В. Конструкция не имеет открытых токоведущих элементов после сборки. Однако продукт не предназначен для работы во взрывоопасных средах или под высокими механическими нагрузками.

Преимущества

• Быстрый монтаж - никаких инструментов, винтов или пайки;
• Антиоксидантная паста продлевает срок службы соединения в сырых помещениях;
• Защита от коррозии особенно важна при работе с алюминием;
• Возможно повторное использование - провод легко извлекается;
• Функциональный дизайн: возможность диагностики без разборки;
• Высокая плотность: одна клемма заменяет несколько обычных ответвлений.

Ограничения применения

• Не допускается применение с многожильными проводами без наконечников;
• Не рекомендовано для мощных нагревательных систем выше 24 А;
• Не следует использовать в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации;
• Не рассчитана на работу при температуре ниже –40 C или выше +85 C;
• Не подходит для внешней установки без защиты от прямого воздействия воды и УФ-лучей.

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры;
• Подключение нескольких датчиков к контроллеру в системе автоматизации;
• Соединение проводов в люстре или светодиодной ленте;
• Временные испытания цепей на стенде;
• Монтаж в холодильных камерах или на улице - благодаря пасте и герметичному корпусу.

Практические советы

• Выбирайте клемму 773-306 именно тогда, когда нужна скорость и надежность - она экономит время при массовой сборке;
• Проверьте сечение каждого провода перед вставкой - слишком тонкий провод (менее 0,2 мм2) может не зафиксироваться; слишком толстый - повредит механизм;
• При использовании алюминиевых проводов обязательно соблюдайте правило: один провод - одно гнездо. Не смешивайте материалы в одной клемме;
• Храните клеммы в сухом месте - хотя они имеют пасту, длительное хранение в сырости снижает её эффективность;
• На объектах с большим количеством соединений удобнее закупать сразу 50 штук - так проще планировать расходы и минимизировать задержки.
