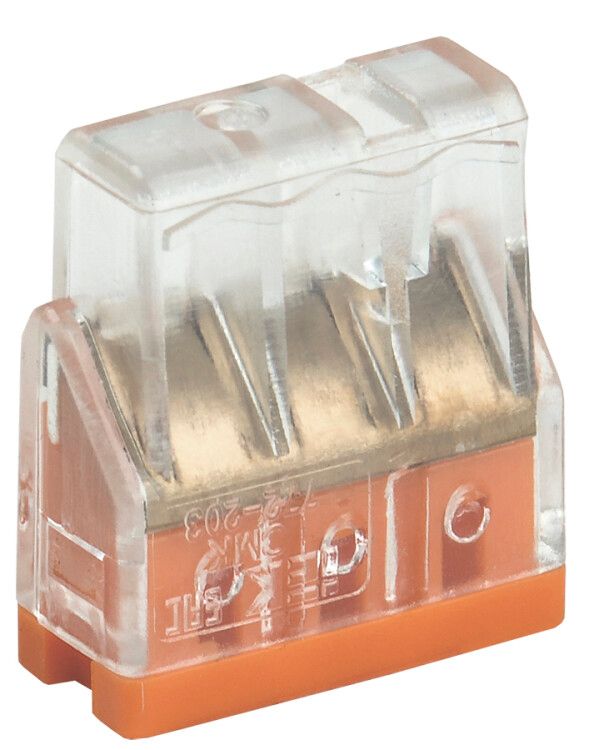

Строительно-монтажная клемма СМК 772-203 (аналог Wago 2273-203)| UKZ30-203-001 | IEK

Строительно-монтажная клемма СМК 772-203 безвинтовая от IEK - надёжное решение для быстрого и безопасного соединения медных и алюминиевых проводников сечением 2,5 мм2. Артикул ukz30-203-001 подходит для монтажа на кабеле в распределительных коробках, щитах и других точках ответвления.

Назначение и область применения

Строительно-монтажная клемма СМК 772-203 безвинтовая используется для соединения одножильных и многожильных проводников в электрических цепях постоянного и переменного тока. Применяется в жилых, общественных и промышленных объектах при монтаже освещения, розеток, автоматических выключателей и другого оборудования. Подходит для работ в распределительных коробках, щитах и на участках, где требуется частая проверка или замена соединений.

Технические характеристики

• Номинальное поперечное сечение провода: 2,5 кв.мм - оптимально для стандартной домашней проводки (розетки, свет)
• Номинальный ток: 24 А - позволяет коммутировать нагрузки до 5,3 кВт при 220 В
• Номинальное напряжение: 450 В - обеспечивает работу в сетях до 380 В трёхфазного питания
• Количество контактов: 3 - один вход и два выхода, удобно для ответвлений
• Способ монтажа: на кабель - зажим происходит без инструментов, просто вставляете провод
• Материал корпуса: самозатухающий пластик - не поддерживает горение, повышает пожарную безопасность
• Материал контактов: лужёная латунь - устойчив к окислению, совместим с алюминием и медью
• Цвет: оранжевый - визуально отличается от других клемм, упрощает идентификацию
• Срок службы: 10 лет - рассчитана на долгую эксплуатацию в нормальных условиях

Совместимость и монтаж

Строительно-монтажная клемма СМК 772-203 безвинтовая принимает провода сечением от 0,5 до 4 мм2. Для правильного подключения:

• Зачистите изоляцию на 8–10 мм - слишком длинный зачищенный конец может вызвать замыкание
• Вставьте провод до упора в соответствующий канал - слышен характерный щелчок при фиксации
• Не перегибайте провод внутри клеммы - это снижает надёжность контакта
• Алюминиевые провода перед установкой рекомендуется обработать антиоксидантной пастой

Установка выполняется без отверток, гаечных ключей или других инструментов - достаточно рук. Клемма крепится к поверхности через боковые выступы или монтируется в DIN-рейку с помощью адаптера (не в комплекте).

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50044.1-92 и IEC 60947-7-1. Самозатухающий материал корпуса предотвращает распространение пламени. Номинальное напряжение 450 В обеспечивает запас прочности для импульсных перенапряжений. Клемма не содержит свинца и других токсичных веществ, соответствует RoHS.

Преимущества

• Быстрая установка - не требует затяжки винтов, экономит время при монтаже
• Совместимость с алюминием и медью - исключает необходимость переходных элементов
• Высокая надёжность контакта - лужёная латунь не окисляется, сохраняет проводимость
• Защита от случайного выпадения - механическая фиксация провода после вставки
• Яркий цвет - легко найти нужную клемму среди множества других

Ограничения применения

• Не предназначен для подключения проводов сечением более 4 мм2 - риск перегрева и потери контакта
• Не рекомендуется использовать в местах с постоянными вибрациями - возможна потеря фиксации
• Не применяется в открытых наружных установках без защиты от влаги - IP-класс не указан, значит, не имеет герметизации
• Не подходит для многожильных проводов с очень мягкими жилами (например, класса 5) - они могут деформироваться и плохо фиксироваться

Примеры использования

• Разводка проводов в распределительной коробке квартиры - три провода: вход, свет, розетка
• Подключение вытяжки или вентилятора к сети 220 В
• Объединение нескольких групп освещения перед проходным выключателем
• Переход с алюминиевой старой проводки на медный кабель нового стандарта

Практические советы

• При использовании с алюминиевыми проводами всегда используйте специальную смазку против окисления - продлевает срок службы контакта
• Проверяйте плотность фиксации провода легким рывком после установки - если провод выскальзывает, замените клемму
• Не закручивайте клемму в стену или деревянную основу - она не предназначена для крепления, только для соединения
• При необходимости замены - просто вытяните провод, не разрезая его; можно использовать плоскогубцы для аккуратного извлечения
• Храните в сухом месте - даже при хорошем корпусе длительное воздействие влаги снижает надёжность
