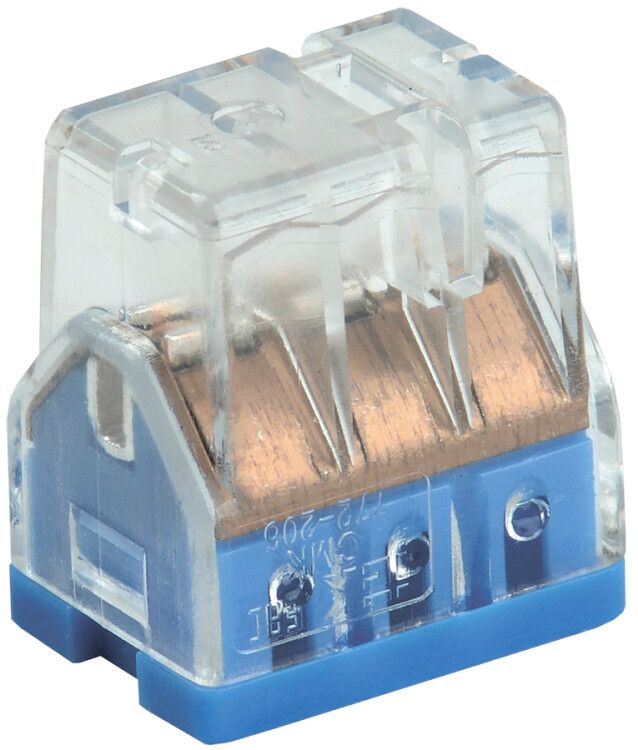

Строительно-монтажная клемма СМК 772-206 (аналог Wago 2273-206)| UKZ30-206-001 | IEK

Строительно-монтажная клемма СМК 772-206 от IEK - надёжное решение для временного и постоянного соединения медных и алюминиевых проводников в распределительных коробках, на объектах строительства и ремонта. Артикул ukz30-206-001 обеспечивает безопасную коммутацию до шести проводов сечением до 2,5 мм2.

Назначение и область применения

Строительно-монтажная клемма СМК 772-206 используется для соединения проводов в местах, где требуется быстрый, прочный и не требующий пайки контакт. Подходит для монтажа в распределительных коробках, щитах, на стендах и в других точках ответвления. Часто применяется при электромонтаже жилых домов, офисов, промышленных объектов и при реконструкции старых сетей.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Номинальное сечение провода: 2,5 мм2
• Диапазон сечений: от 0,2 до 2,5 мм2
• Количество зажимов: 6
• Материал контактов: лужёная латунь
• Корпус: самозатухающий пластик (синий цвет)
• Срок службы: 10 лет
• Подходит для: медных и алюминиевых проводников

Совместимость и монтаж

Строительно-монтажная клемма СМК 772-206 устанавливается на кабель - не требует крепления к DIN-рейке. Для подключения зачищают конец провода на 8–10 мм, вставляют в один из шести гнёзд и затягивают винт отверткой. Каждый зажим работает автономно, поэтому можно подключить несколько проводов разной функциональности (фаза, ноль, земля) в одном корпусе. Удобна для работы с тонкими многожильными проводами благодаря широкому диапазону сечений.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика - материал не поддерживает горение, снижает риск возгорания при перегрузке. Лужёная латунь предотвращает окисление контактов, особенно важна при работе с алюминием. Соответствует требованиям к качеству и безопасности для электроустановок в России. Напряжение 450 В позволяет использовать клемму в бытовых и промышленных сетях до 380 В переменного тока.

Преимущества

• Одновременная коммутация шести проводов - экономит место в коробке
• Работает с алюминием и медью без переходных элементов
• Не требует специального инструмента - достаточно обычной отвёртки
• Устойчив к окислению благодаря лужёным контактам
• Высокая механическая прочность корпуса

Ограничения применения

Строительно-монтажная клемма СМК 772-206 не предназначена для установки в условиях постоянного воздействия воды, высоких температур (>+60C) или открытого воздуха. Не следует применять для проводов сечением более 2,5 мм2 - это вызывает перегрев и выход из строя. Также не рекомендуется использовать в цепях с частыми импульсными нагрузками (например, светодиодные драйверы с ШИМ) без дополнительной защиты.

Примеры использования

• Объединение трёх фазных проводов в распределительной коробке квартиры
• Подключение освещения и выключателя через одну клемму
• Переход с алюминиевой проводки на медную в старом доме
• Временное соединение проводов при тестировании оборудования
• Соединение проводов в щите управления конвейера

Практические советы

• Зачищайте провода точно на 8–10 мм - меньше не будет хорошего контакта, больше - риск замыкания между зажимами
• При использовании алюминиевых проводов слегка протяните винты после 1–2 дней эксплуатации - металл «течёт» и ослабляет контакт
• Не перегружайте клемму: суммарный ток всех подключённых проводов не должен превышать 24 А
• Проверяйте плотность зажима - провод не должен свободно болтаться внутри
• Артикул ukz30-206-001 совместим с другими клеммами серии СМК - можно собирать модульные группы
