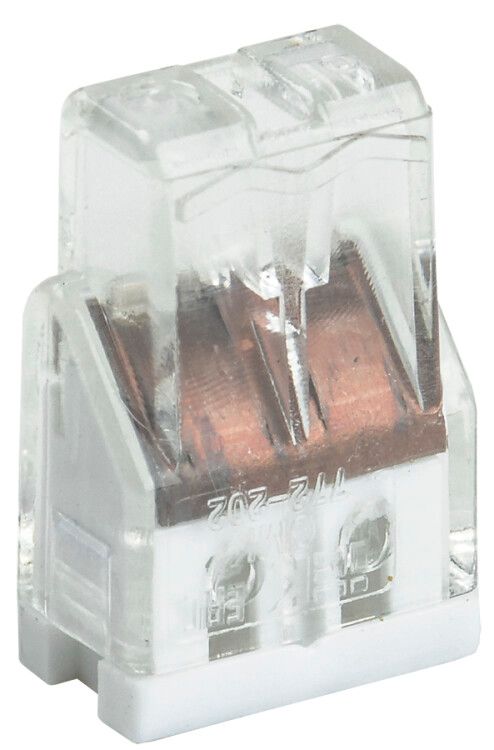

Клемма строительно-монтажная СМК 772-202 24А 2.5мм² 2 контакта IEK (ИЭК) UKZ30-202-001

Строительно-монтажная клемма СМК 772-202 безвинтовая от IEK - надёжное решение для быстрого и безопасного соединения одножильных и многожильных медных или алюминиевых проводников сечением 2,5 мм2. Артикул ukz30-202-001 подходит для монтажа на кабеле в распределительных коробках, щитах и других точках ответвления.

Назначение и область применения

Строительно-монтажная клемма СМК 772-202 безвинтовая используется для создания постоянных электрических соединений между проводниками в условиях стационарной установки. Подходит для внутренней электропроводки в жилых, общественных и производственных зданиях. Применяется там, где требуется исключить использование инструментов при подключении - например, при замене выключателя, розетки или подключении светильника.

Технические характеристики

• Номинальное поперечное сечение провода: 2,5 мм2 - оптимально для освещения, розеточных групп и слаботочных цепей;
• Номинальный ток: 24 А - обеспечивает работу при нагрузке до уровня обычной домашней розетки;
• Номинальное напряжение: 450 В - соответствует требованиям сетей 220–380 В переменного тока;
• Количество контактов: 2 - позволяет соединить два провода одинакового типа (вход и выход);
• Способ монтажа: на кабель - клемма фиксируется прямо на зачищенный участок провода без необходимости отрезать его;
• Совместимость с проводниками: одножильный, многожильный, гибкий - работает с любыми типами медных и алюминиевых проводов;
• Цвет корпуса: белый - легко сочетается с другими элементами электроустановки;
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию без потери качества контакта.

Совместимость и монтаж

Строительно-монтажная клемма СМК 772-202 безвинтовая устанавливается просто: зачистите провод на 8–10 мм, вставьте его в соответствующий канал до упора - механизм автоматически зажимает жилу. Для правильного подключения важно:

• Не перегибать провод внутри клеммы - он должен входить прямо;
• Убедиться, что все жилы полностью вошли в контактную камеру - особенно важно для многожильных проводов;
• Не использовать для проводов сечением более 2,5 мм2 - риск перегрева и ослабления контакта;
• Подключение возможно только при отключенном питании.

Безопасность и стандарты

Корпус клеммы выполнен из самозатухающего пластика - материал не поддерживает горение и снижает риск возгорания при перегрузке. Контакты выполнены из лужёной латуни - обеспечивают устойчивость к окислению, особенно важное преимущество при работе с алюминием. Конструкция соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-7-1 для коммутирующих устройств в силовых цепях.

Преимущества

• Быстрая установка - не требует шлицевой отвертки или другого инструмента;
• Работает с алюминием и медью - единственный вариант для смешанных систем без переходников;
• Автоматическое зажимание - минимизирует человеческий фактор и повышает надёжность;
• Защита от случайного выпадения провода - механическая фиксация сохраняет контакт даже при вибрации;
• Легко проверить качество подключения - видна степень вхождения провода через прозрачную часть корпуса.

Ограничения применения

• Не предназначен для подключения проводов сечением менее 0,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт;
• Не рекомендуется для мобильных или частично движущихся соединений - например, в кабельных трассах с постоянным изгибом;
• Не следует применять в условиях повышенной влажности без дополнительной защиты - хотя IP-класс не указан, внешняя среда должна быть сухой;
• Не подходит для высокочастотных или импульсных цепей - предназначена только для сети 50 Гц.

Примеры использования

• Подключение люстры к распределительной коробке в квартире;
• Объединение двух участков осветительной цепи при ремонте проводки;
• Переход от старого алюминиевого провода к новому медному в щитовой;
• Добавление точки питания для датчика движения или розетки в существующую сеть.

Практические советы

• Зачищайте провод точно на 8–10 мм - меньше не хватит для контакта, больше может вызвать замыкание между контактами;
• Если используете многожильный провод - перед вставкой слегка скрутите жилы пальцами, чтобы они не расползались;
• Проверяйте плотность соединения легким покачиванием провода после монтажа - если есть люфт, извлеките и повторите;
• Для долговечности лучше не перегружать клемму близко к пределу в 24 А - оставляйте запас в 20%;
• Артикул ukz30-202-001 совпадает с сериями IEK - можно заменить аналогичными моделями из того же семейства СМК.
