Строительно-монтажная клемма СМК 222-415 с рычагом 5 отверстий 0,08-2,5мм2 (100шт.) EKF PROxima | plc-smk-415

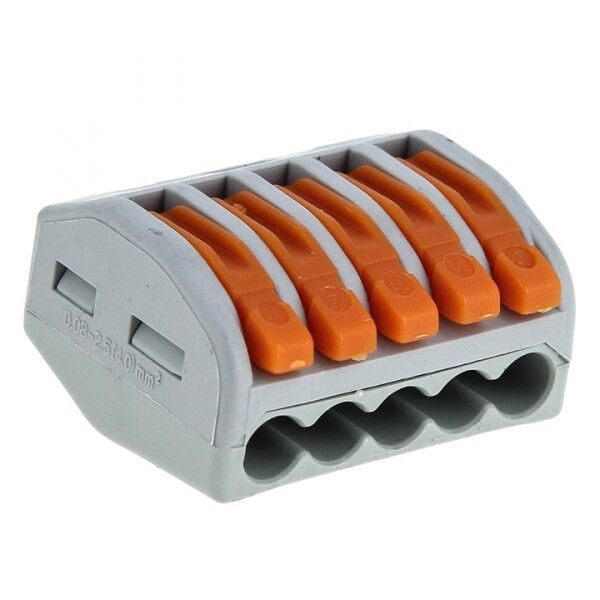

Строительно-монтажная клемма СМК 222-415 с рычагом от EKF - надёжное зажимное соединение для пяти проводников сечением 0,08–2,5 мм2, предназначенная для быстрого и многоразового монтажа в распределительных коробках, щитах и на оборудовании. Артикул plc-smk-415 упакован по 100 штук, что удобно для крупных объектов.

Назначение и область применения

Строительно-монтажная клемма СМК 222-415 с рычагом используется для создания прочных и долговечных соединений между одножильными и многожильными медными проводниками в сетях переменного тока 50 Гц до 400 В. Подходит для монтажа в жилых, коммерческих и промышленных объектах: распределительные коробки, освещение, системы автоматизации, панели управления, кондиционирование, вентиляция. Клемма позволяет выполнять ответвления без резки основного провода.

Технические характеристики

• Количество контактов: 5
• Номинальное сечение проводника: 0,08–4 мм2 (реально рекомендовано использовать 0,08–2,5 мм2 для стабильной работы)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от -20 C до +85 C
• Диаметр кабеля: 0,32–1,83 мм
• Материал корпуса: полиамид, самозатухающий (не распространяет горение)
• Контакты: нержавеющая сталь с медными плашками
• Цвет: светло-серый
• Способ монтажа: на кабель (зажимной, пружинный механизм)
• Гарантия: 84 месяца

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-415 с рычагом совместима с медными проводами любого типа - однопроволочными и многопроволочными. Для многожильных проводов перед вставкой рекомендуется зачистить конец на 9–10 мм и слегка скрутить жилы. Монтаж выполняется вручную: откройте рычаг, введите провод в гнездо, закройте рычаг до щелчка. Никаких инструментов не требуется. Установка возможна на DIN-рейку через специальные крепления (в комплекте не предусмотрены, но подходят стандартные фиксаторы).

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 1000 В. Корпус изготовлен из самозатухающего полиамида, что снижает риск возгорания при перегрузке. Контактная группа из нержавеющей стали с медными плашками предотвращает окисление и обеспечивает стабильный токопроводящий контакт даже при длительной нагрузке. Продукт сертифицирован в рамках ЕАЭС.

Преимущества

• Рычаг обеспечивает точное и контролируемое зажимание - исключает пережим или недостаточное прилегание
• Медные плашки внутри контакта минимизируют переходное сопротивление
• Полиамидный корпус выдерживает высокую механическую нагрузку и не деформируется при нагреве
• Удобство замены и переустановки - можно многократно открывать и закрывать без потери качества соединения
• Высокая плотность упаковки: 100 штук в одной коробке - экономичнее для масштабных работ

Ограничения применения

Строительно-монтажная клемма СМК 222-415 с рычагом не предназначена для подключения алюминиевых проводов - для этого нужна серия 224. Также не следует применять её в условиях постоянной вибрации без дополнительной фиксации кабеля. Не допускается использование в помещениях с повышенной влажностью без герметизации входа кабеля. Максимальное сечение - 4 мм2, но для надёжности лучше не превышать 2,5 мм2, особенно при работе на пределе тока 32 А.

Примеры использования

• Объединение нескольких проводов освещения в распределительной коробке квартиры
• Подключение датчиков движения и реле кабелем 1,5 мм2 в системе “умный дом”
• Соединение проводов от терморегулятора и вентилятора в HVAC-панели
• Разводка силовых линий на станке с ЧПУ, где требуется частая диагностика

Практические советы

• Перед установкой всегда зачищайте провода до металлического блеска - грязь и оксиды снижают надёжность
• Не используйте клемму для проводов меньше 0,08 мм2 - они могут выпасть при малейшей вибрации
• Проверьте, чтобы все провода были полностью вставлены - рычаг должен легко закрываться без усилия
• При монтаже в tight-коробках учитывайте габариты клеммы: она занимает место, эквивалентное двум обычным WAGO
• Для больших проектов заказывайте сразу несколько упаковок - цвет одинаковый, но партии могут отличаться по оттенку
