Клемма универсальная 5-проводная 0.08 - 2.5 (4)мм.кв. (уп/40шт) | 222-415 WAGO

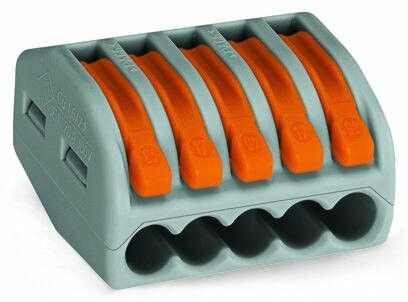

Клеммник WAGO 222-415 - это универсальный 5-проводной зажим с рычажным механизмом для надежного соединения медных проводников сечением от 0,08 до 2,5 мм2. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна быстрая сборка, безопасность и возможность контроля без разъединения.

Назначение и область применения

Клеммник WAGO 222-415 предназначен для создания разъемных соединений между одножильными и многожильными медными проводами. Применяется в электрощитах, распределительных коробках, на станках, освещении, системах автоматизации и других устройствах, где требуется частый доступ к соединению или необходима высокая надежность. Особенно удобен там, где важно сохранить целостность изоляции при диагностике или обслуживании.

Технические характеристики

• Количество контактов: 5
• Номинальное сечение провода: 0,08–2,5 мм2 (для многожильных); допускается кратковременная нагрузка до 4,0 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (рабочее), до 450 В (максимальное)
• Импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения
• Рабочий температурный диапазон: от –60 C до +105 C
• Цвет корпуса: светло-серый
• Механизм фиксации: рычажный, оранжевые рычаги

Совместимость и монтаж

Клеммник WAGO 222-415 монтируется на кабель - то есть провод вставляется прямо в зажим, не требует подготовки концов (не нужна опрессовка или зачистка на длинную часть). Подходит для всех типов медных проводников: однопроволочных, многопроволочных, даже тонкопроволочных. Для установки достаточно открыть рычаг, вставить провод до упора и закрыть рычаг. Он сам фиксирует провод с достаточным усилием. Каждый контакт имеет отдельный вход, что позволяет собирать сложные ответвления без перемычек.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности для работы в сетях переменного тока до 400 В. Конструкция обеспечивает защиту от случайного выскальзывания провода благодаря пазу для хранения рычага в закрытом состоянии. Импульсное напряжение 4 кВ повышает устойчивость к перегрузкам и помехам. Корпус выполнен из самозатухающего материала, не поддерживающего горение. Соответствует нормам IEC/EN 60947-7-1.

Преимущества

• Не требует инструментов - соединение выполняется рукой
• Удобство диагностики: можно проверить напряжение через тестовые отверстия без разбора
• Стабильное давление на провод - не ослабевает со временем
• Защита от случайного открывания: рычаг фиксируется в пазу после запирания
• Высокая термостойкость - работает в экстремальных условиях
• Экономия времени при монтаже и ремонте

Ограничения применения

Клеммник WAGO 222-415 не предназначен для подключения алюминиевых проводов, гибких шнуров с жилами более 2,5 мм2 (даже если они временно помещаются в зажим, это снижает надежность). Также не рекомендуется использовать в средах с постоянным механическим воздействием, вибрацией выше нормы или при наличии масла, растворителей и агрессивных паров - это может повредить изоляцию корпуса. Не является заменой силовым клеммам для токов выше 32 А.

Примеры использования

• Объединение нескольких групп освещения в распределительной коробке
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Замена старых скруток в домашней проводке
• Соединение проводов в холодильном оборудовании или на улице (благодаря широкому диапазону температур)
• Монтаж в щитах с ограниченным пространством - компактная форма позволяет разместить несколько клеммников рядом

Практические советы

• Перед вставкой провода убедитесь, что он полностью зачищен - лишняя изоляция внутри зажима может вызвать плохой контакт
• Для многожильных проводов лучше использовать провода с плотной скруткой; если жилы рассыпаются - слегка скрутите их пальцами перед вводом
• Проверьте, что рычаг полностью закрылся и защелкнулся в пазу - это гарантирует надежность
• При использовании в щитах с большим количеством клеммников - учитывайте посадочные размеры: WAGO 222-415 занимает около 17,5 мм по ширине
• Для частого обслуживания - выбирайте именно этот тип с рычагами, а не винтовые клеммы: скорость работы возрастает в 3–5 раз
