Соединительная клемма СК-415 (2,5мм2) | SQ0527-0003 TDM

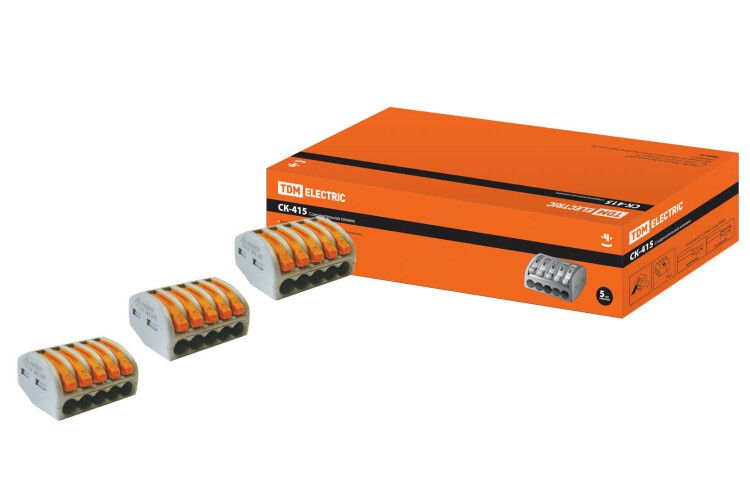

Соединительная клемма СК-415 (2,5 кв. мм) от TDM ELECTRIC - компактный устройство для быстрого и надёжного соединения до пяти проводников в распределительных коробках, освещении и слаботочных системах. Клемма поддерживает одножильные и многожильные медные провода, имеет рычажковый механизм и тестовое отверстие для диагностики без вскрытия.

Назначение и область применения

Соединительная клемма СК-415 (2,5 кв. мм) предназначена для создания разветвлений и соединений в электрических цепях постоянного и переменного тока. Подходит для установки в распределительных коробках, при подключении светильников, выключателей, розеток, датчиков и других маломощных устройств. Часто используется в жилых, офисных и промышленных объектах там, где требуется чёткий, безопасный и легко обслуживаемый контакт.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников)
• Номинальное сечение с кабельным наконечником: до 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Частота: 50 Гц
• Количество зажимов: 5
• Диаметр кабеля: 0,1–2,5 мм
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: светло-серый

Совместимость и монтаж

Соединительная клемма СК-415 (2,5 кв. мм) совместима с любыми медными проводами: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - так повышается надёжность контакта и снижается риск окисления. Установка выполняется без инструментов: достаточно зачистить провод, вставить его в нужный зажим и опустить рычажок. Для демонтажа - поднять рычажок и вытянуть провод. Все действия доступны даже в плотном пространстве благодаря утопленному дизайну рычага.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Контакты из электротехнической стали обеспечивают долговечность и устойчивость к нагреву. Присутствует тестовое отверстие, позволяющее проверять наличие напряжения пробником или мультиметром без разбора клеммы - это снижает риск поражения током и сохраняет целостность изоляции. Напряжение 80 В ограничивает применение в сетях выше этого значения; для домашних сетей 220/380 В использование допустимо только при условии, что рабочее напряжение ниже 80 В между точками подключения.

Преимущества

• Рычажковый механизм обеспечивает быстрый монтаж и демонтаж без отвёрток или плоскогубцев
• Утопленный рычаг предотвращает случайное отключение при тесном расположении элементов
• Пять зажимов позволяют делать ответвления без дополнительных перемычек
• Тестовое отверстие даёт возможность контролировать цепь без вскрытия
• Поддерживает все типы медных проводов - одножильные, многожильные, гибкие
• Компактный размер удобен для установки в стандартные распределительные коробки

Ограничения применения

Соединительная клемма СК-415 (2,5 кв. мм) не предназначена для работы при напряжении свыше 80 В. Не применяйте её в силовых цепях 220/380 В, если между двумя подключенными проводами возможна разница потенциалов более 80 В - например, при подключении фазы и нуля в одной клемме. Также не используйте для алюминиевых проводов, проводов с изоляцией толще 2,5 мм или в условиях повышенной вибрации без дополнительной фиксации. Температурный режим не указан - избегайте длительной эксплуатации при температурах выше +60 C.

Примеры использования

• Подключение трёх светильников к одному выключателю внутри распределительной коробки
• Присоединение датчика движения к сети освещения
• Соединение проводов в щите управления автоматикой станка
• Замена старого скрутки на современный контакт в квартире
• Разводка сигнальных линий в системах видеонаблюдения или охраны

Практические советы

• Перед вставкой провода обязательно зачистите его на глубину, равную глубине зажима - обычно 6–8 мм
• Для многожильных проводов лучше использовать наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• Не перегружайте один зажим несколькими проводами - каждый должен быть в своём отсеке
• Проверьте надёжность соединения после монтажа: легонько дерните провод - он не должен выходить
• При использовании в сырых помещениях дополнительно герметизируйте место установки клеммы
• Артикул sq0527-0003 от TDM ELECTRIC - заменяемый аналог для большинства моделей с аналогичными параметрами
